パッケージの内容
 |
|---|
| カバープレート |
 |
|---|
| UniFi In-Wall HD |
 |
|---|
| バックプレート |
 |
|---|
| 取り付けネジ (数量 4) |
 |
|---|
| トルクスネジ (数量 2) |
 |
|---|
| フィリップスネジ (数量 2) |
 |
|---|
| トルクスセキュリティネジ |
 |
|---|
| フィリップスセキュリティネジ |
ハードウェアの概要

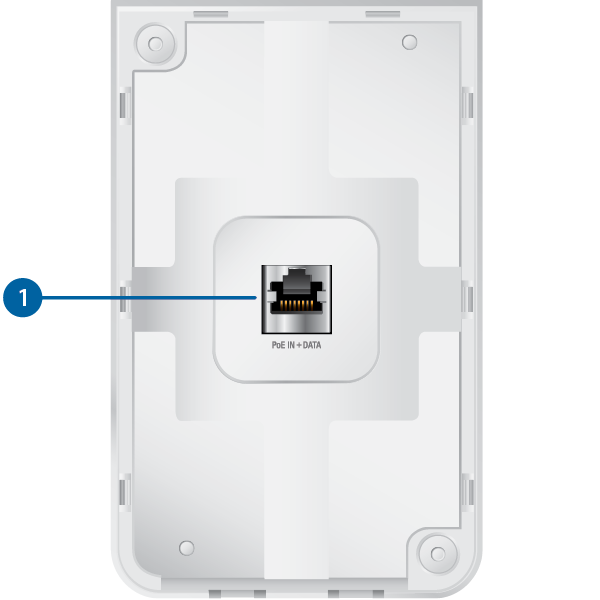

背面パネル
PoE IN + DATA |
|---|
|
10/100/1000イーサネットポートは、データおよび 802.3af PoE入力をサポートします。UAP-IW-HD自体には11 Wが必要です。 PoEパススルーを使用するには802.3at PoE+入力が必要です。LANおよびDHCPサーバーに接続されているPoE対応UniFi Switchにこのポートを接続します。 |

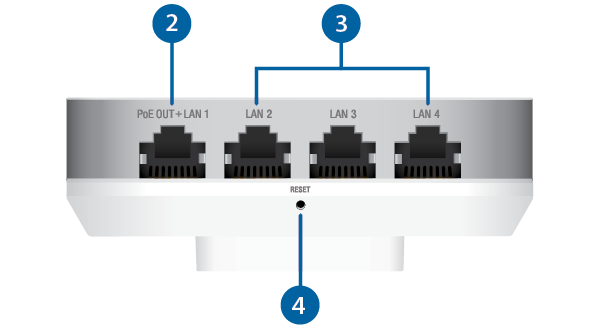

底部パネル
PoE OUT + LAN 1 |
||
|---|---|---|
|
10/100/1000イーサネットポートは、データおよびPoEパススルーをサポートします (802.3at PoE+の入力が必要です) 。最大PoEパススルー出力は12 Wです。
|
||
LAN 2, 3, 4 |
||
|
これら3つの10/100/1000イーサネットポートはデータのみをサポートします。クライアントデバイスをLANに接続するために使用します。 |
||
Reset |
||
|
UniFi APの場合、［Reset (リセット)］ボタンには2つの機能があります。
|
サイドパネル

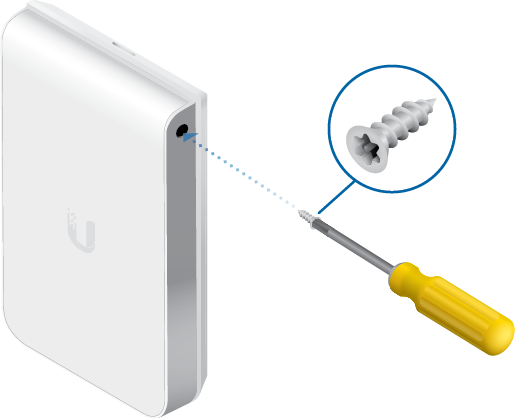

セキュリティネジ |
|---|
|

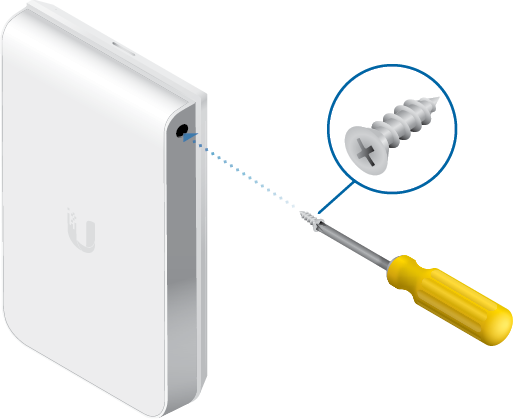

(オプション) 設置後、セキュリティネジでカバープレートを固定します。付属のトルクス (図示) またはフィリップスセキュリティネジのどちらを使用するか選べます。 |
セキュリティタブ

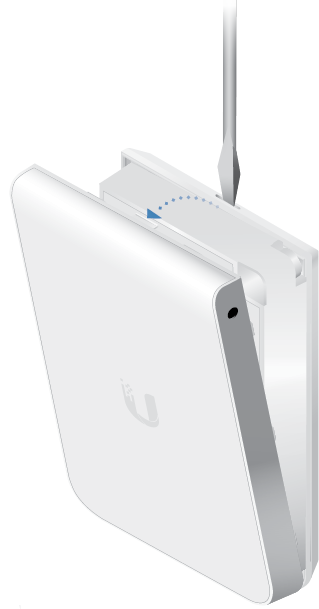

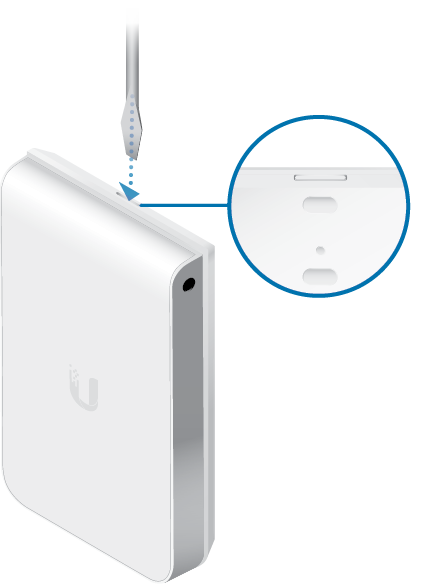

オプションのセキュリティネジに加えて、セキュリティタブを使用して設置後にカバープレートを固定できます。取り外す必要がある場合は、マイナスドライバーを使用してセキュリティタブを押し下げながら、カバープレートを外します。

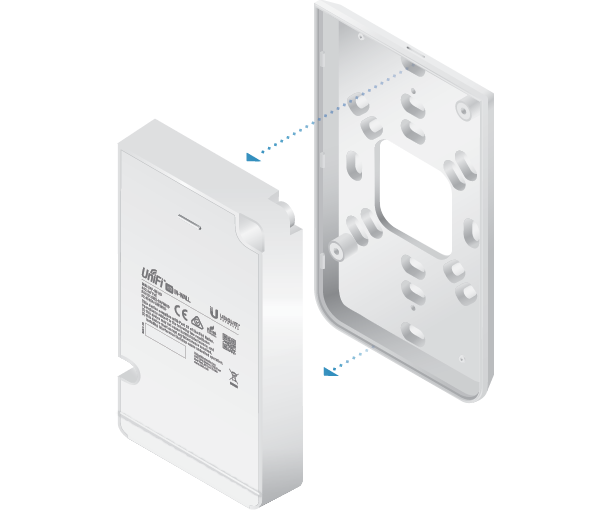

バックプレート

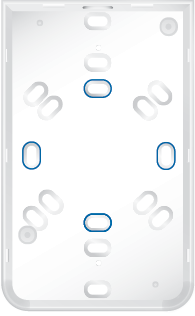

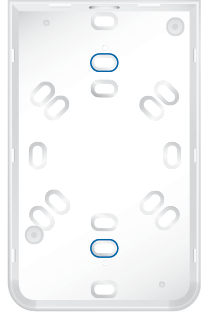

バックプレートには、各種の電源ボックスで使用できるさまざまな取り付け穴があります。以下の例では、適切な取り付け穴を青で囲んでいます。
米国または中国

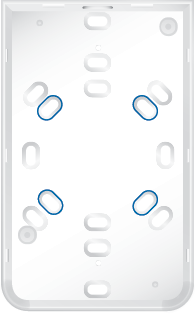

ヨーロッパ
|
|
|
|

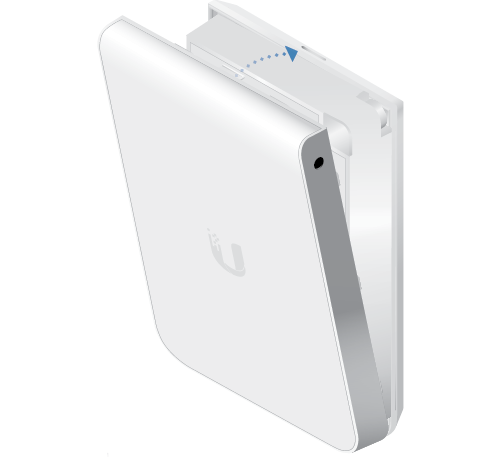

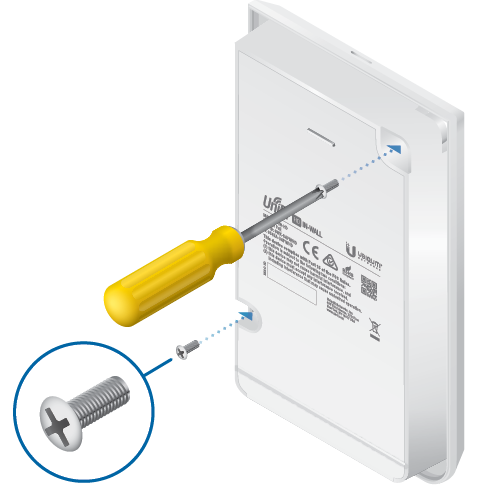

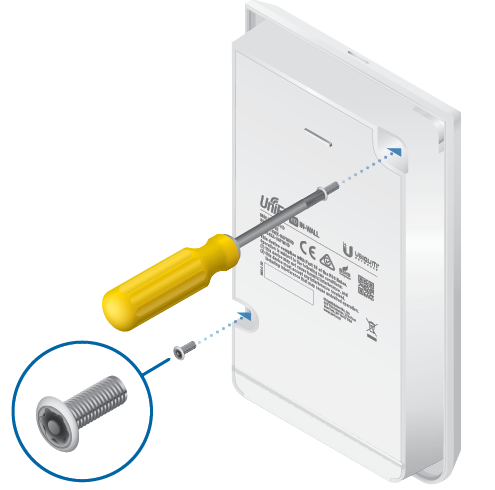

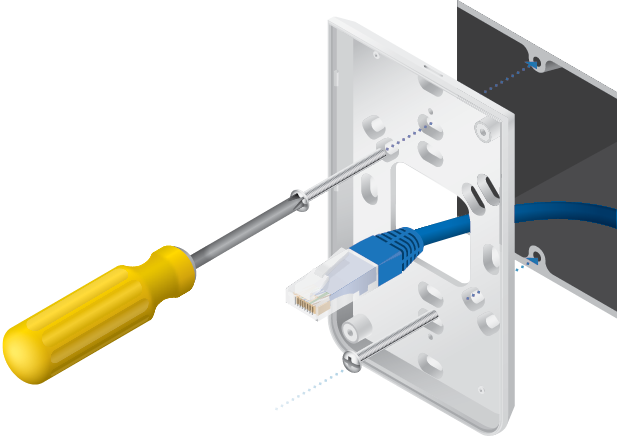

ハードウェアの設置

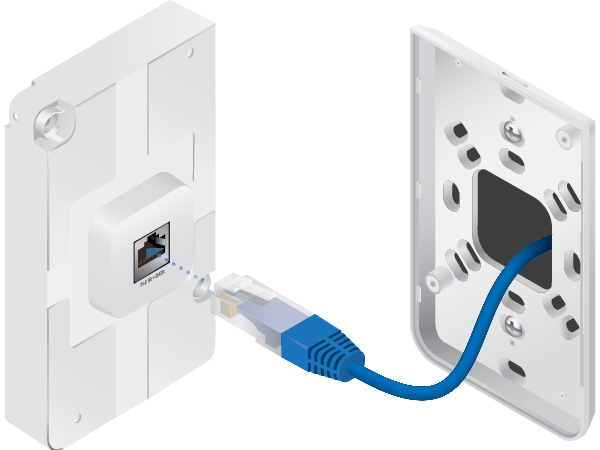

付属のイーサネットケーブルを電源ボックスからPoE対応UniFi Switchにあらかじめ接続しておく必要があります。
または
オプション
または
コントローラによる管理

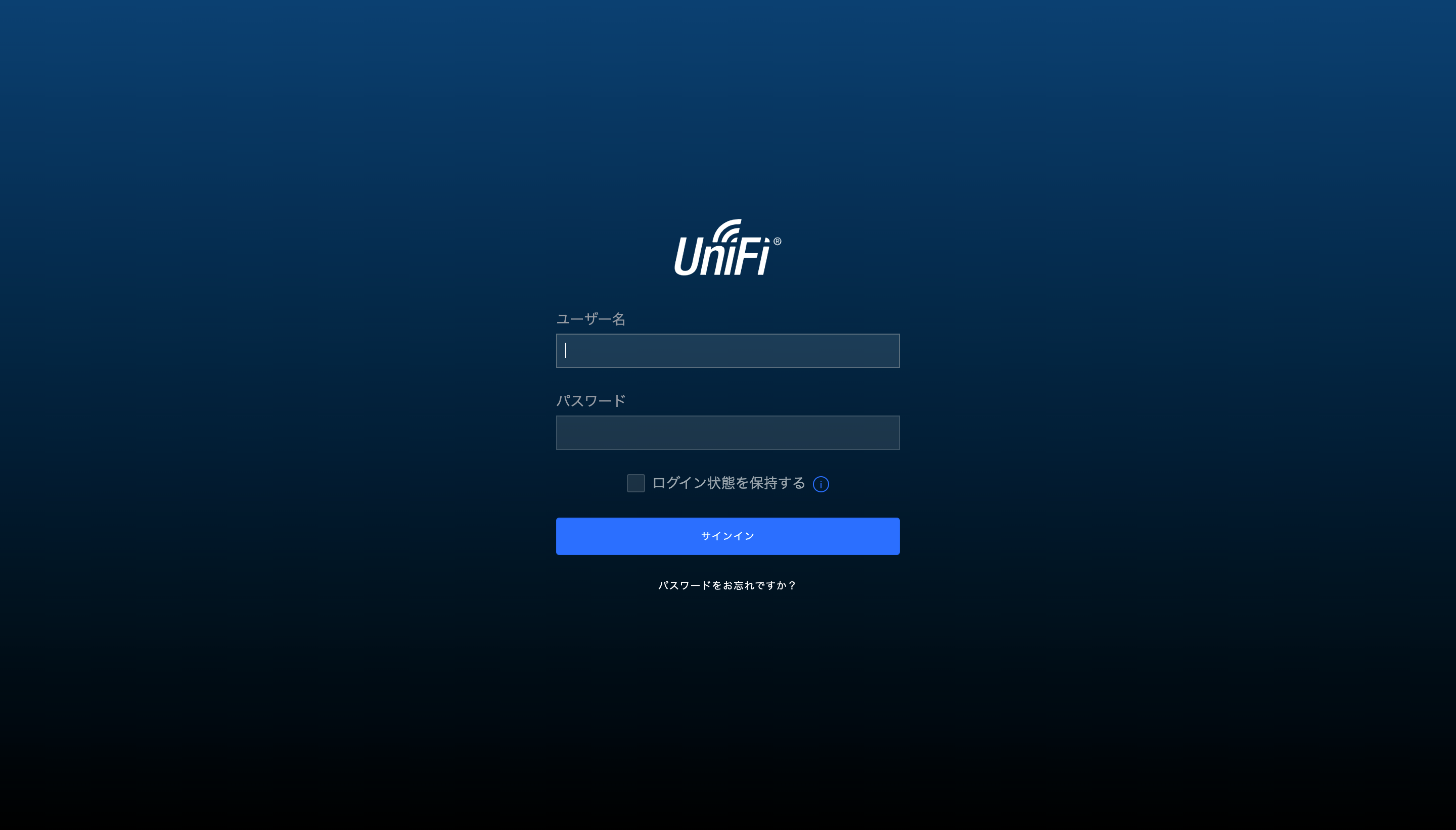

Cloud Key (Cloud Key Gen2 または Cloud Key Gen2 Plus) に割り当てられたIPアドレスにWebブラウザ (Chromeを推奨) でアクセスし、UniFi Network Controller管理インターフェイスのログイン画面を呼び出します。そこでユーザー名とパスワードを入力し、［Sign In (サインイン)］をクリックします。
|
|
注意：UniFi Network ControllerのIPアドレスは、Cloud KeyのLCD画面に表示されます。 |
|---|

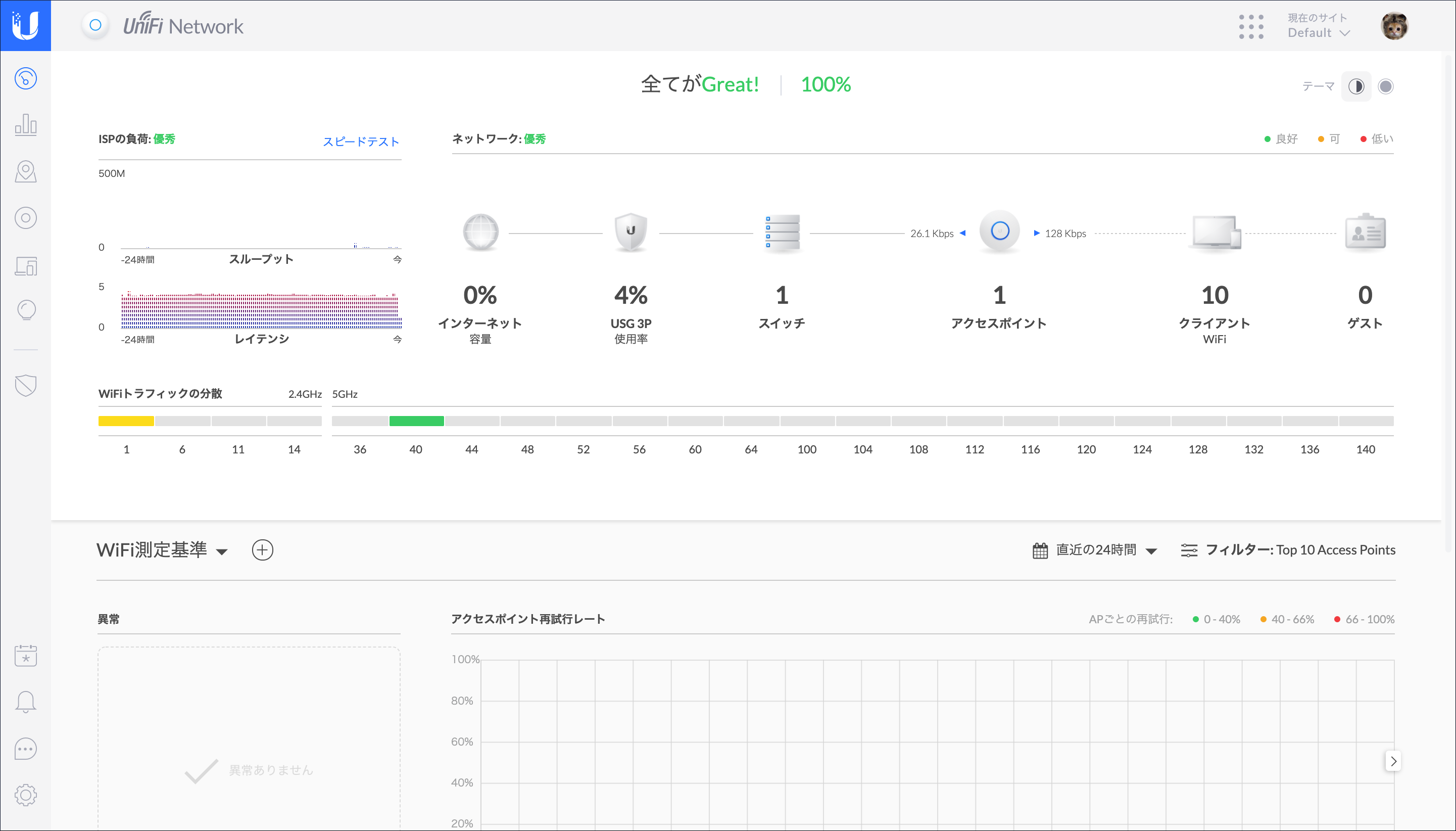

UniFi Network Controller管理インターフェイスにより、ネットワークの各種統計情報が表示され、ネットワークを視覚的に管理することができます。

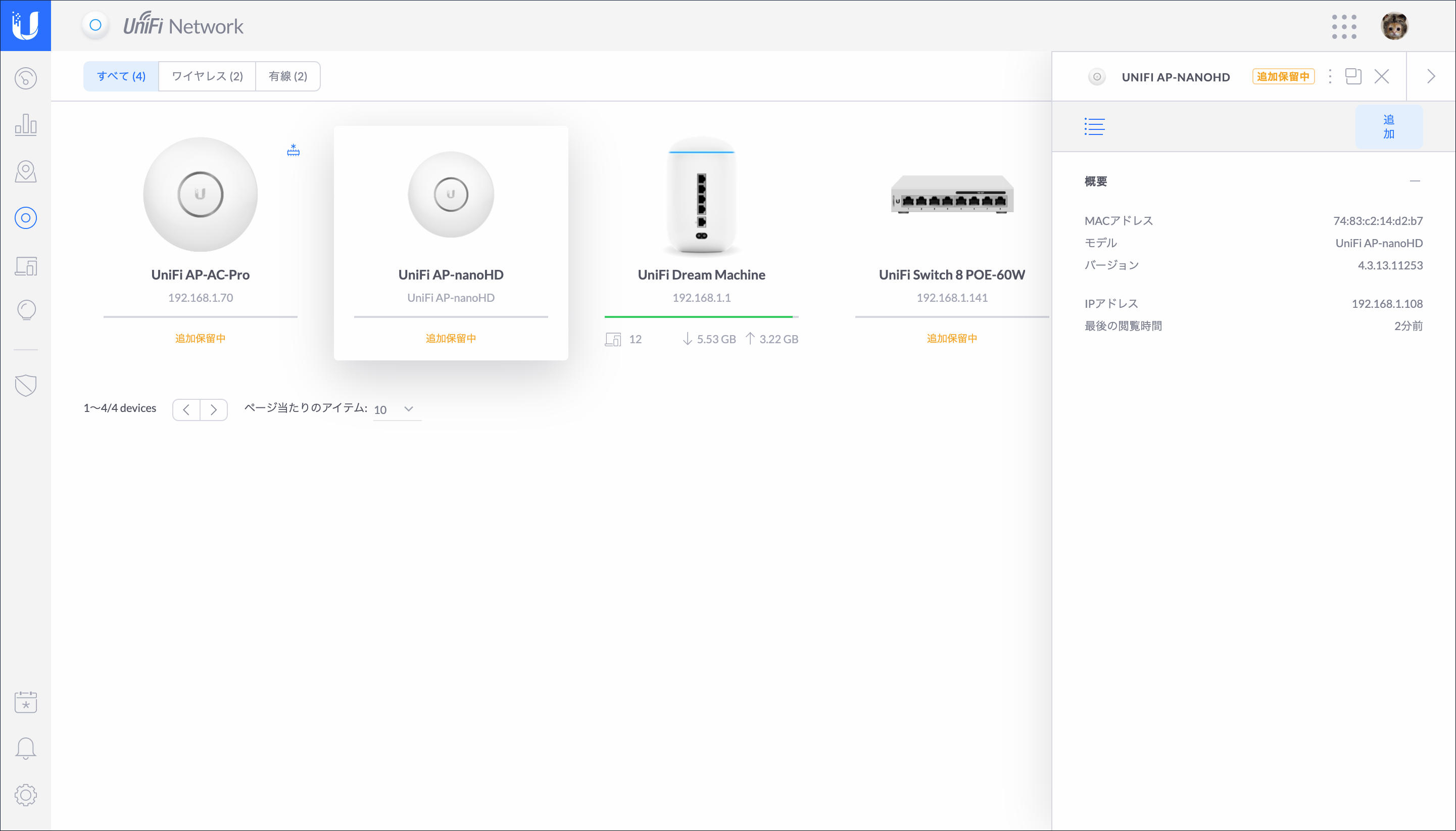

新しいデバイスをUniFi Network Controllerに適用するには、
- UniFi Network Controllerダッシュボードの左側のメニューバーで、［Devices (デバイス)］をクリックします。
- ［Pending Adoption (追加保留中)］となっているデバイスを見つけ、［Adopt (追加)］をクリックします。
- デバイスのシステムLEDが青に変わって、正常に追加されたことを確認します。
LEDの表示パターン
|
デバイスの状態 |
表示パターン |
工場出荷時の状態デバイスはコントローラへの追加を待っています。 |
白の点灯状態 |
|---|---|
ファームウェアの更新中デバイスはビジー状態のためそのまましばらく待ちます。 |
白 / 青の早い点滅 |
正常に稼働中デバイスはコントローラに追加され正常に稼働しています。 |
青の点灯状態 |
オフライン電源やイーサネットケーブルの抜けを確認してください。 |
消灯状態 |
仕様
|
UAP-IW-HD |
|
|
寸法 |
139.7 x 86.7 x 25.75 mm |
|---|---|
|
重量 |
210 g |
|
ネットワークインターフェイス |
10/100/1000イーサネットポート x 5 |
|
ボタン |
リセット |
|
電源方式 |
802.3af PoE対応 |
|
電源 |
UniFi Switch (PoE 対応) |
|
省電力 |
サポートされる |
|
PoE 出力 |
48 V パススルー (ピン 1, 2+, 3, 6-) |
|
最大消費電力 |
11 W |
| PoEパススルーあり | 23 W * |
|
動作周波数 |
2.4 GHz 5 GHz |
|
最大TX出力 |
|
| 2.4 GHz | 23 dBm |
| 5 GHz | 26 dBm |
|
MIMO |
|
| 2.4 GHz | 2 x 2 |
| 5 GHz | 4 x 4 |
|
最大データ速度 |
|
| 2.4 GHz | 300 Mbps |
| 5 GHz | 1733 Mbps |
|
アンテナゲイン |
|
| 2.4 GHz | 1.8 dBa |
| 5 GHz | 4 dBa |
|
Wi-Fi規格 |
802.11 a/b/g/n/ac/ac-wave2 |
|
ワイヤレスセキュリティ |
WEP, WPA-PSK, WPA-Enterprise (WPA / WPA2, TKIP / AES) |
|
取り付け |
1 ギャング電源ボックス (別売) |
|
動作温度 |
-10 ~ 60 °C |
|
動作湿度 |
5 ~ 95 % (結露しないこと) |
|
適合基準 |
CE, FCC, IC |
* 802.3at PoE+ スイッチが必要です。
