パッケージの内容
 |
|---|
| UniFi nanoHD AP |
 |
|---|
| 取り付けブラケット |
 |
|---|
| 天井裏当てプレート |
 |
|---|
| ネジ (数量 4) |
 |
|---|
| 皿ネジ (数量 4) |
 |
|---|
| Keps ナット (数量 4) |
 |
|---|
| ネジアンカー (数量 4) |
 |
|---|
| ギガビットPoE * (48V、0.3A) 、取り付けブラケット付き |
 |
|---|
| 電源コード * |
* UAP-nanoHDのシングルパックにのみ付属
ハードウェアの概要

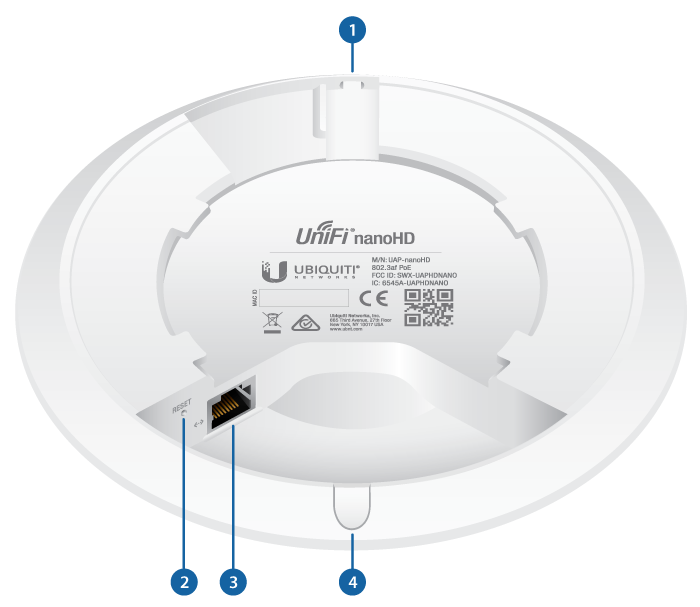

ポート
ロックノッチ |
|---|
|
ロックノッチは、UniFi APを固定するために取り付けブラケットと一緒に使用します。 |
リセット |
|
UniFi APの場合、［Reset (リセット)］ボタンには2つの機能があります。
|

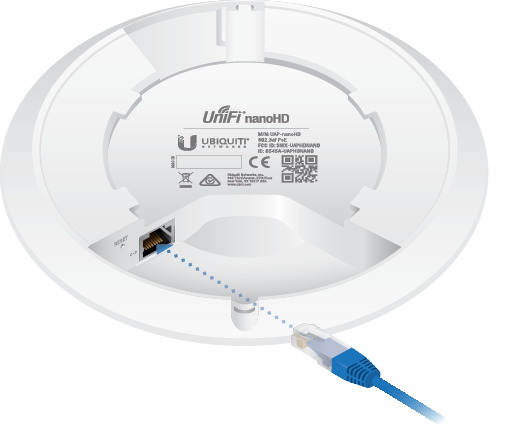

イーサネット |
|
このギガビットイーサネットポートは電源接続に対応します。LANおよびDHCPサーバーへの接続が必要です。 |

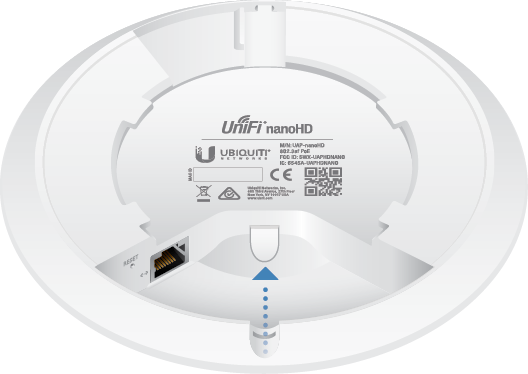

ケーブルフィードプラグ |
|

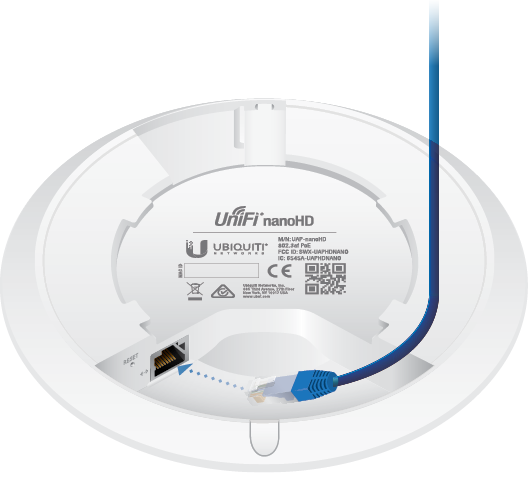

イーサネットケーブルを取り付け面に沿って配線する場合は、ケーブルフィードプラグを取り外します。 |

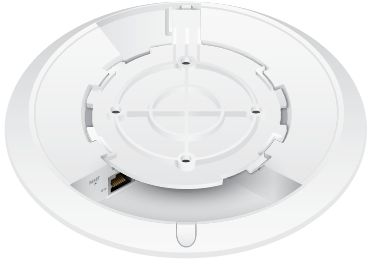

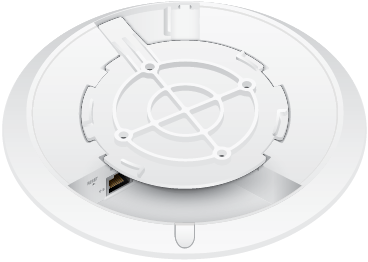

取り付けブラケット

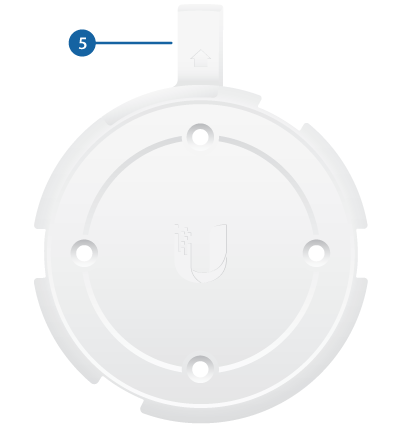

ロックタブ |
||||||
|---|---|---|---|---|---|---|
|

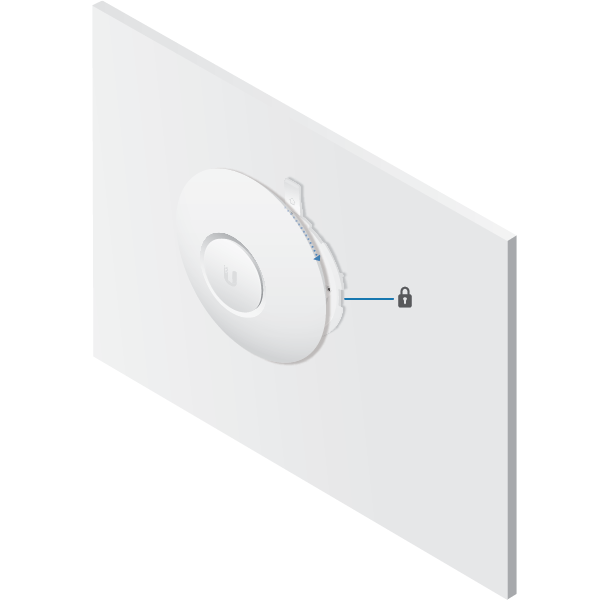

設置時に、取り付けブラケットのロックタブが初期位置から最終位置に移動することにより、ロックタブがUniFi APのロックノッチにしっかりとはまり、盗難を防止します。
|
ハードウェアの設置
UniFi APは壁または天井に取り付けることができます。適切な取り付け手順を実行します。

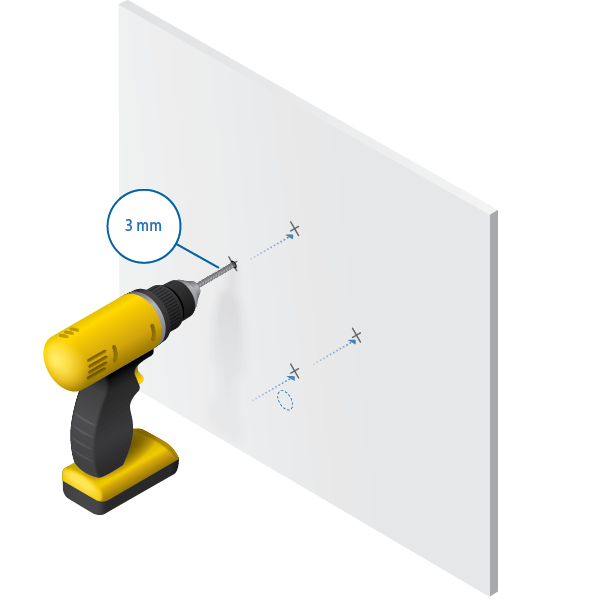

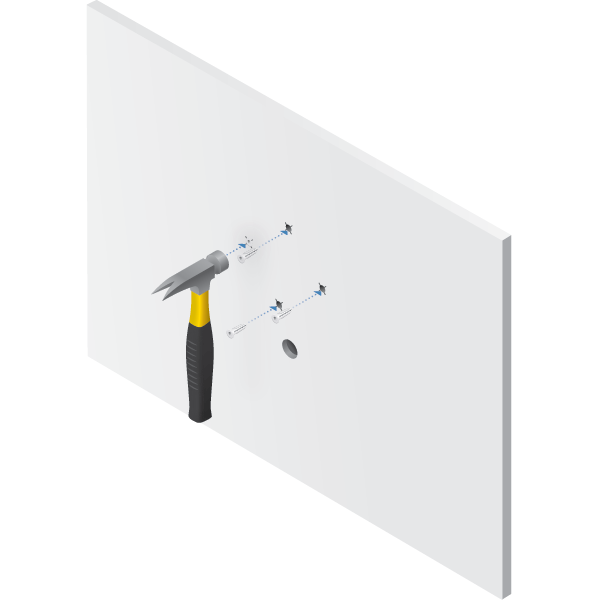

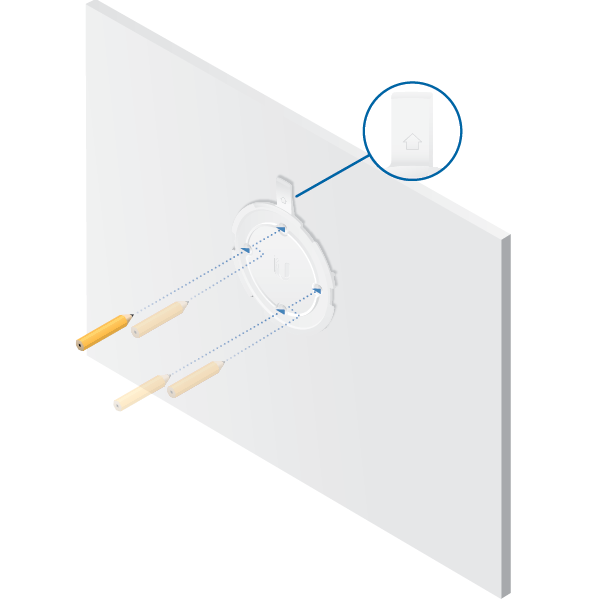

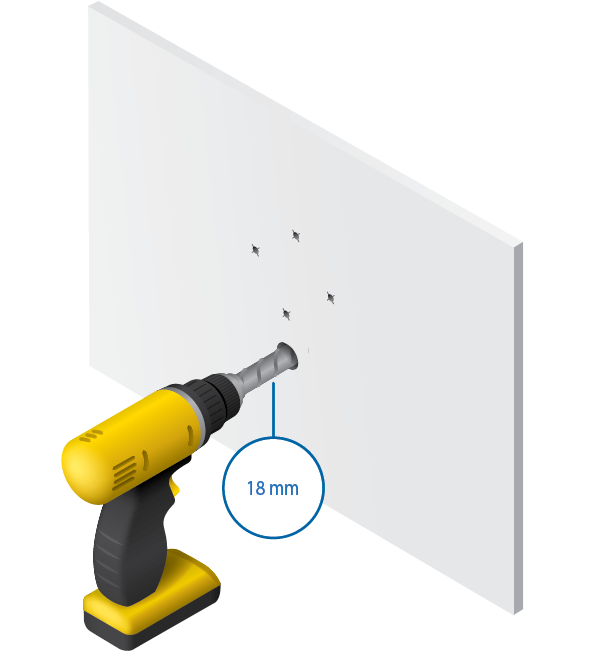

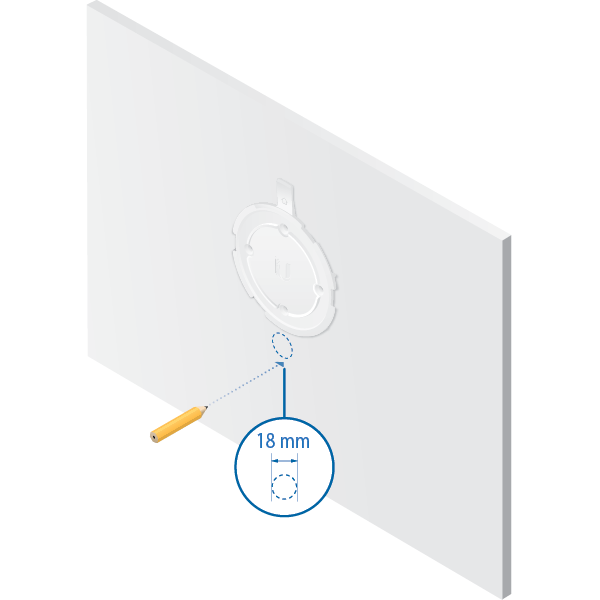

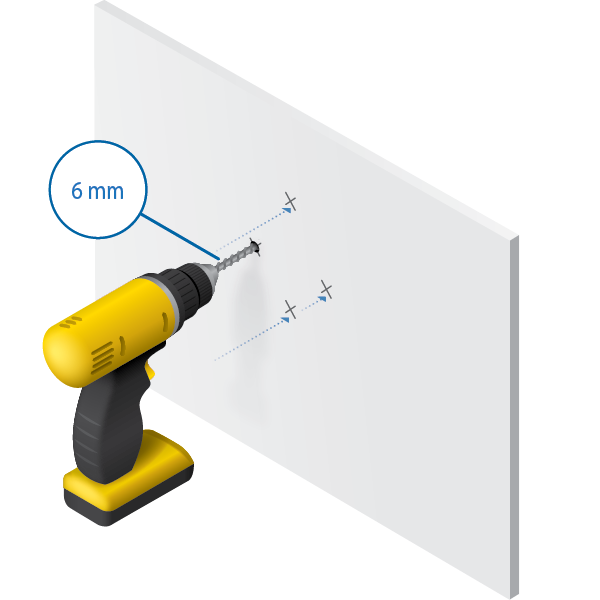

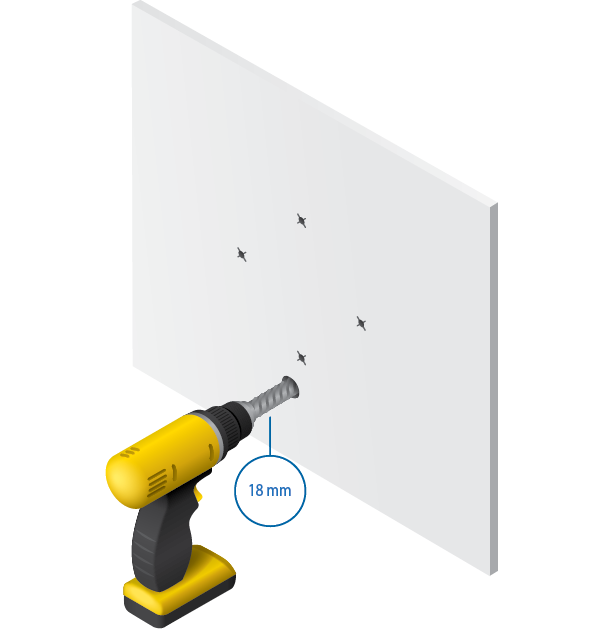

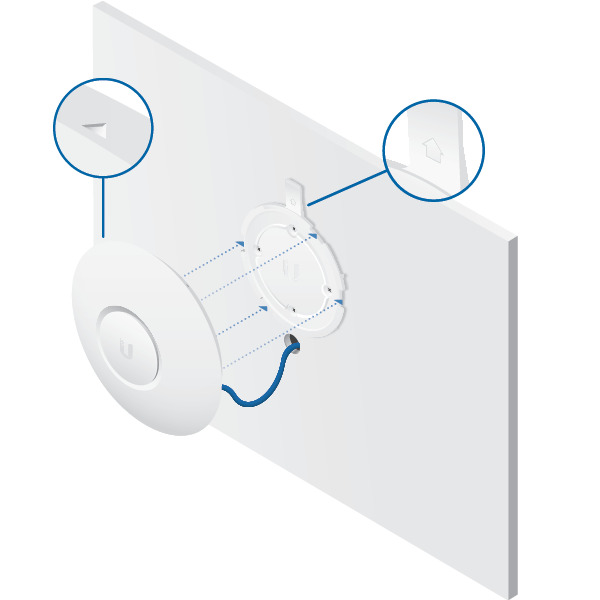

壁への取り付け
オプション
オプション

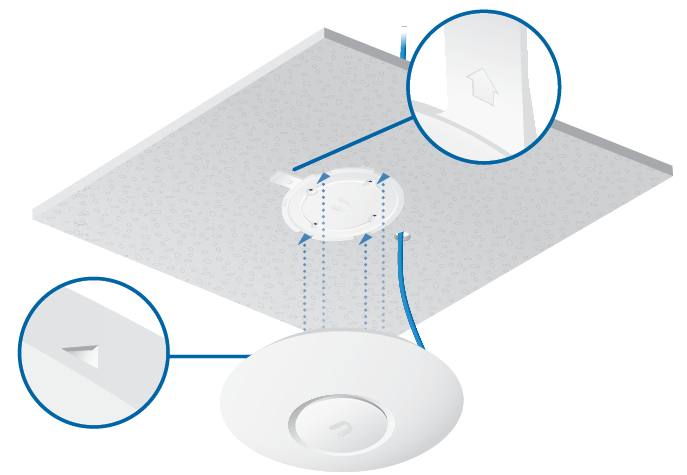

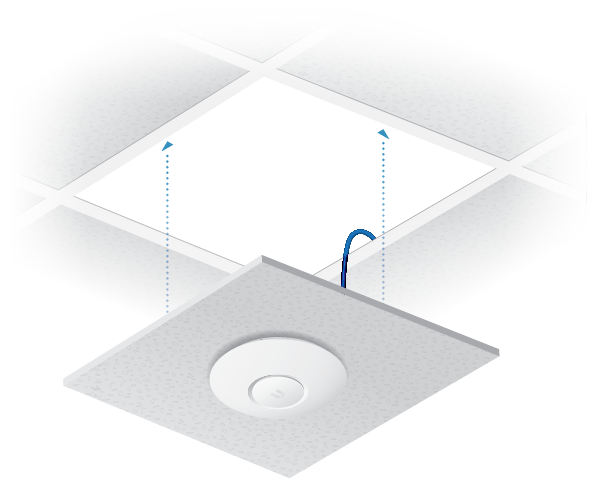

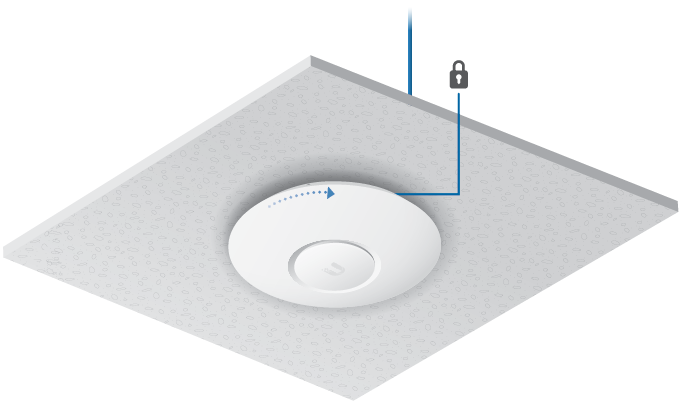

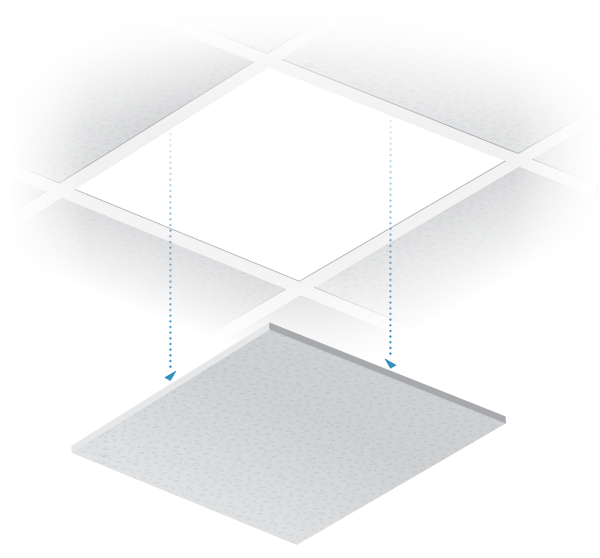

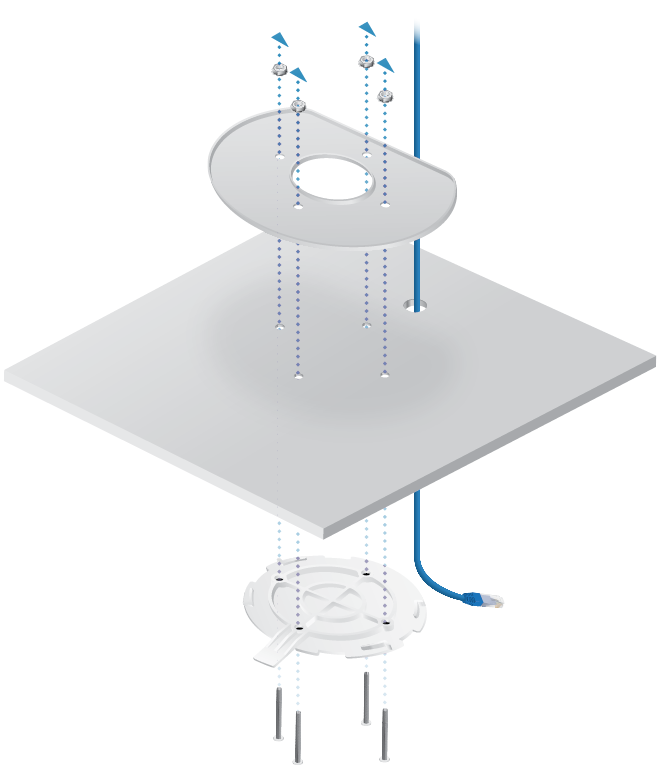

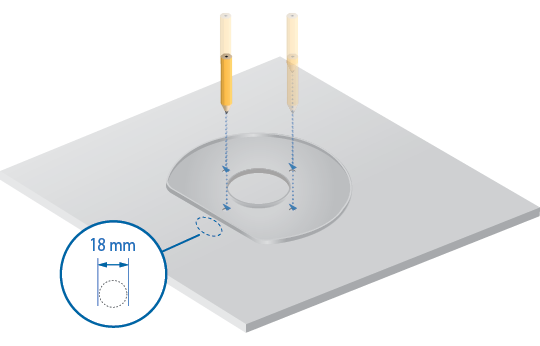

天井への取り付け
UniFi APの電源供給
UAP-nanoHDはオートセンシング802.3af PoEに対応しており、次のいずれかの電源を使用できます。
- UniFi Switch (PoE対応)
- 802.3af PoE対応スイッチ
- UniFi ギガビットPoEアダプタ (48V, 0.3A)
UAP-nanoHDのシングルパックには、ギガビットPoEアダプタが1つ付属します。マルチパックユニットの場合、PoEアダプタまたはPoE対応UniFi Switchは別売となります。

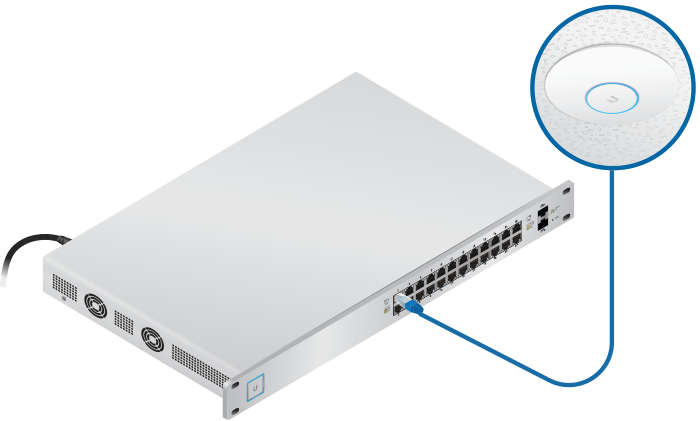

PoEスイッチへの接続
UniFi APから、スイッチの802.3af対応ポートにイーサネットケーブルを接続します。

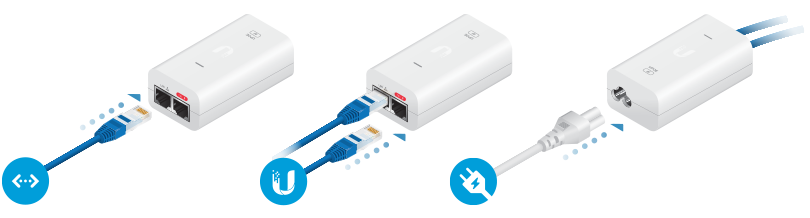

PoEアダプタへの接続
- イーサネットケーブルを、デバイスから、PoEアダプタのPoEポートに接続します。
- イーサネットケーブルをLANからPoEアダプタのLANポートに接続します。
- 電源コードをアダプタに接続してから、電源コードをコンセントに差し込みます。

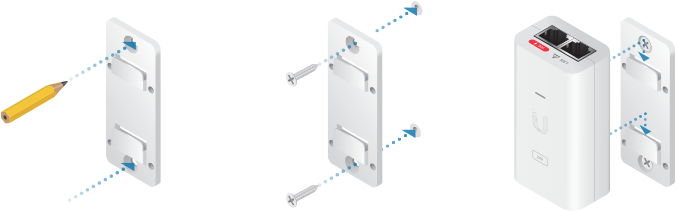

PoEアダプタの取り付け (オプション)
- アダプタからPoE取り付けブラケットを取り外し、ブラケットを目的の場所に配置して、2つの穴がある位置に目印を付けます。
- 必要に応じてドリルで事前に穴を開け、2個の留め具 (同梱されていません) を使用してブラケットを固定します。
- アダプタのスロットをPoE取り付けブラケットのタブに合わせてから、アダプタを下にスライドさせます。
コントローラによる管理

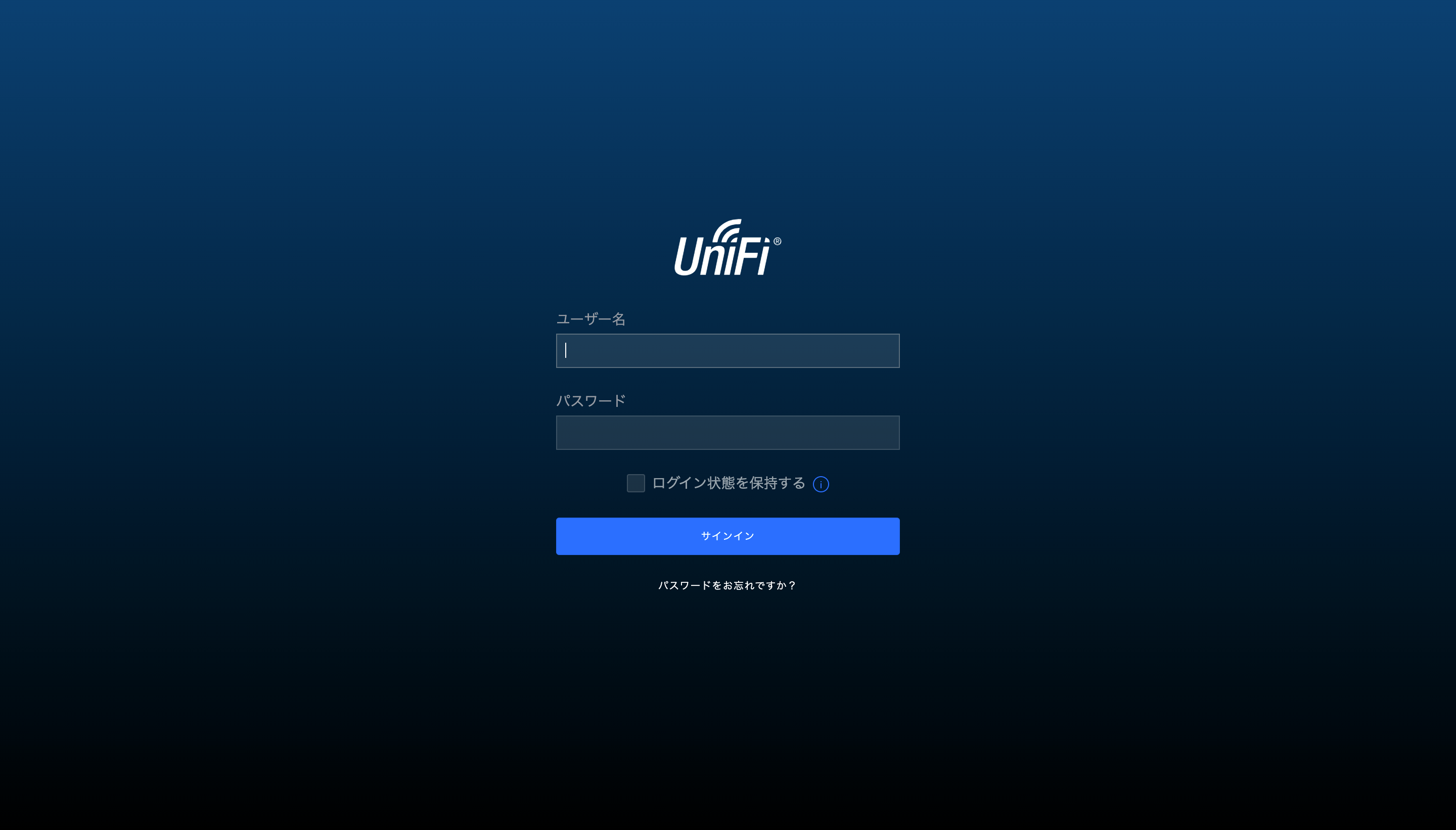

Cloud Key (Cloud Key Gen2 または Cloud Key Gen2 Plus) に割り当てられたIPアドレスにWebブラウザ (Chromeを推奨) でアクセスし、UniFi Network Controller管理インターフェイスのログイン画面を呼び出します。そこでユーザー名とパスワードを入力し、［Sign In (サインイン)］をクリックします。
|
|
注意：UniFi Network ControllerのIPアドレスは、Cloud KeyのLCD画面に表示されます。 |
|---|

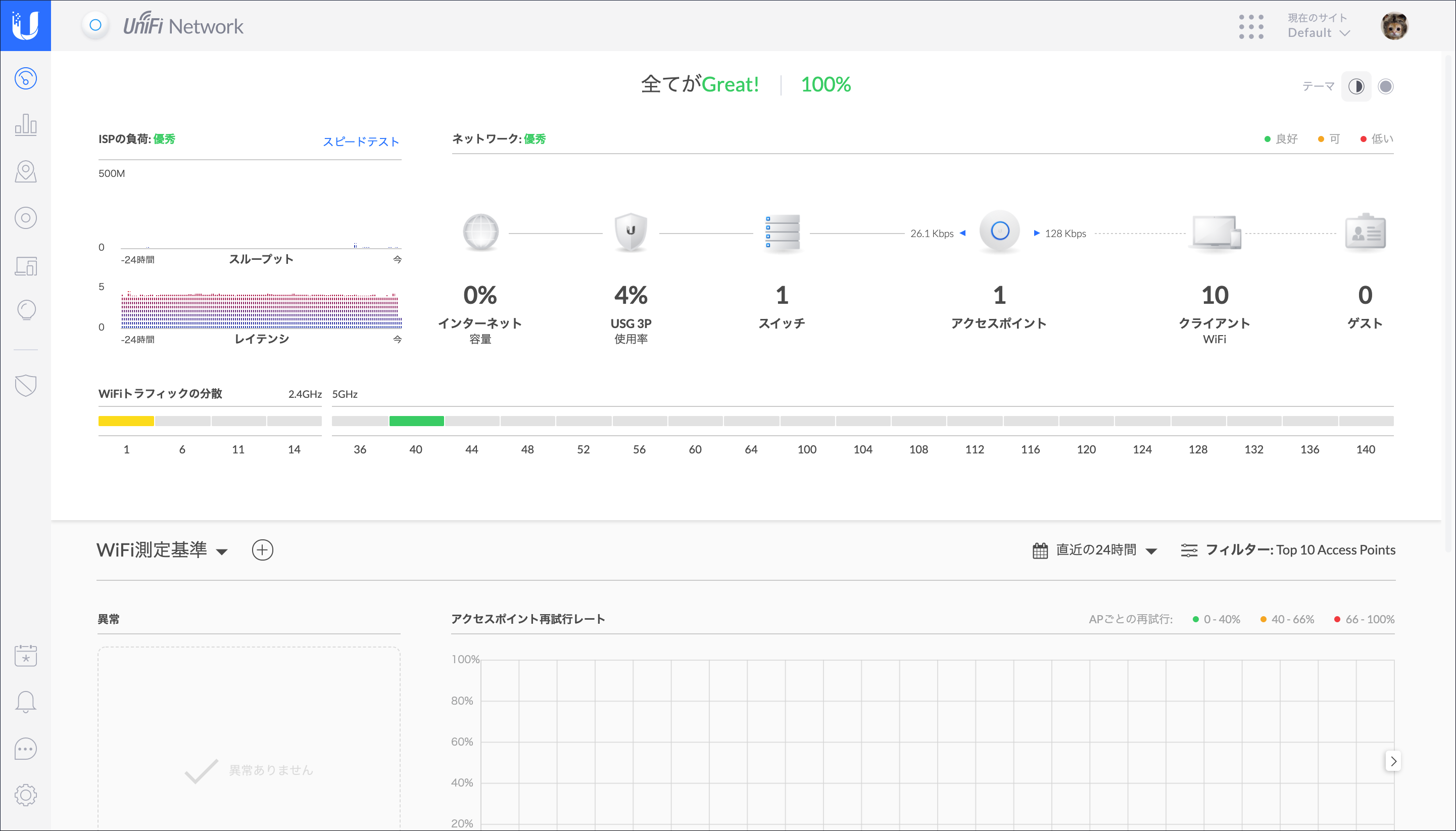

UniFi Network Controller管理インターフェイスにより、ネットワークの各種統計情報が表示され、ネットワークを視覚的に管理することができます。

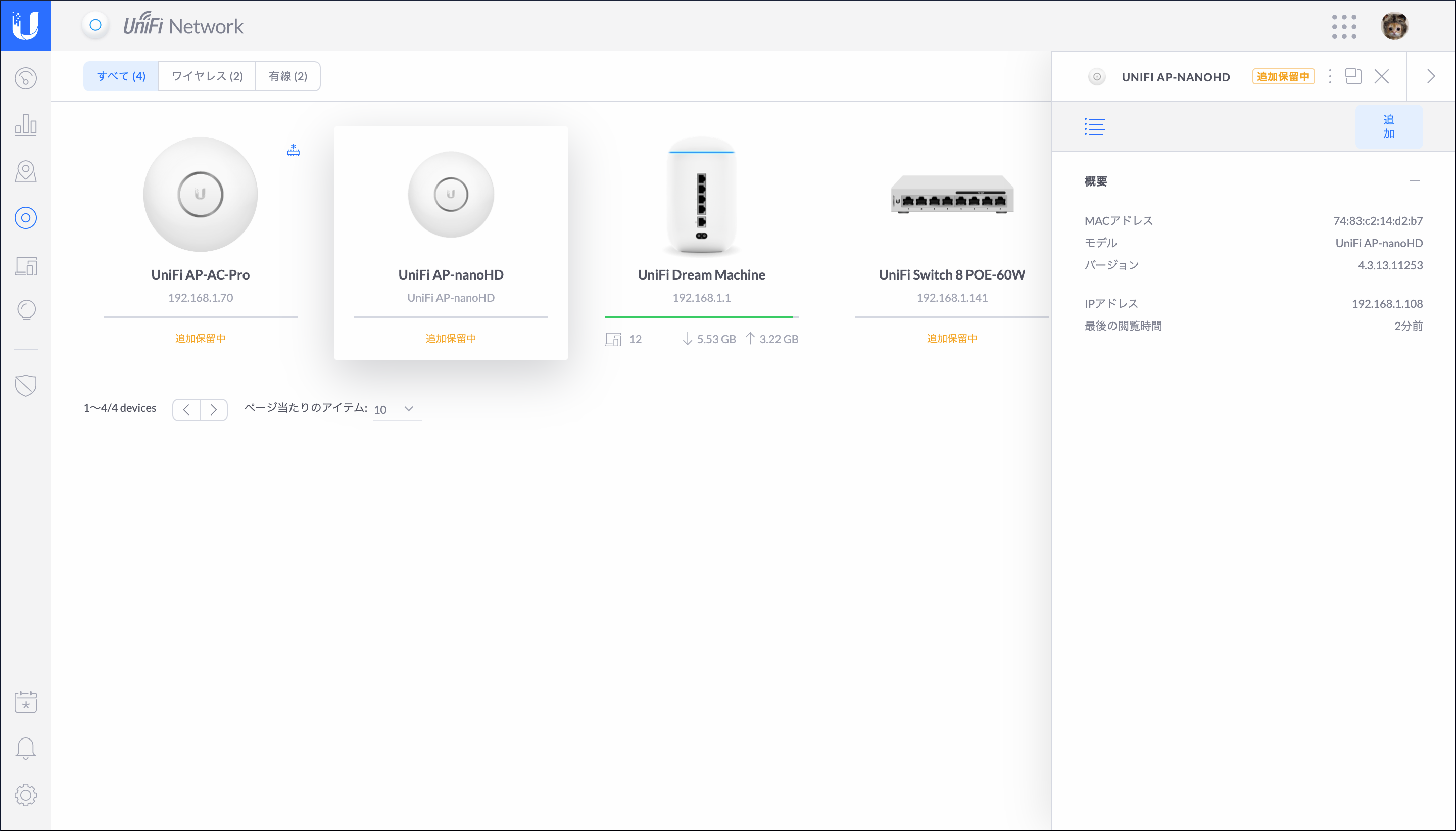

新しいデバイスをUniFi Network Controllerに適用するには、
- UniFi Network Controllerダッシュボードの左側のメニューバーで、［Devices (デバイス)］をクリックします。
- ［Pending Adoption (追加保留中)］となっているデバイスを見つけ、［Adopt (追加)］をクリックします。
- デバイスのシステムLEDが青に変わって、正常に追加されたことを確認します。
LEDの表示パターン
|
デバイスの状態 |
表示パターン |
工場出荷時の状態デバイスはコントローラへの追加を待っています。 |
白の点灯状態 |
|---|---|
ファームウェアの更新中デバイスはビジー状態のためそのまましばらく待ちます。 |
白 / 青の早い点滅 |
正常に稼働中デバイスはコントローラに追加され正常に稼働しています。 |
青の点灯状態 |
オフライン電源やイーサネットケーブルの抜けを確認してください。 |
消灯状態 |
仕様
|
UAP-nanoHD |
|
|
寸法 |
160 x 160 x 32.65 mm |
|---|---|
|
重量
|
300 g
|
|
ネットワークインターフェイス |
10/100/1000 Mbps RJ45 イーサネットポート x 1 |
|
ボタン |
リセットボタン x 1 |
|
電源方式 |
IEEE 802.3af |
|
電源 |
48V, 0.3A ギガビットPoEアダプタ * |
|
最大消費電力 |
10.5 W |
|
動作周波数 |
2.4 GHz 5 GHz |
|
最大TX出力
|
|
|
アンテナゲイン
|
|
|
MIMO
|
|
|
無線速度
|
|
|
Wi-Fi規格 |
IEEE 802.11 a/b/g/n/ac/ac-wave2 |
|
ワイヤレスセキュリティ |
WEP, WPA-PSK, WPA-Enterprise (WPA / WPA2, TKIP / AES) |
|
BSSID |
無線ごとに8つ |
|
取り付け |
壁 / 天井 (キット付属) |
|
動作温度 |
-10 ~ 70 °C |
|
動作湿度 |
5 ~ 95 % (結露しないこと) |
|
適合基準 |
CE, FCC, IC |
* UAP-nanoHDのシングルパックにのみ、PoEアダプタが1つ付属します。
