パッケージの内容
 |
|---|
| NanoStationM2 |
 |
|---|
| 結束バンド |
 |
|---|
| PoEアダプタ (24 V, 0.5 A) マウントブラケット付き |
 |
|---|
| 電源コード |
設置要件
- すべての屋外有線イーサネット接続には、カテゴリ5以上のドレイン線付きシールドケーブルを使用し、PoEのAC接地を通じてこのケーブルが接地されている必要があります。

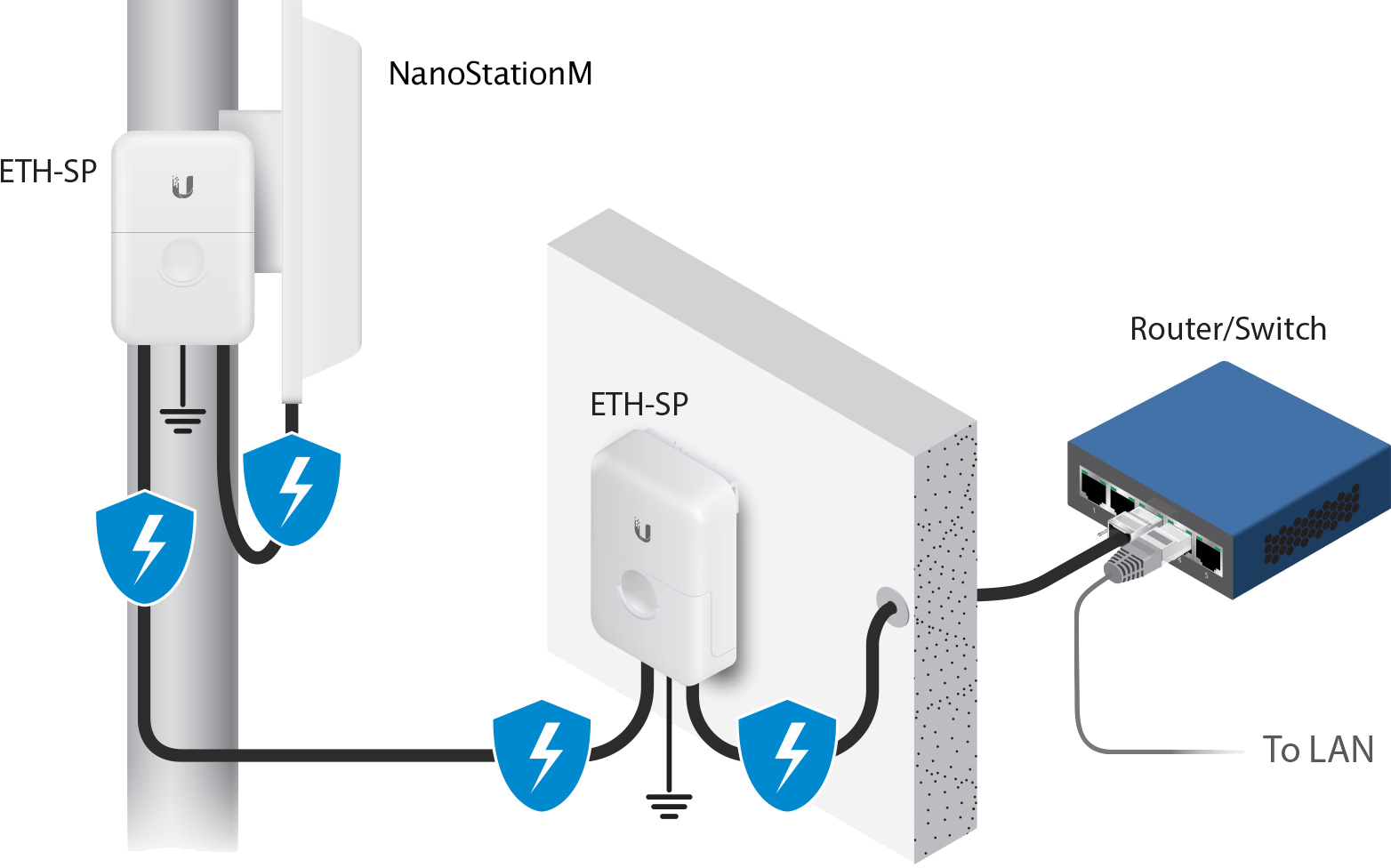

- すべての屋外設置には、イーサネットサージプロテクター (ETH-SP) を使用する必要があります。2つのETH-SPを使用することをお勧めします。1つはNanoStationの近くに、もう1つは建物の入口に。ETH-SPは電力サージを吸収し、それらを地面に安全に放電します。
ハードウェアの概要
LED：パワー |
||
|---|---|---|
|
デバイスが電源に接続されると、LEDは緑色に点灯します。 |
||
LED：LAN1 |
||
|
メイン / LAN1 ポートにアクティブなイーサネット接続が確立されると、LEDは緑色に点灯し、アクティビティがあると点滅します。 |
||
LED：LAN2 |
||
|
セカンダリ / LAN2 ポートへのアクティブなイーサネット接続が確立されると、LEDが緑色に点灯し、アクティビティがあると点滅します。 |
||

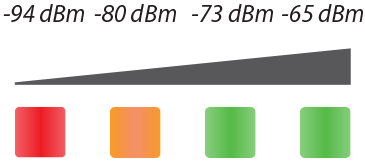

LED：Wi-Fiの受信信号強度 |
||
|
デフォルトでは下記のパターンですが、後述のairOS管理UIでカスタマイズできます。
|
||

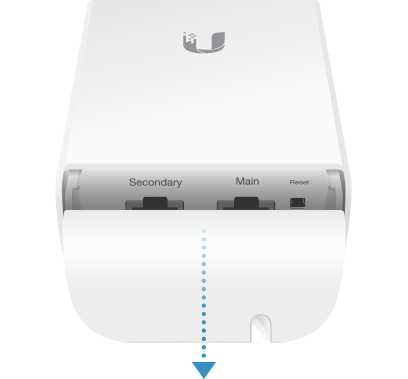

セカンダリ / LAN2 ポート |
||
|
このイーサネットポートはブリッジ接続に使用され、PoEパススルーをサポートします。
|
||
メイン / LAN1 ポート |
||
|
このイーサネットポートは電源の接続に使用され、LANおよびDHCPサーバに接続する必要があります。 |
||
リセットボタン |
||
|
工場出荷時のデフォルト設定にリセットするには、デバイスの電源が入っているときにリセットボタンを10秒以上押し続けます。 |

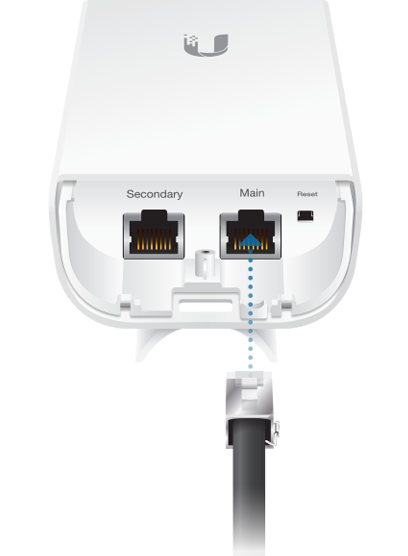

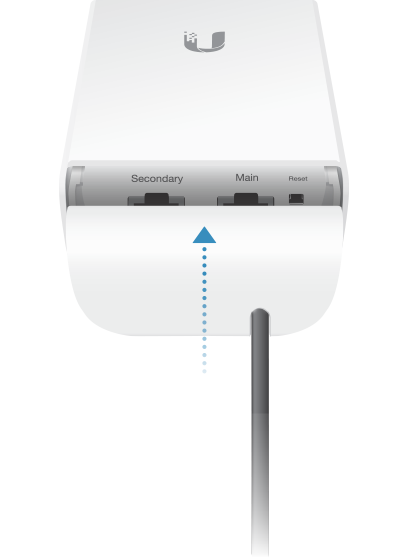

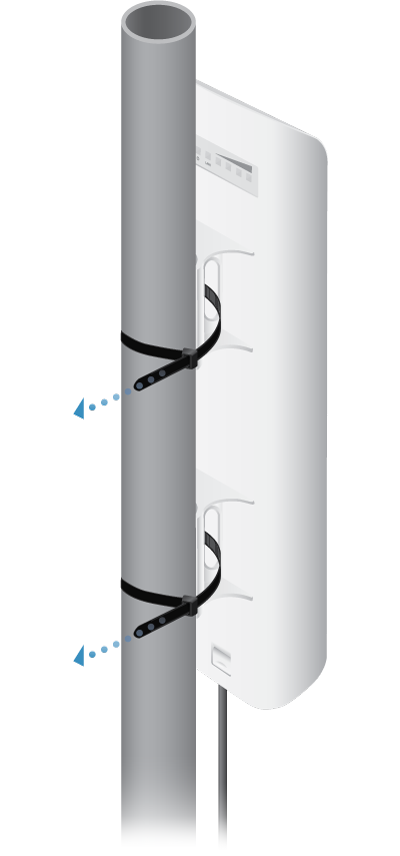

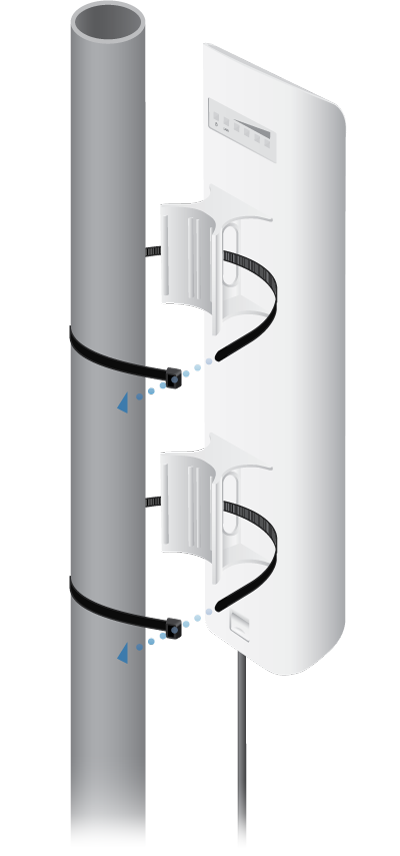

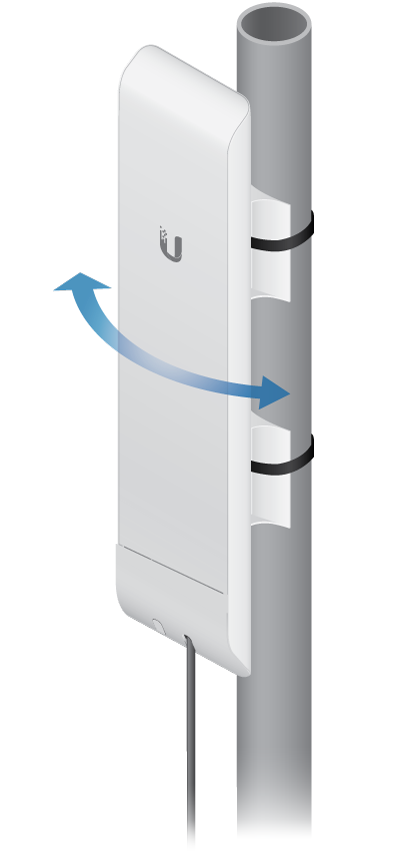

ハードウェアの設置

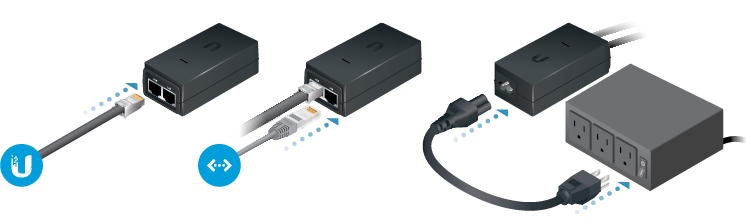

ハードウェアへの電源供給
同梱のPoEアダプタをご利用ください。

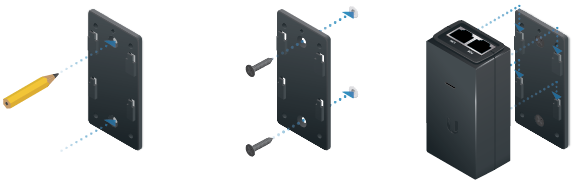

必要であれば

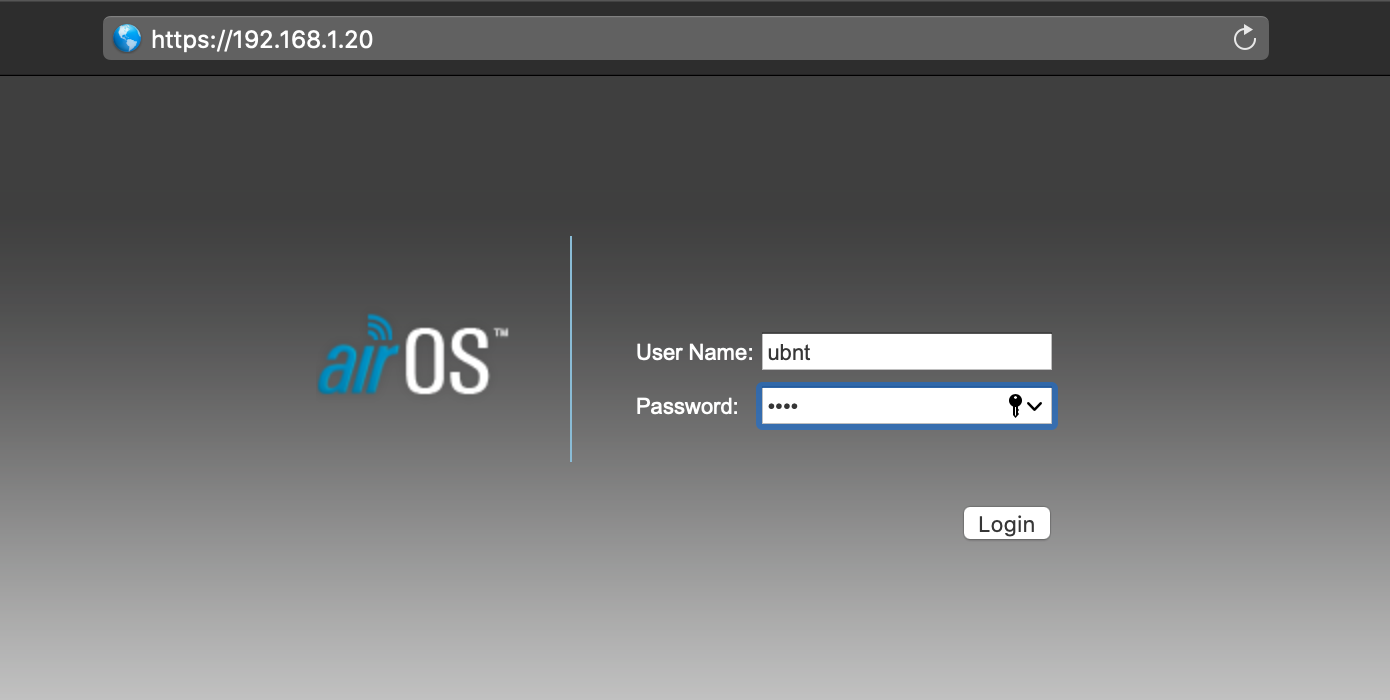

airOSへのログイン
- 操作用PCをイーサネット経由でデバイスに接続します。
- 操作用PCのイーサネットアダプタを、192.168.1.x/24の静的IPアドレスで設定します。
- 操作用PCのWebブラウザのアドレスフィールドに https://192.168.1.20 と入力しEnter (またはReturn) キーを押します。
- ［Username (ユーザー名)］と［Password (パスワード)］の両方に ubnt と入力し［Login (ログイン)］します。
Ubiquiti® Network Management System™ (UNMS) でリモート管理することもできます。詳しくはお問い合わせください。
仕様
|
NanoStationM2 |
|
|
寸法 |
294 x 30 x 80 mm |
|---|---|
|
重量 |
0.4 kg |
|
アンテナゲイン |
11 dBi |
|
ネットワークインターフェイス |
10/100 イーサネットポート x 2 |
|
最大消費電力 |
8 W |
|
電源 |
24 V, 0.5 A PoEアダプタ (同梱) |
|
給電方法 |
パッシブPoE (Pairs 4, 5+; 7, 8 Return) |
|
マウント |
ポールマウント (同梱) |
|
動作温度 |
-30 ~ 75 °C |
|
動作湿度 |
5 ~ 95 % (結露しないこと) |
|
周波数帯 |
2,412 ~ 2,462 MHz |
