menuUDM-Pro quick start guide

パッケージの内容

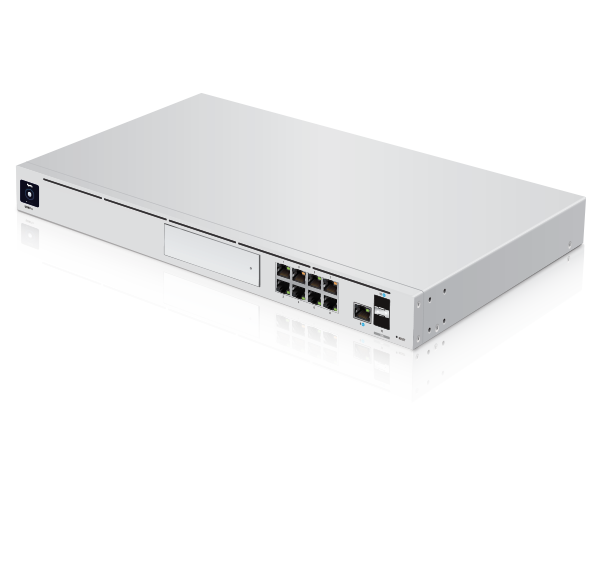

UniFi Dream Machine Pro
ラックマウント用ブラケット (数量 2)
ブラケット用ネジ (数量 8)
マウント用ネジ (数量 4)
ケージナット (数量 4)
安全ネジ
2.5" HDD用ネジ (数量 4)
電源コード
ゴム足 (数量 4)

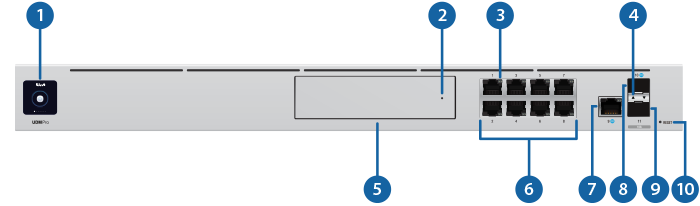

ハードウェアの概要

タッチスクリーンディスプレイ

[UDM-Pro is starting…]
UDM-Proは起動中

UDM-Proは起動中です。

[SETTINGS]
設定

  • [BRIGHTNESS]
    ディスプレイの明るさをスライダーで調整できます。

  • [COLOUR]
    ディスプレイの背景色をスライダーで調整できます。

  • [FAN]
    現在のファンの[SPEED]速度と[RPM]回転数を表示します。

  • [DEVICE CONTROL]
    [SHUTDOWN]シャットダウンまたは
    [RESTART]再起動を実行できます。

[ABOUT]
環境情報

  • [CPU]
    現在のCPU使用率が表示されます。

  • [MEMORY]
    現在のメモリ使用率が表示されます。

  • [IP ADDRESS]
    WAN側とLAN側のIPアドレスが表示されます。

  • [TEMPERATURE]
    現在の温度 (セルシウス度および華氏) が表示されます。

[UPTIME]
稼働時間

現在までの連続稼働時間が表示されます。

[HARDWARE]
ハードウェア情報

ハードウェアのメインMACアドレスが表示されます。

[VERSION]
バージョン情報

UDM-Proのバージョン情報が表示されます。
[UP TO DATE]は最新バージョンであることを示します。

[NETWORK]
UniFi Network Controllerの簡易情報

  • [THROUGHPUT]
    インターネット側へのスループットと疎通状態が表示されます。[OK]はインターネットへ疎通していることを示します。

  • [CLIENTS]
    [WIRED]有線LANクライアント数が表示されます。
    [WIRELESS]無線LANクライアント数が表示されます。
    [GUEST]ゲスト用ネットワークのクライアント数が表示されます。

  • [ABOUT]
    UniFi Network Controllerのバージョン情報が表示されます。
    [UP TO DATE]は最新バージョンであることを示します。

[PROTECT]
UniFi Protect Controllerの簡易情報

  • [MOTION EVENTS]
    [PEAK]ピーク時の動体検知数
    [AVERAGE]平均の動体検知数
    [NOW]直近の動体検知数
    が表示されます。

  • [CAMERAS]
    [ONLINE]稼働中のIPカメラの数が表示されます。
    [OFFLINE]停止中のIPカメラの数が表示されます。

  • [ABOUT]
    UniFi Protect Controllerのバージョン情報が表示されます。
    [UP TO DATE]は最新バージョンであることを示します。

HDDのLED

白の点滅

読み取りと書き込みのアクティビティを示します。

黄の点灯

HDDに起因するエラー状態であることを示します。

RJ-45 スピード / リンク / アクティビティ LED (ポート 1 ~ 9)

オフ

リンクなし

黄

10/100 Mbpsでリンクが確立。点滅はアクティビティを示します。

緑

1 Gbpsでリンクが確立。点滅はアクティビティを示します。

SFP+ スピード / リンク / アクティビティ LED (ポート 10 ~ 11)

オフ

リンクなし

緑

1 Gbpsでリンクが確立。点滅はアクティビティを示します。

白

10 Gbpsでリンクが確立。点滅はアクティビティを示します。

HDDのベイ

UDM-ProをUniFi ProtectのNVRとして使用するには、3.5"または2.5"のHDD (別売) を取り付けます。

RJ45 LAN (ポート 1 ~ 8)

RJ45ポートは、10/100/1000イーサネット接続をサポートします。デフォルトではフォールバックIPアドレス 192.168.1.1/24 でDHCPサーバーに設定されます。

RJ45 インターネット (ポート 9)

RJ45ポートは、10/100/1000イーサネット接続をサポートします。デフォルトではDHCPクライアントに設定されます。

SFP+ インターネット (ポート 10)

The SFP+ ポートは、1/10Gイーサネット接続をサポートします。デフォルトではDHCPクライアントに設定されます。

SFP+ LAN (ポート 11)

SFP+ ポートは、1/10Gイーサネット接続をサポートします。デフォルトではフォールバックIPアドレス 192.168.1.1/24 でDHCPサーバーに設定されます。

リセットボタン

工場出荷時のデフォルトにリセットします。
デバイスがリセットされたことをディスプレイが示すまで、リセットボタンを約10秒間押し続けます。
数秒後、LEDが消灯し、デバイスが自動的に再起動します。

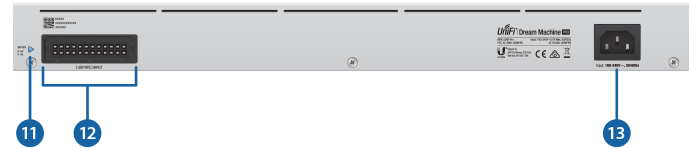

USP RPS LED

将来の使用を見越して設けられています。

USP接続DC入力

将来の使用を見越して設けられています。

電源ポート

付属の電源コードを電源ポートに接続します。

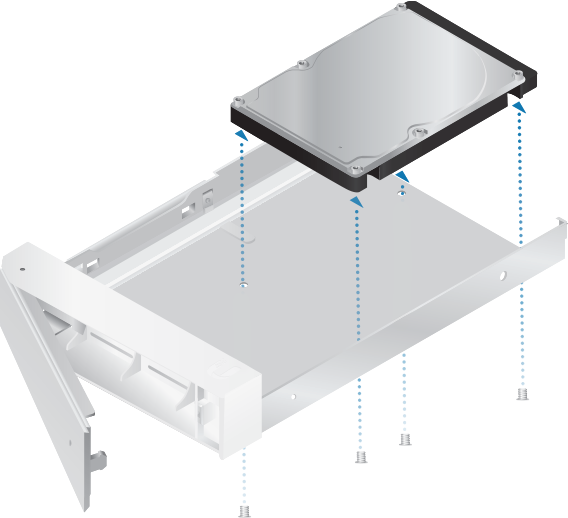

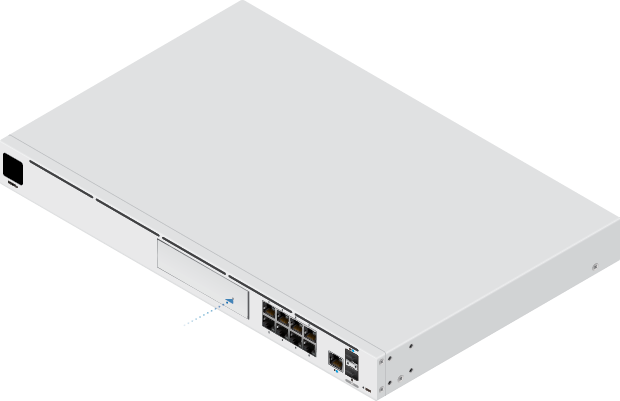

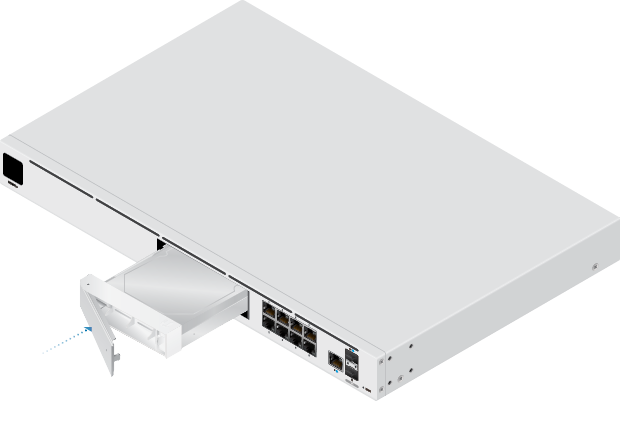

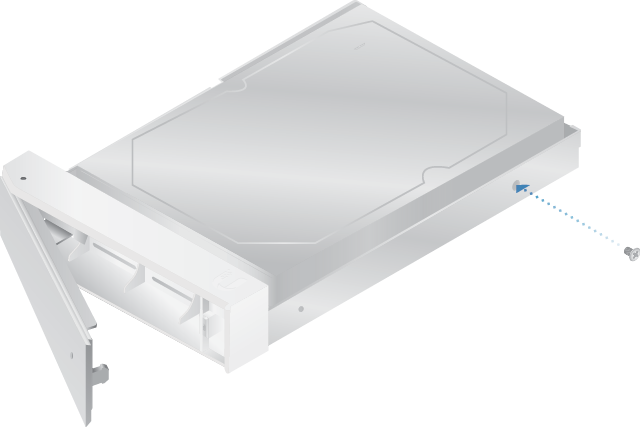

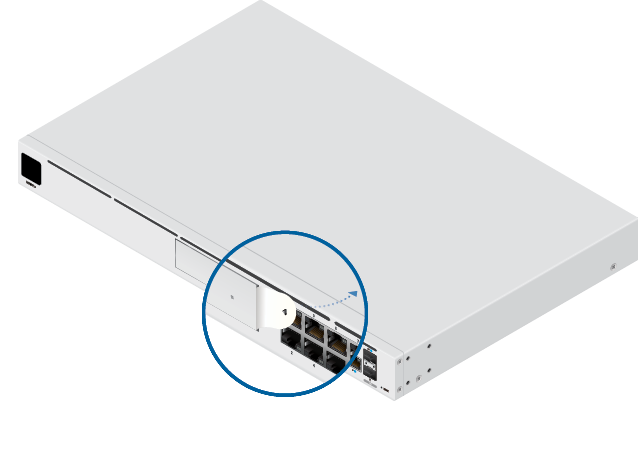

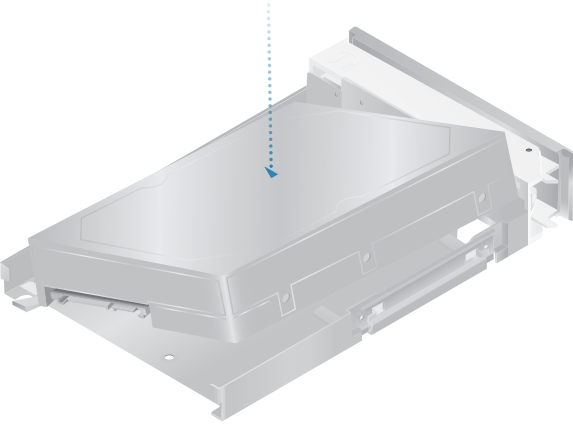

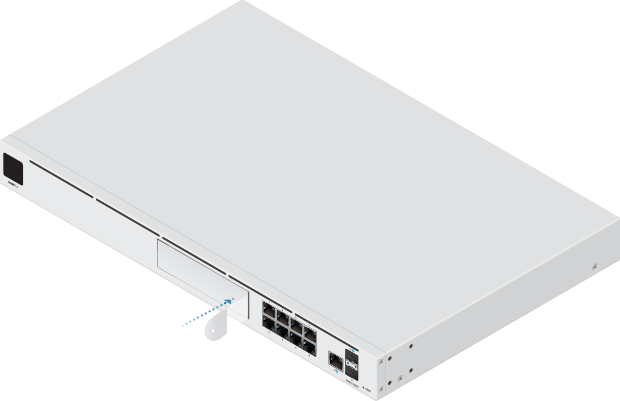

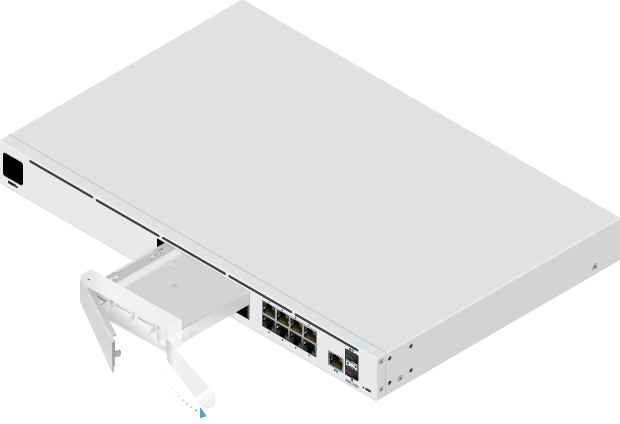

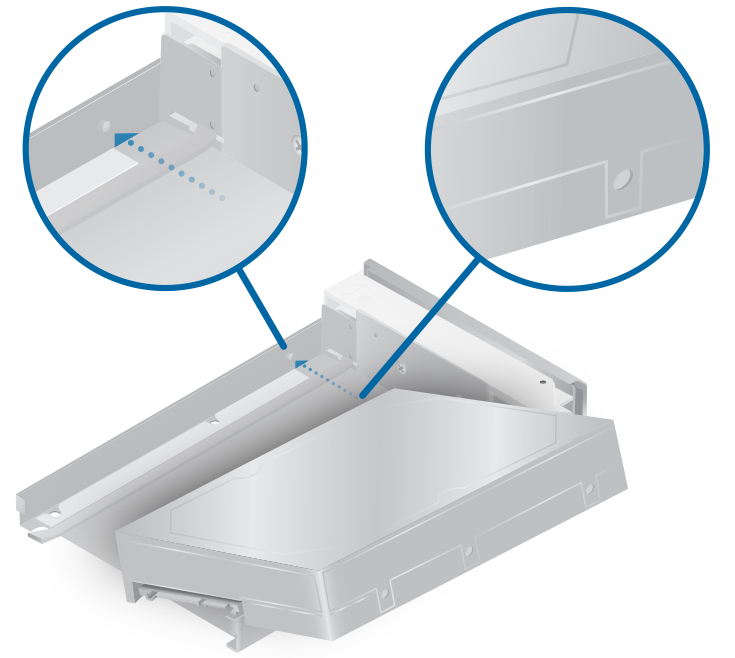

ハードディスクの取り付け

3.5インチまたは2.5インチHDD (別売) を取り付ける前に、UDM-Proの電源がオフになっていることを確認してください。

  4.

    5. または

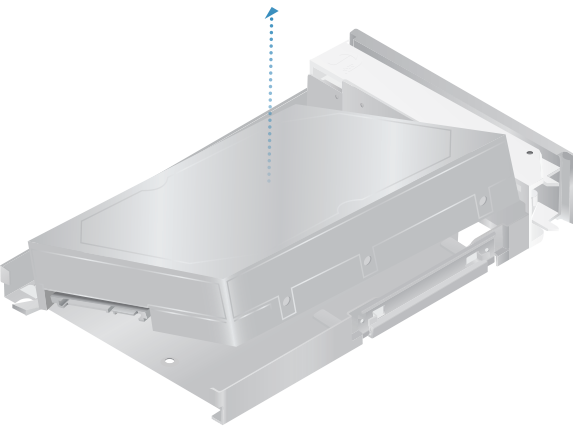

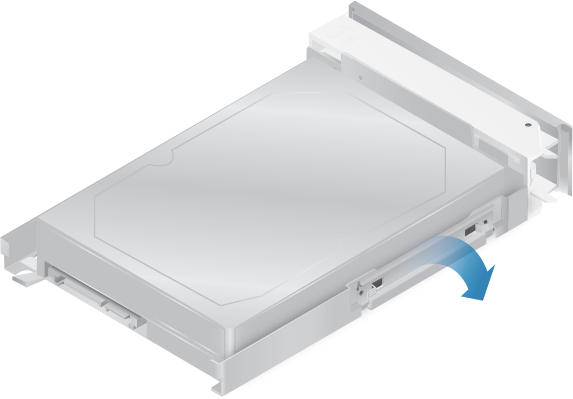

ハードディスク (3.5" HDD) の取り外し

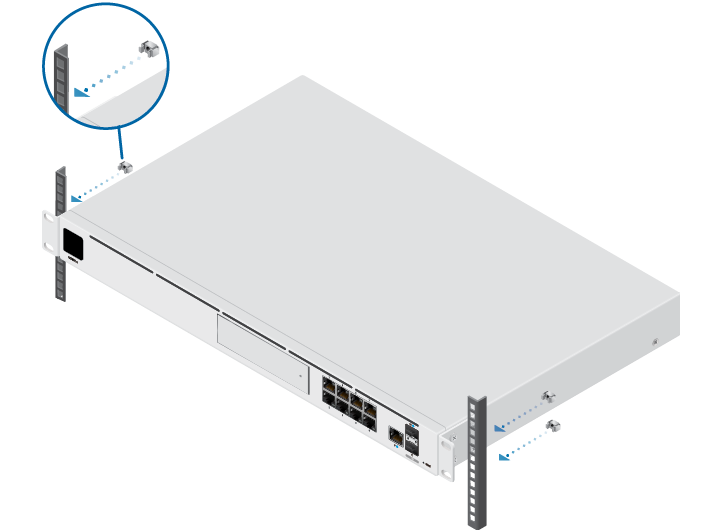

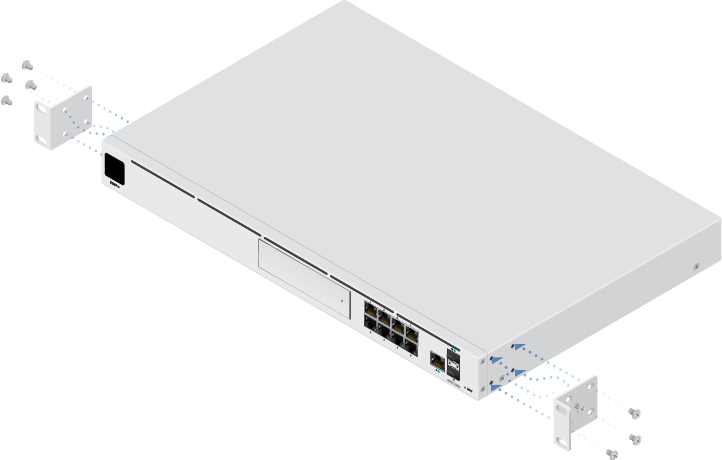

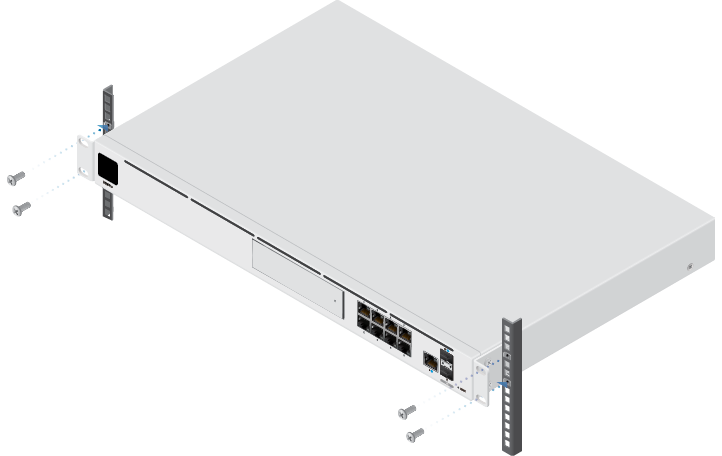

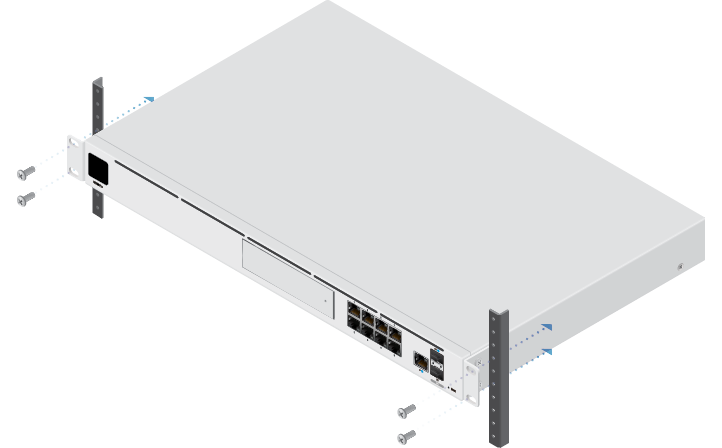

ハードウェアの設置

  2.

    3. または

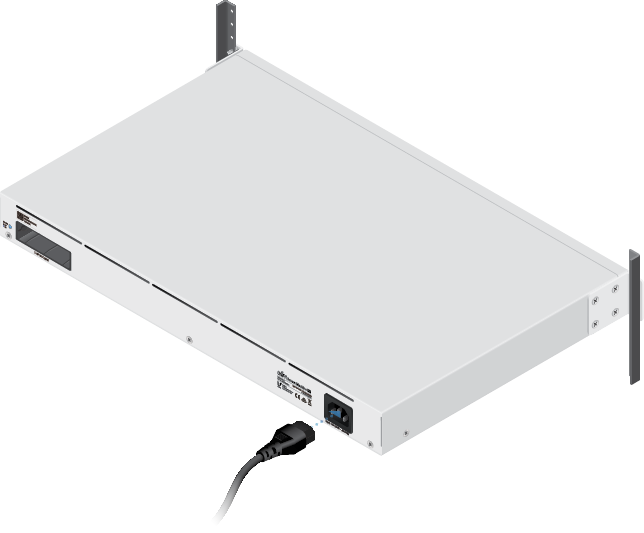

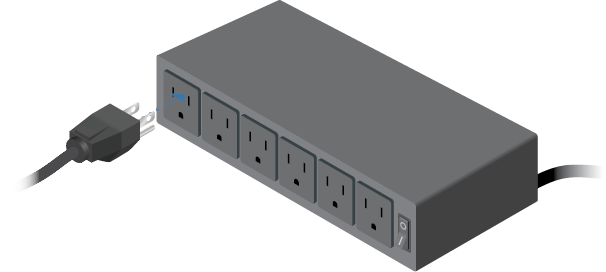

ハードウェアの電源供給

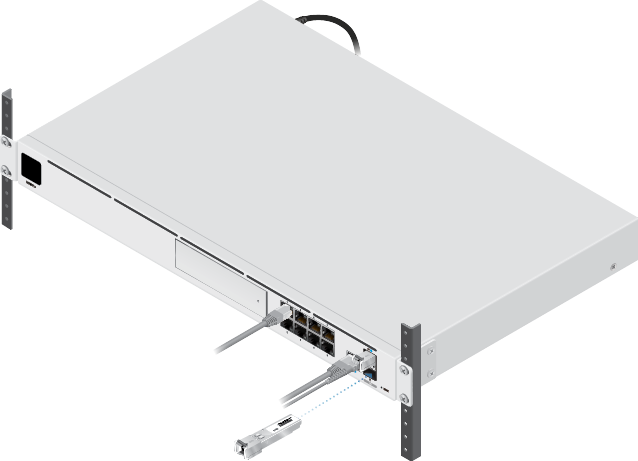

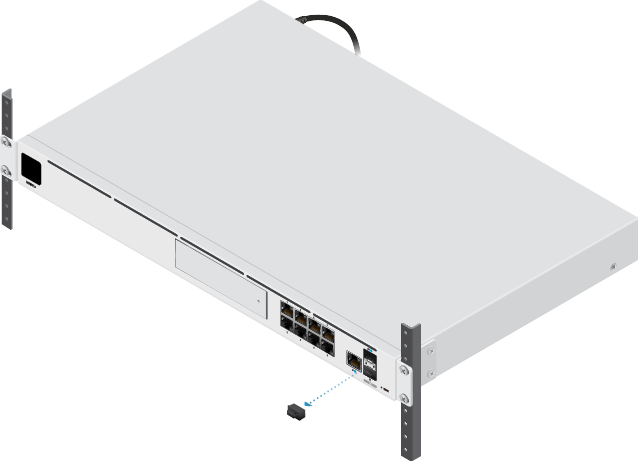

インターネットへの接続

または

注意：互換性のあるSFPモジュールの情報については、別途お問い合わせください。

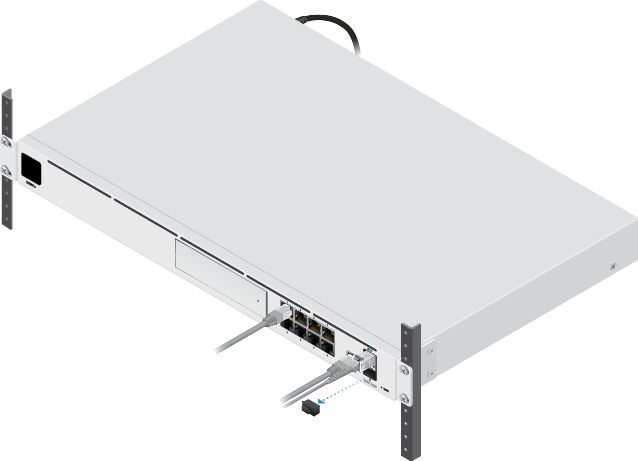

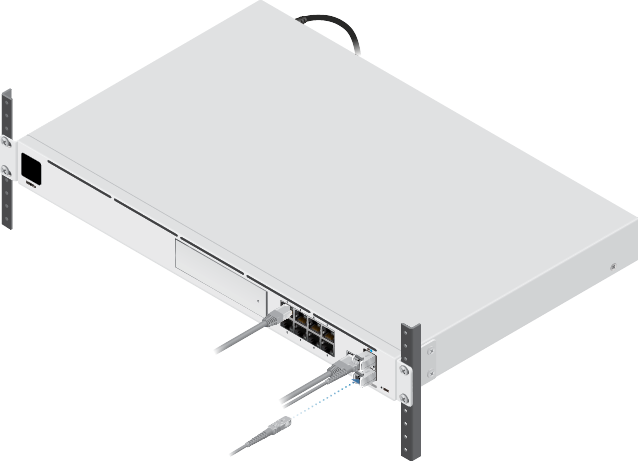

LANとの接続


設定

Webブラウザ (Chromeを推奨) を使用して、UDM-Proをセットアップします。

  1. セットアップ用のPCがUDM-Proと同じレイヤー2ネットワーク上にあることを確認します。
  2. UDM-ProのLANポートのいずれかにPCを接続し、Chromeブラウザからhttps://setup.ui.comに移動します。

  3. システムの自己証明書に関してブラウザ上にエラーが表示されますが、［setup.ui.com にアクセスする (安全ではありません)］をクリックして続行します。

  4. ［Device Name (デバイス名)］に任意の文字列を入力し、［Terms of Service (サービス利用規約)］と［End User License Agreement (エンドユーザーライセンス合意)］を確認の上、チェックボックスにチェックを入れて［Next (次へ)］ボタンを押します。

  5. UDM-Proに含まれるUniFi NetworkやUniFi Protectシステムへのインターネット経由での遠隔アクセスを可能とするUniFi Network Cloud Portalや、ライブチャットサポート、コミュニティへの参加を可能とするUbiquitiアカウントをこちらから発行します。発行済みの［Username (ユーザー名)］と［Password (パスワード)］を入力し、［Next (次へ)］ボタンを押します。

  6. ソフトウェアの更新スケジュールを設定し、［Next (次へ)］ボタンを押します。後で変更が可能です。

  7. ［Auto-Optimize (自動最適化)］をオンにし、［Next (次へ)］ボタンを押します。
    Auto-Optimize … 高密度なWi-Fi環境下のマルチキャストおよびブロードキャストトラフィックをブロックする、高密度なWi-Fi環境下のARPタイムアウトを増やす等の最適化が自動で行われます。

  8. これまでの初期設定の内容を確認し、［Next (次へ)］ボタンを押します。

  9. ISPとの通信テストが行われます。Download / Uploadの速度の数値は、UniFi Network Controllerダッシュボード上でインターネット側への通信品質を評価するために利用されます。［Finish (完了)］ボタンを押します。

  10. デバイスを設定中です・・・5分以上かかる場合がありますので、そのままお待ちください。

  11. ホーム画面が表示されます。まず[Settings (設定)]を押します。

  12. [General (環境情報)]ではUDM-Proの環境情報を確認できます。

  13. [Applications (アプリケーション)]を押し、[Network (UniFi Network Controller)]や[Protect (UniFi Protect Controller)]を[Install (インストール)]します。
    [Access (UniFi Access Controller : 入退室システム)]と[Talk (UniFi Talk : VoIP電話システム)]はリリース準備中です。

  14. インストールされたアプリケーションは、右上のメニュー、そして、

  15. ホーム画面から起動することができます。

  16. [Network]を押すと、UniFi Networkのダッシュボードが表示されます。

  17. [Protect]を押すと、UniFi Protectのダッシュボードが表示されます。


仕様

UDM-Pro

寸法

442.4 x 43.7 x 285.6 mm

重量

3.90 kg

管理インターフェイス
  • UniFi Network (ブラウザ または モバイルアプリ)
  • UniFi Protect (ブラウザ または モバイルアプリ)
  • UniFi Network Cloud Portal (複数のUniFi Networkをクラウドから一元管理)
  • UniFi Protect Cloud Portal (複数のUniFi Protectをクラウドから一元管理)
    		•

    ネットワークインターフェイス
    ネットワーク 10/100/1000 RJ45 LANポート x 8
    10/100/1000 RJ45 WANポート x 1
    1/10G SFP+ LANポート x 1
    1/10G SFP+ WANポート x 1
    マネジメント イーサネット インバンド方式
    Bluetooth BLE x 1

    最大消費電力

    33 W

    電源方式

    ユニバーサル AC 入力

    RPS DC 入力

    電源

    内蔵電源 50 W / 12 V

    対応電力範囲

    100 ~ 240 VAC

    ディスプレイ

    1.3" タッチパネル

    LED
    システム ステータス
    HDD アクティビティ
    RJ45 リンク / スピード / アクティビティ
    SFP+ リンク / スピード / アクティビティ

    プロセッサ

    Quad ARM Cortex-A57 Core at 1.7 GHz

    メモリ

    4 GB DDR4

    オンボード フラッシュストレージ

    16 GB eMMC

    動作温度

    -10 ~ 40 °C

    動作湿度

    5 ~ 95 % (結露しないこと)

    適合基準

    CE, FCC, IC
