パッケージの内容

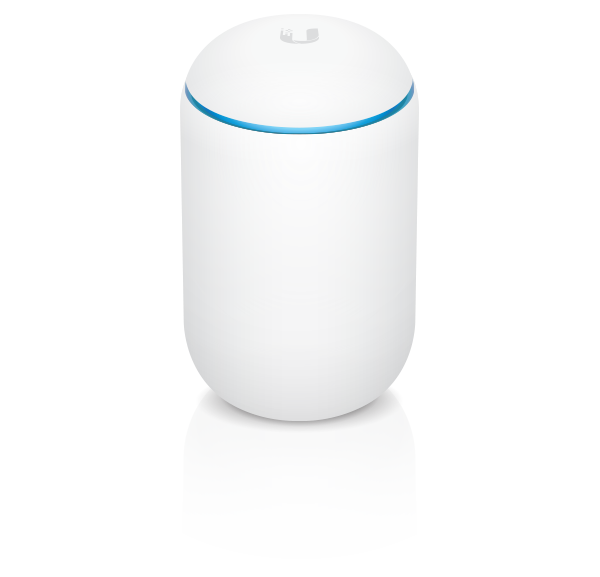

UniFi Dream Machine


AC電源コード

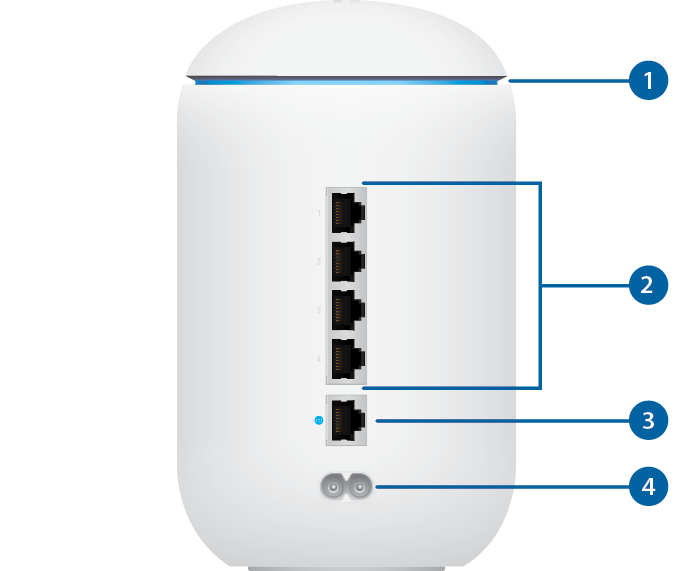

ハードウェアの概要

システムLED
白	デバイスの設定準備が完了
白で点滅	デバイスは起動中デバイスは初期化中 / 初期化解除中
白でゆっくりと点滅	ファームウェア更新中
青	デバイスが設定および準備完了
青でゆっくり点滅	クライアントがBluetooth (BLE) 経由でデバイスに接続
点滅オフ / 白 / 青	デバイスは復旧モード LEDは、1秒間隔でオフ / 白 / 青のパターンを繰り返します。
LAN (ポート 1 ~ 4)
RJ45ポートは、10/100/1000イーサネット接続をサポートします。デフォルトではフォールバックIPアドレス 192.168.1.1/24 でDHCPサーバーに設定されます。
インターネットポート
RJ45ポートは、10/100/1000イーサネット接続をサポートします。デフォルトではDHCPクライアントに設定されます。
電源ポート
付属のAC電源コードを接続します。

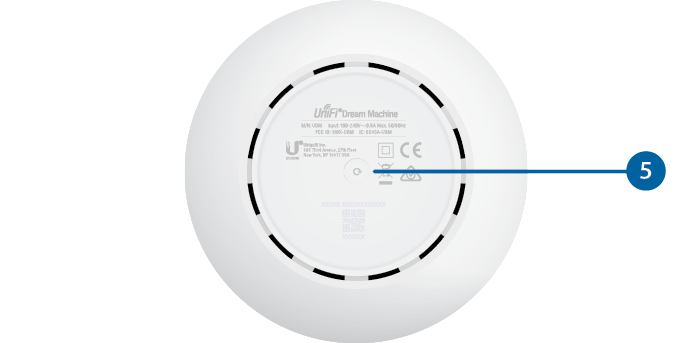

リセットボタン
工場出荷時のデフォルトにリセットします。システムLEDが明るい青で点灯するまで、リセットボタンを約10秒間押し続けます。数秒後にLEDが消灯し、自動的に再起動します。

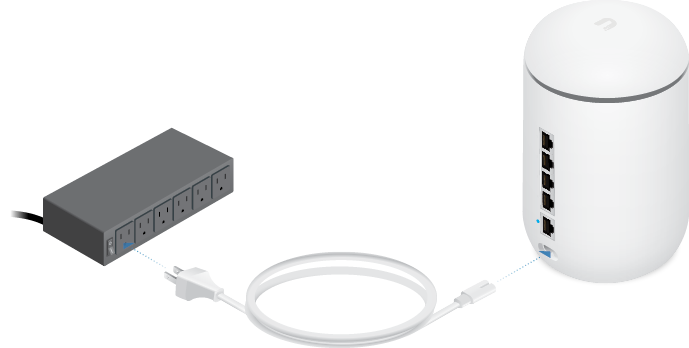

ハードウェアの設置

設定

セットアップには次の方法があります。

モバイル端末でBluetoothを有効にして、UniFi Networkアプリを使用してUDMに接続します。その後、アプリの画面指示に従ってセットアップを行います。
モバイル端末またはPCのWi-Fiを有効にして、SSID［UDM Setup xxxx］に接続します。xxxxは、UDM本体底部の製品ラベルに記載されているMACアドレスのうち最後の4文字です。その後、ブラウザの画面指示に従ってセットアップを行います。

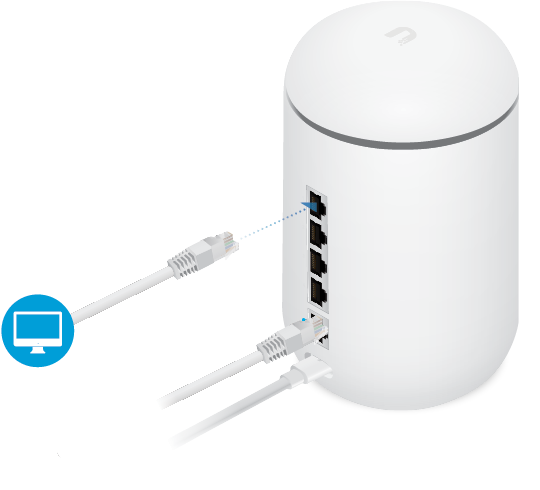

UDMのLANポートのいずれかにPCを接続し、Chromeブラウザからhttps://setup.ui.comに移動します。以下にセットアップ手順を示します。

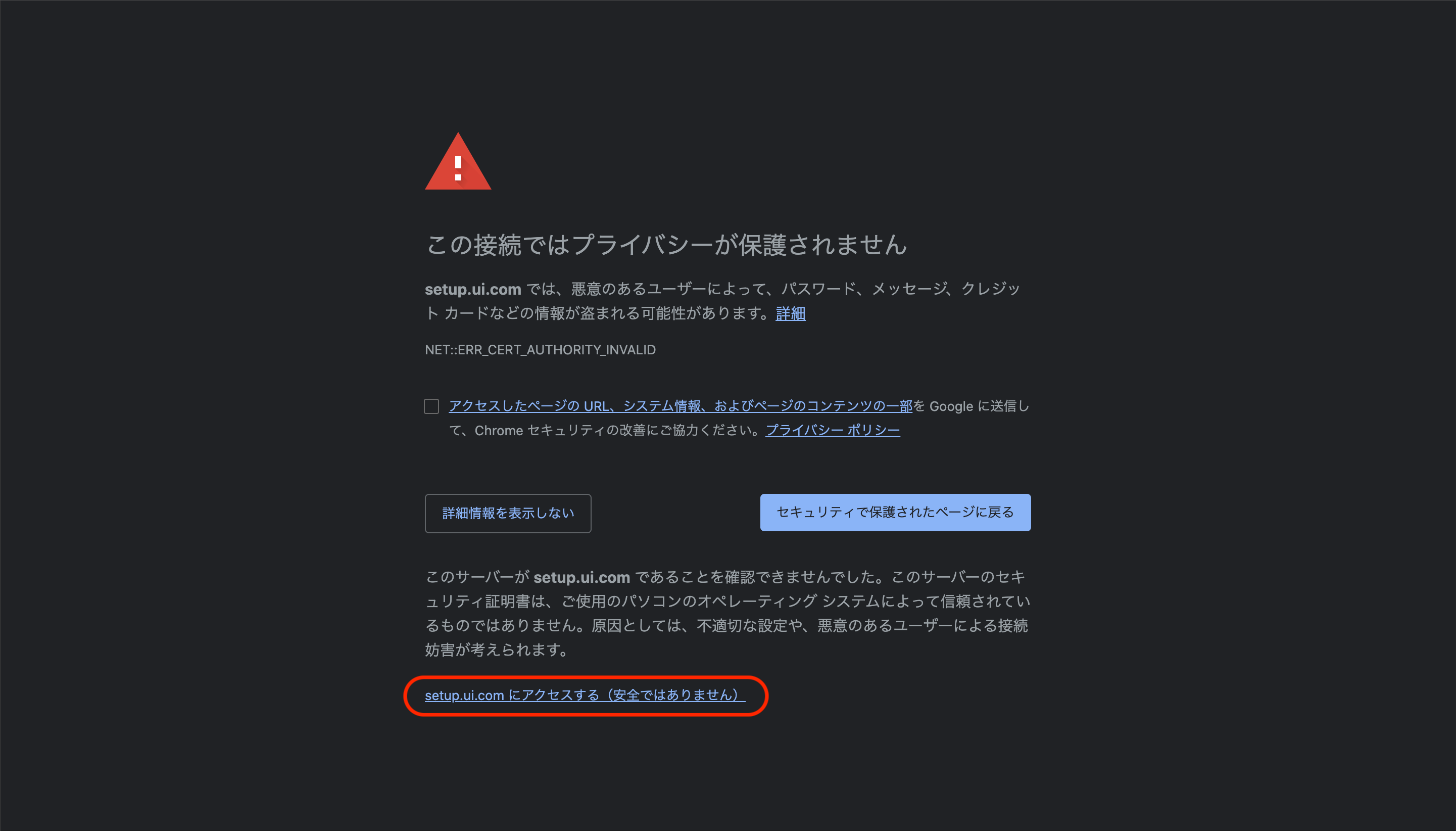

1. システムの自己証明書に関してブラウザ上にエラーが表示されますが、そのまま続行します。

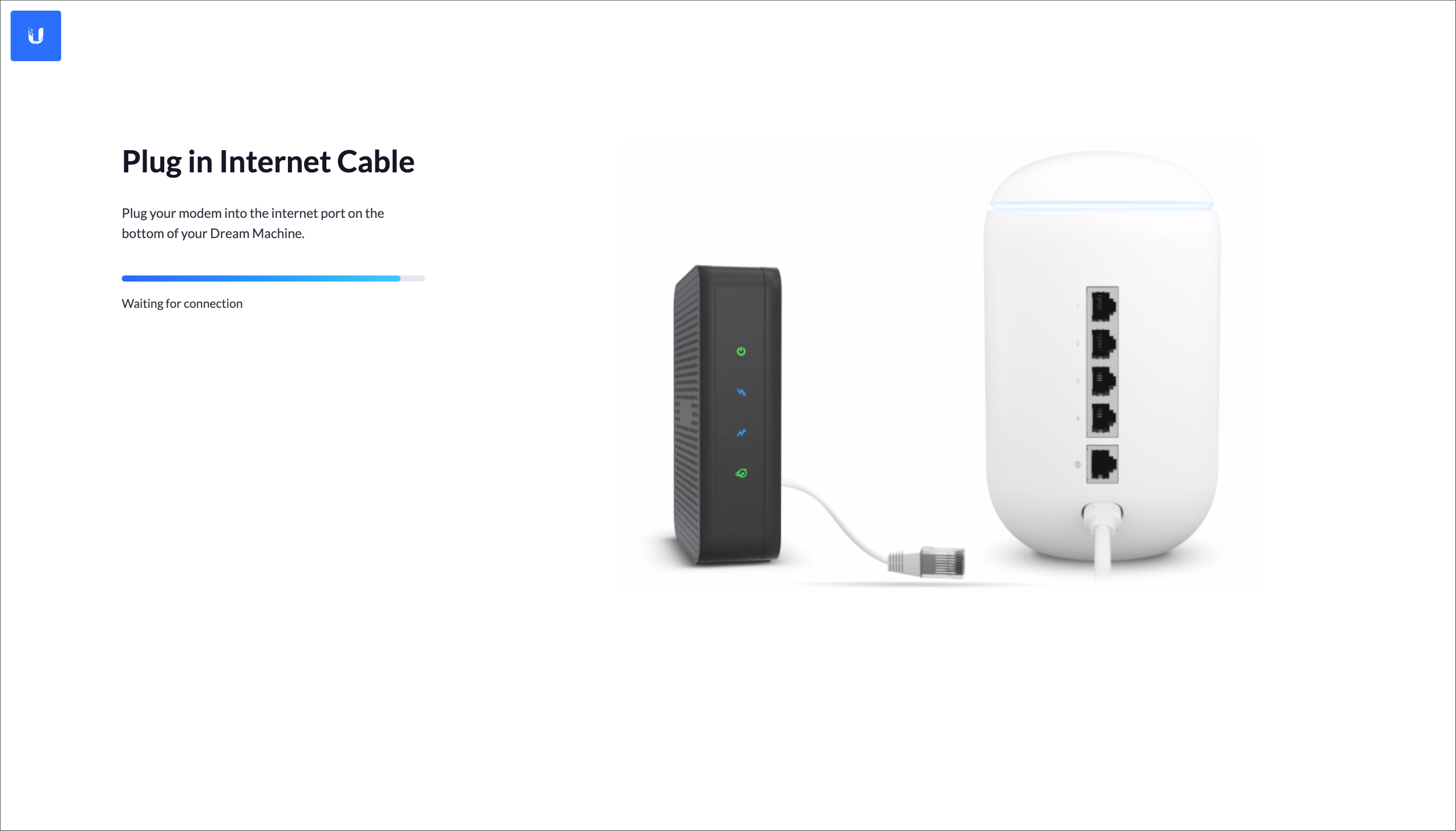

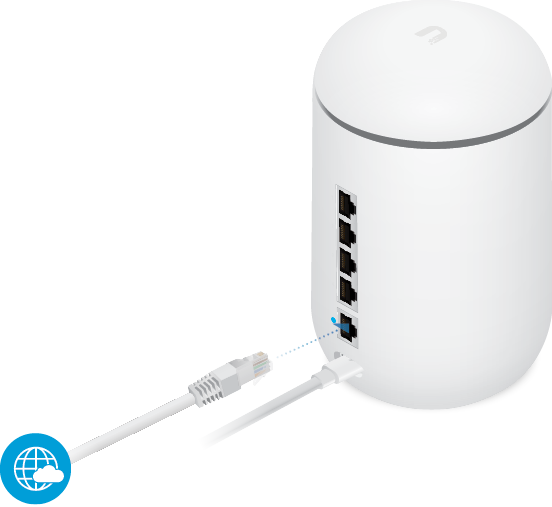

2. WANポートにイーサネットケーブルを接続します。

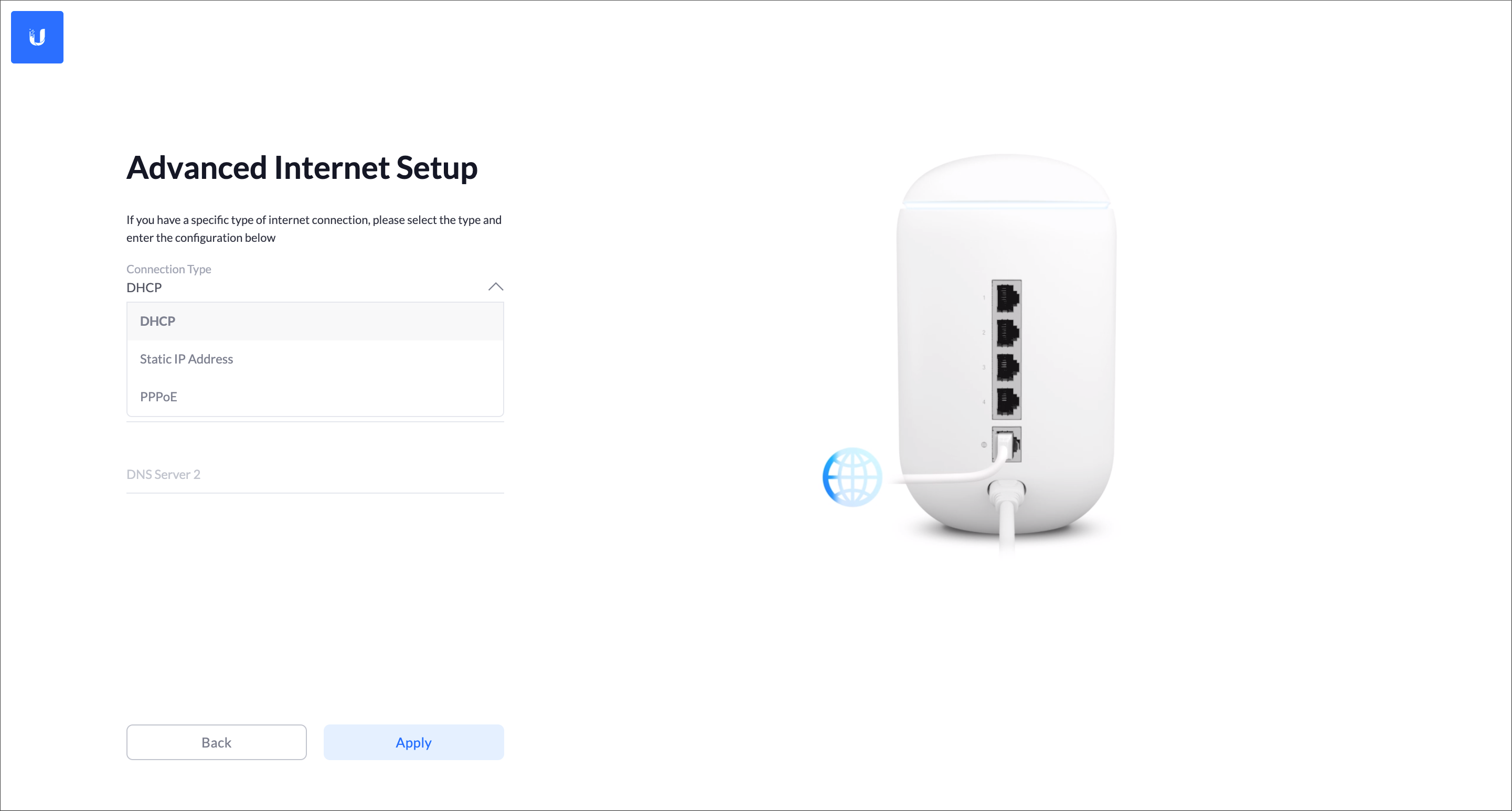

3. インターネット接続方式として、［DHCP (上位ルータからのDHCPによるIPアドレス取得)］または［Static IP Address (静的IPアドレス指定)］または［PPPoE (PPPoE認証)］を選択し、［Apply (適用)］ボタンを押します。

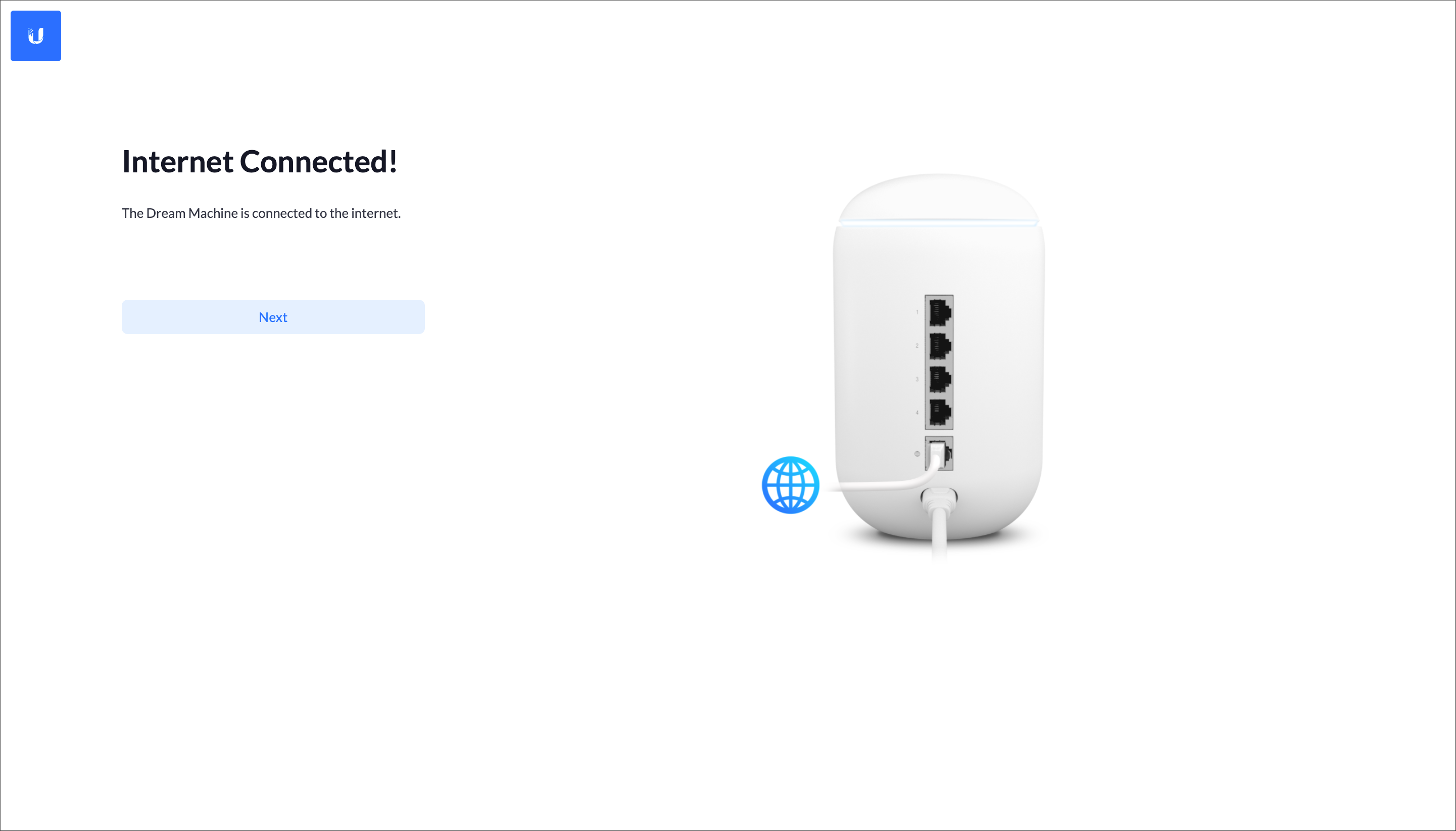

4. インターネット接続が完了したら、［Next (次へ)］ボタンを押します。

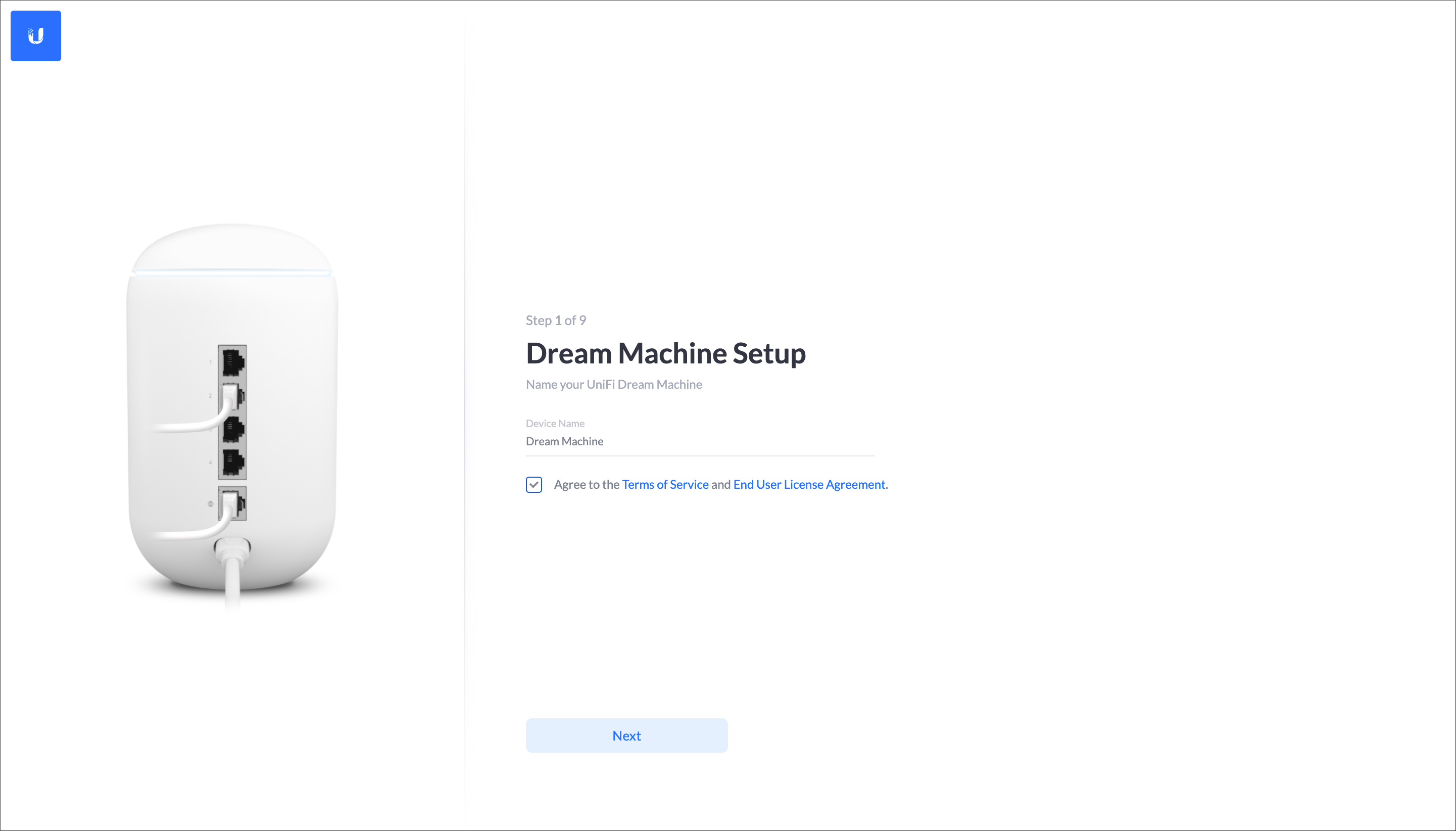

5. ［Device Name (デバイス名)］に任意の文字列を入力し、［Terms of Service (サービス利用規約)］と［End User License Agreement (エンドユーザーライセンス合意)］を確認の上、チェックボックスにチェックを入れて［Next (次へ)］ボタンを押します。

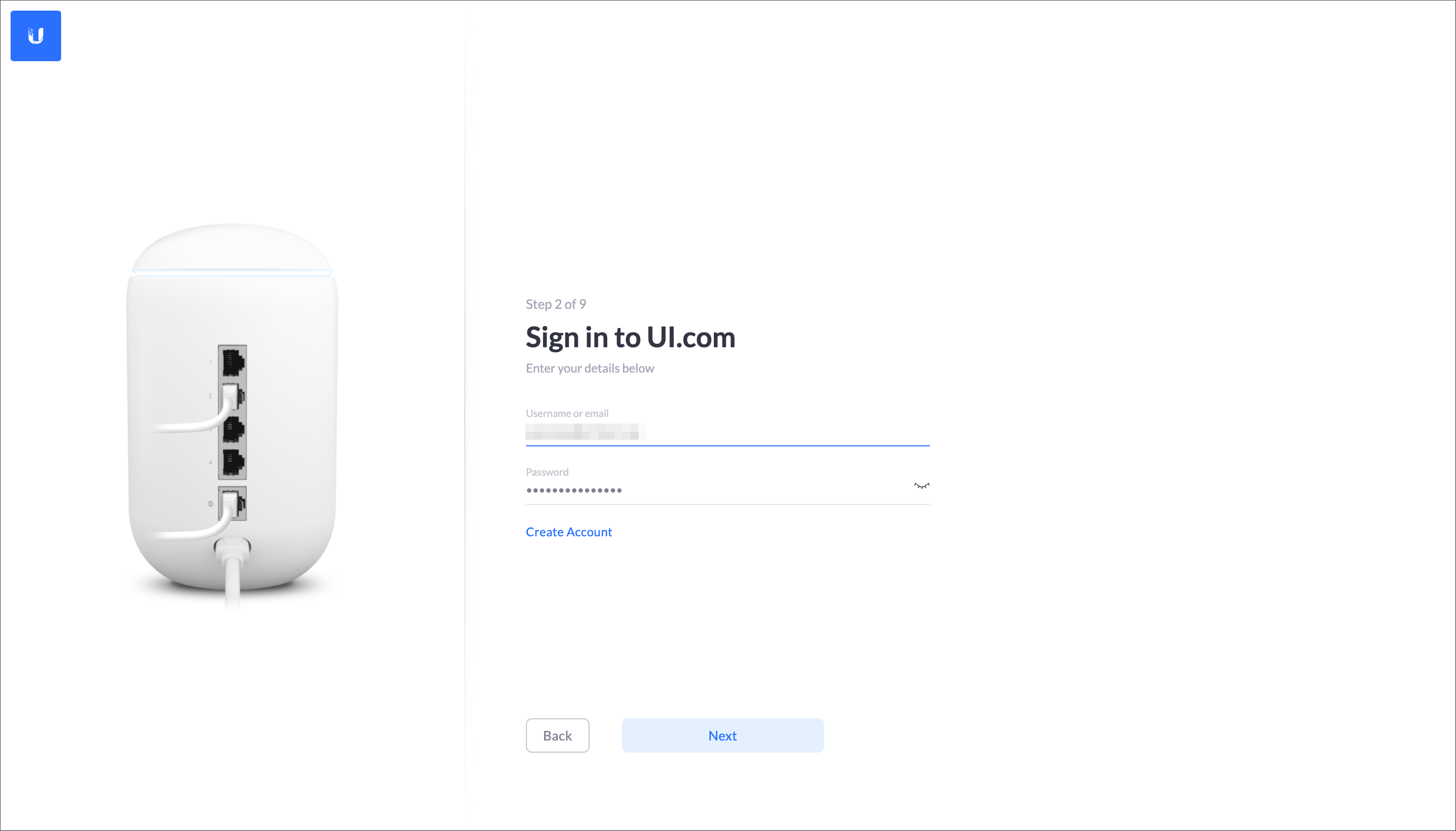

6. UDMに含まれるUniFi Networkシステムへのインターネット経由での遠隔アクセスを可能とするUniFi Network Cloud Portalや、ライブチャットサポート、コミュニティへの参加を可能とするUbiquitiアカウントをこちらから発行します。発行済みの［Username (ユーザー名)］と［Password (パスワード)］を入力し、［Next (次へ)］ボタンを押します。

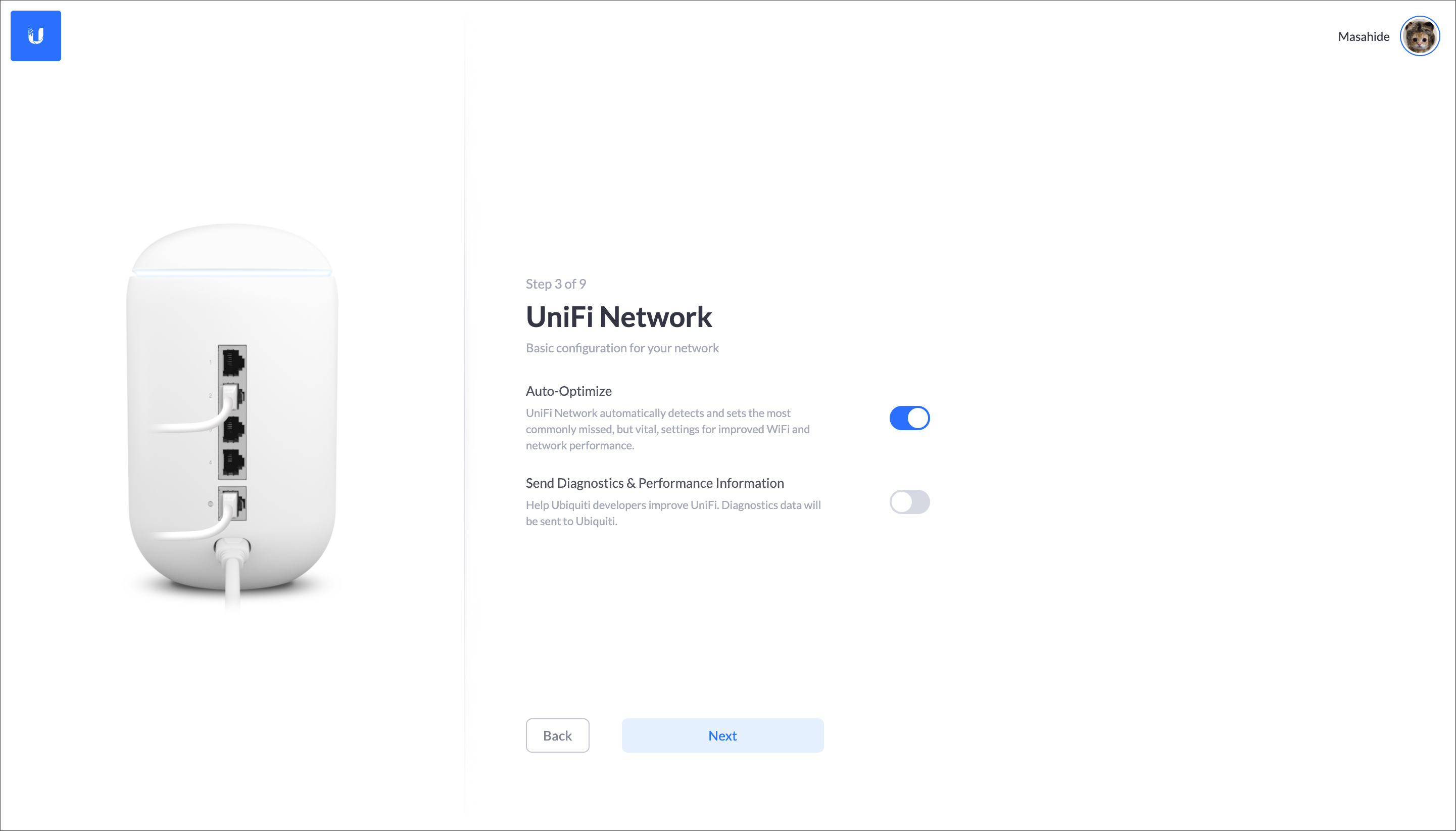

7. ［Auto-Optimize (自動最適化)］をオンにし、［Next (次へ)］ボタンを押します。
  Auto-Optimize … 高密度なWi-Fi環境下のマルチキャストおよびブロードキャストトラフィックをブロックする、高密度なWi-Fi環境下のARPタイムアウトを増やす等の最適化が自動で行われます。
8. Wi-Fiの設定を一つ入力して［Next (次へ)］ボタンを押します。後で変更が可能です。

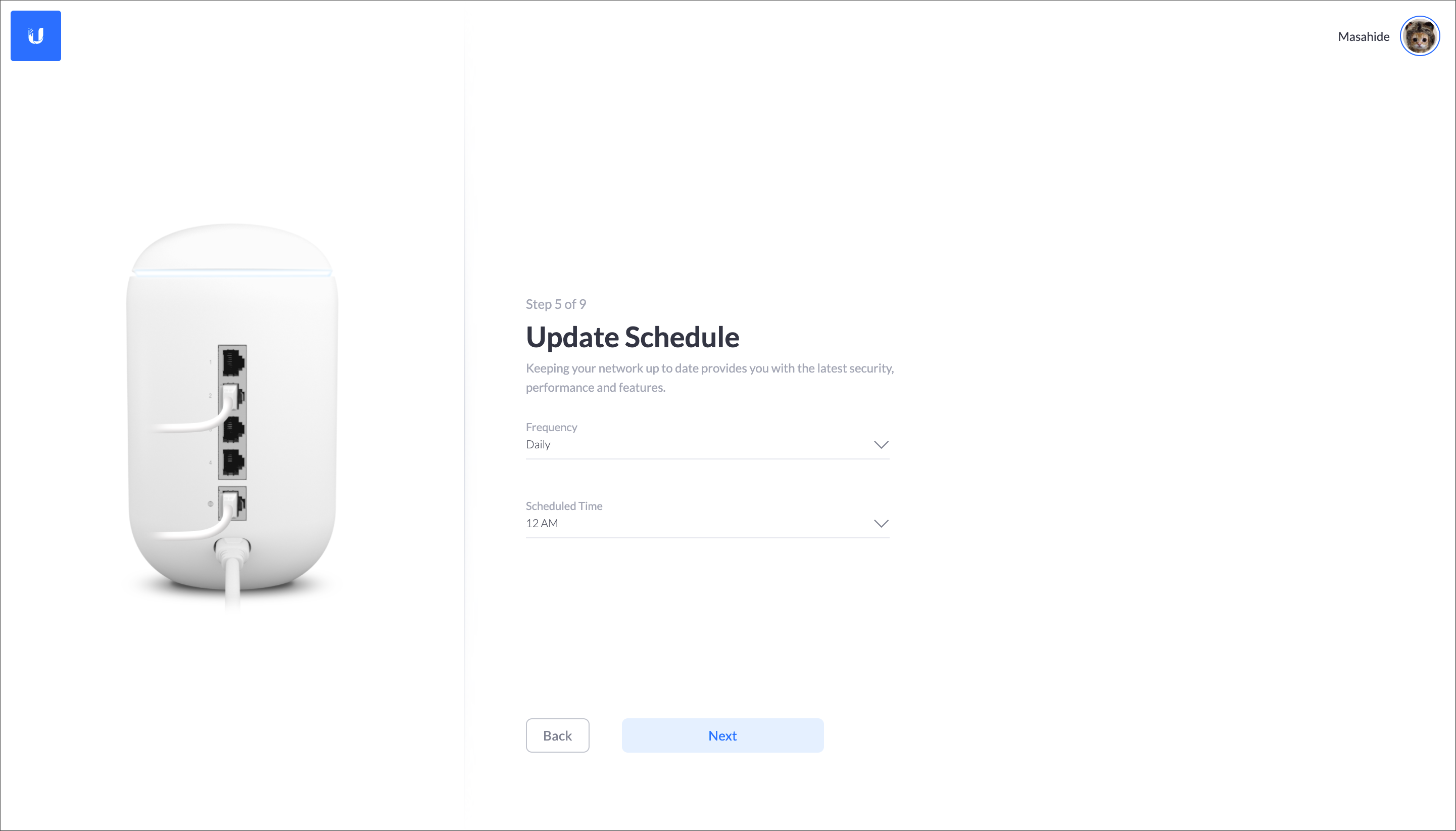

9. ソフトウェアの更新スケジュールを設定し、［Next (次へ)］ボタンを押します。後で変更が可能です。

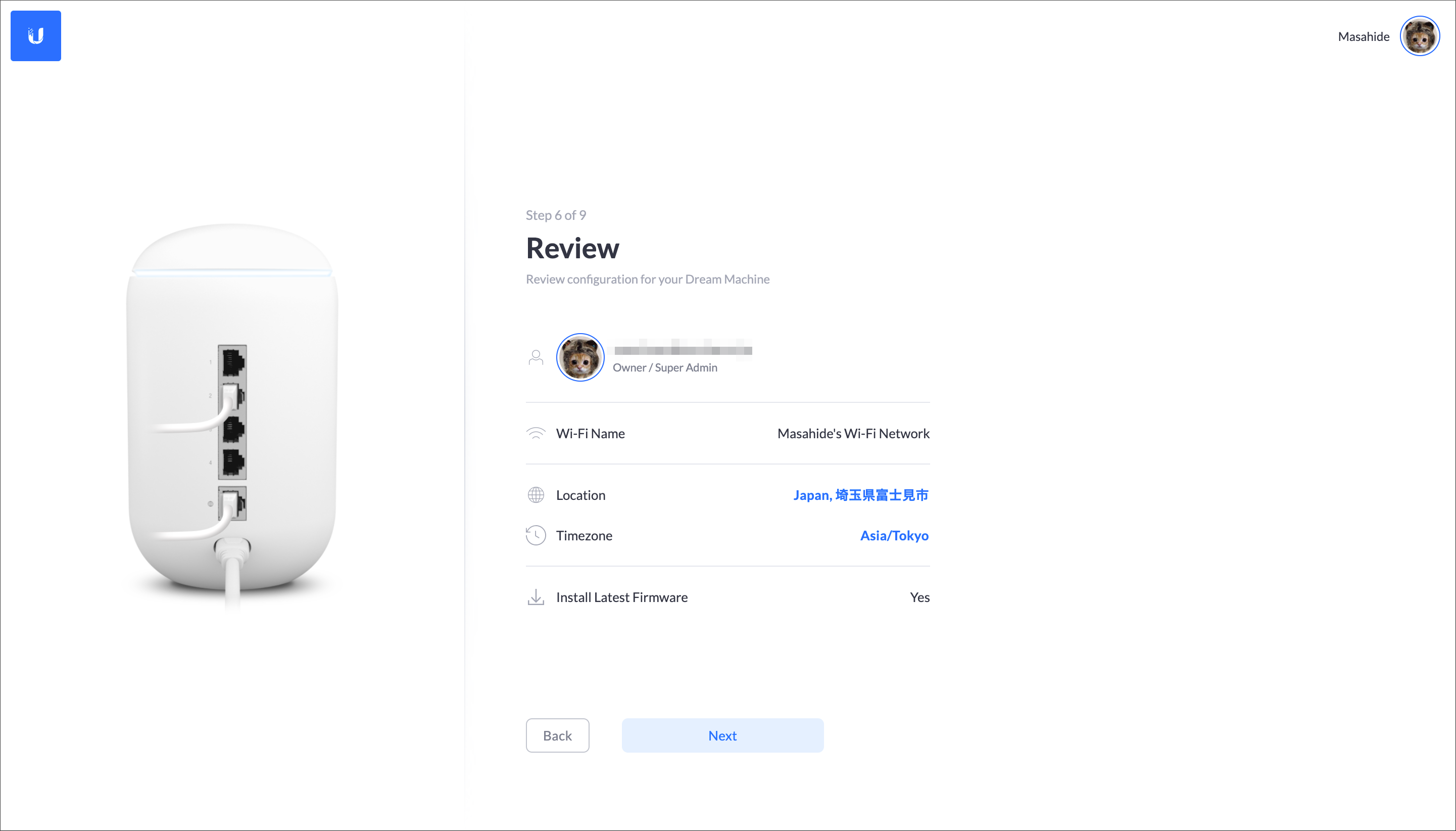

10. これまでの初期設定の内容を確認し、［Next (次へ)］ボタンを押します。

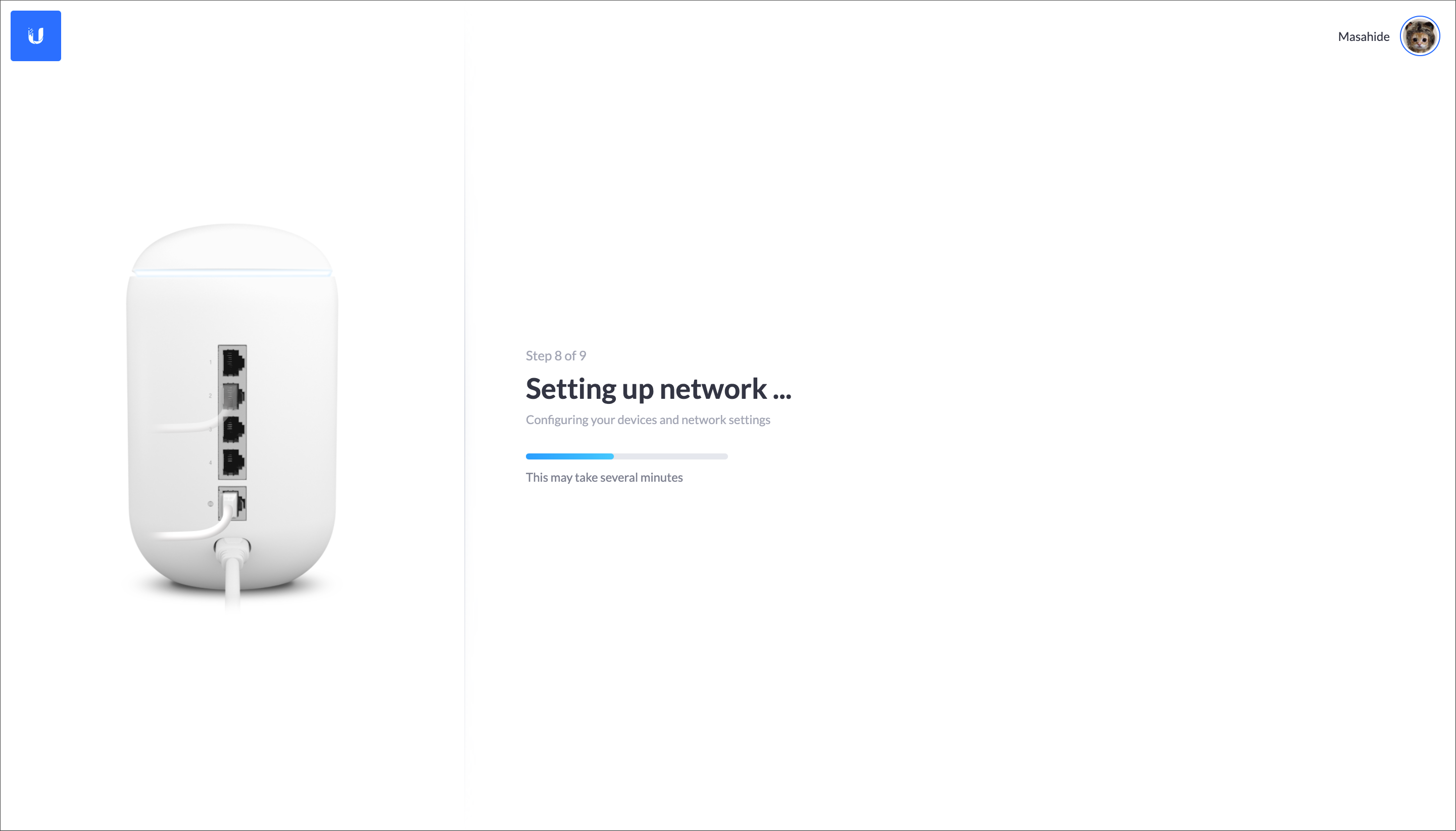

11. ネットワークを設定しています・・・

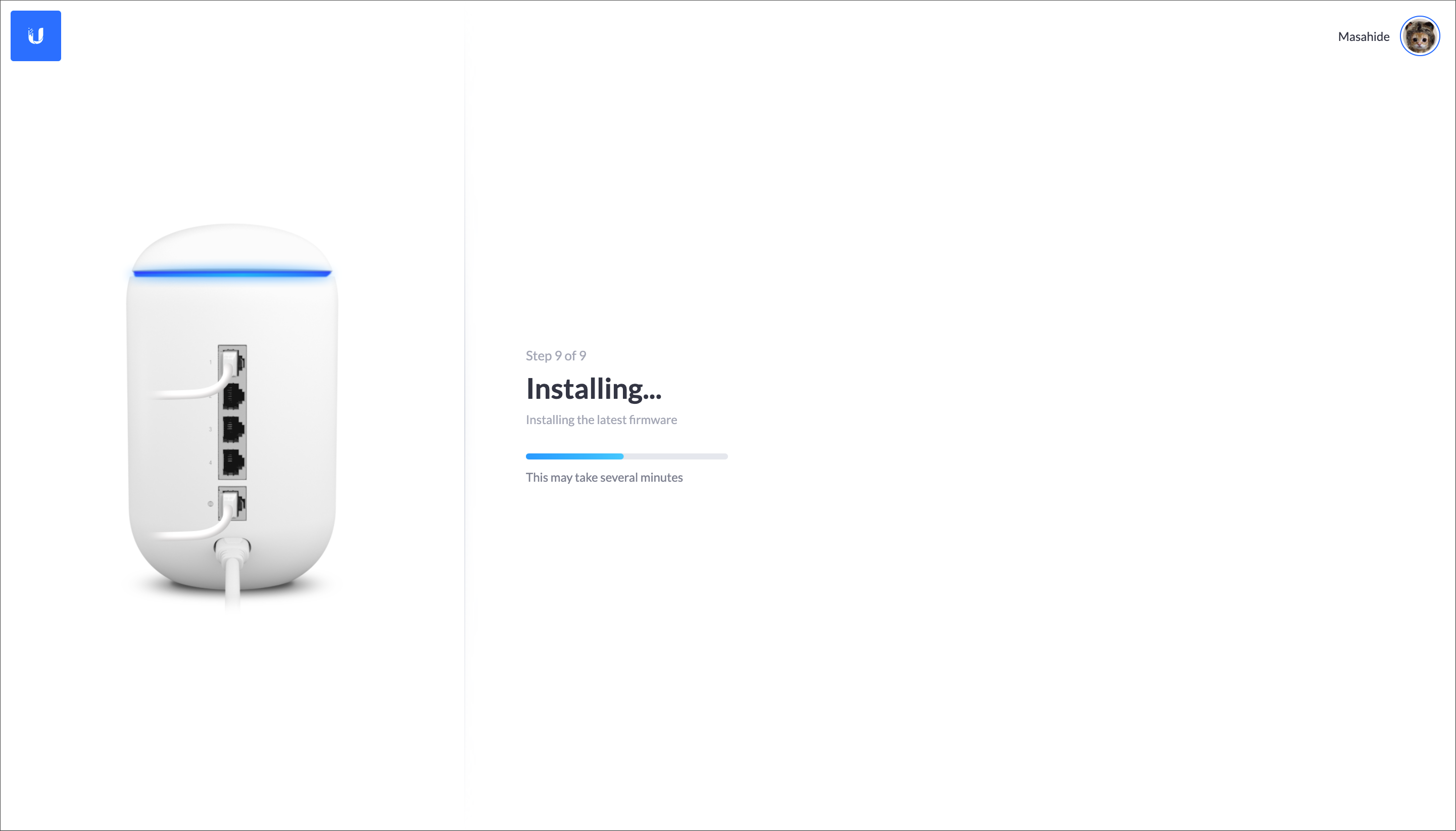

12. 最新のソフトウェアをインストールしています・・・5分以上かかる場合がありますので、そのままお待ちください。

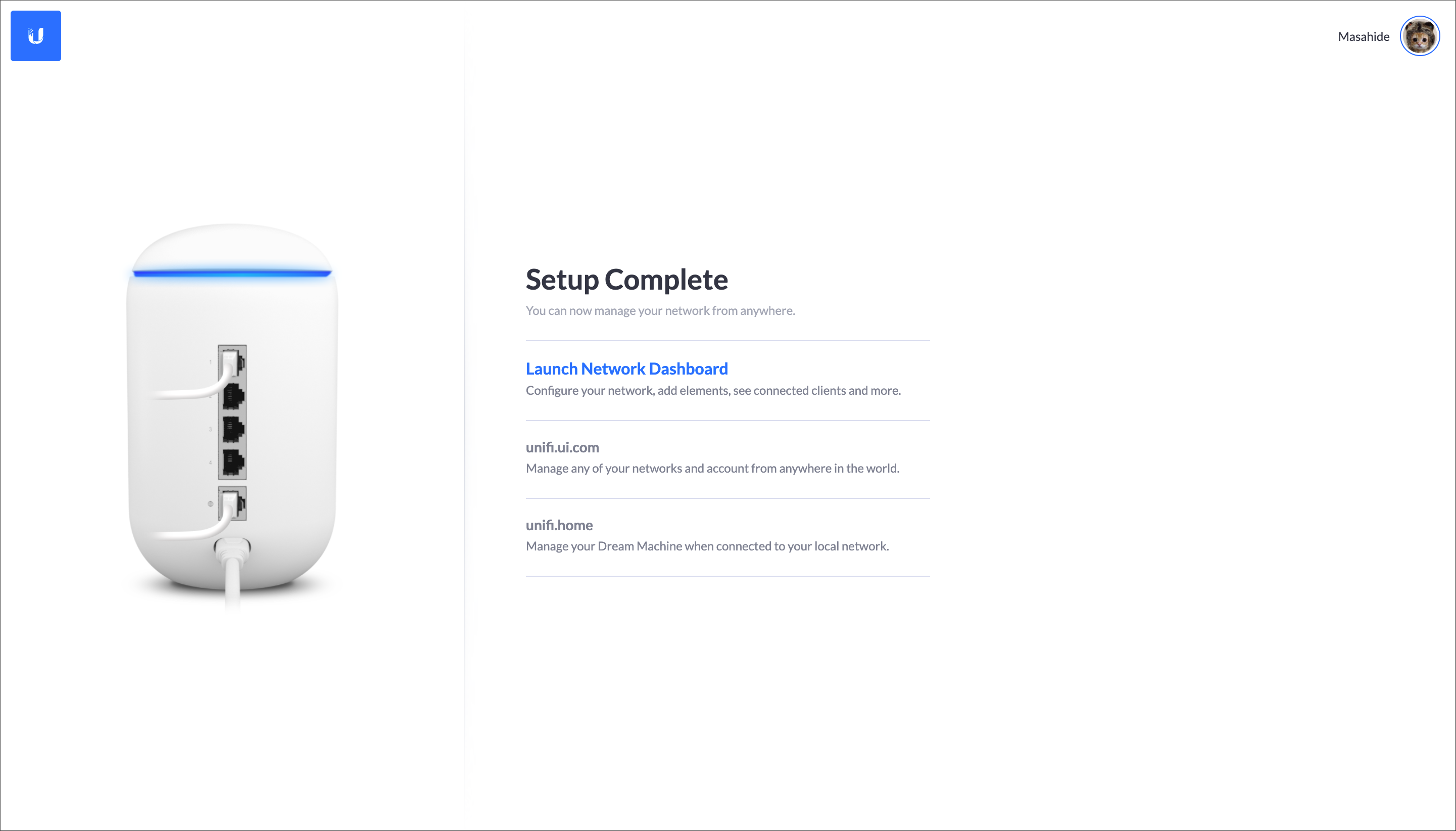

13. ［Launch Network Dashboard (ダッシュボードを起動)］リンクを押します。

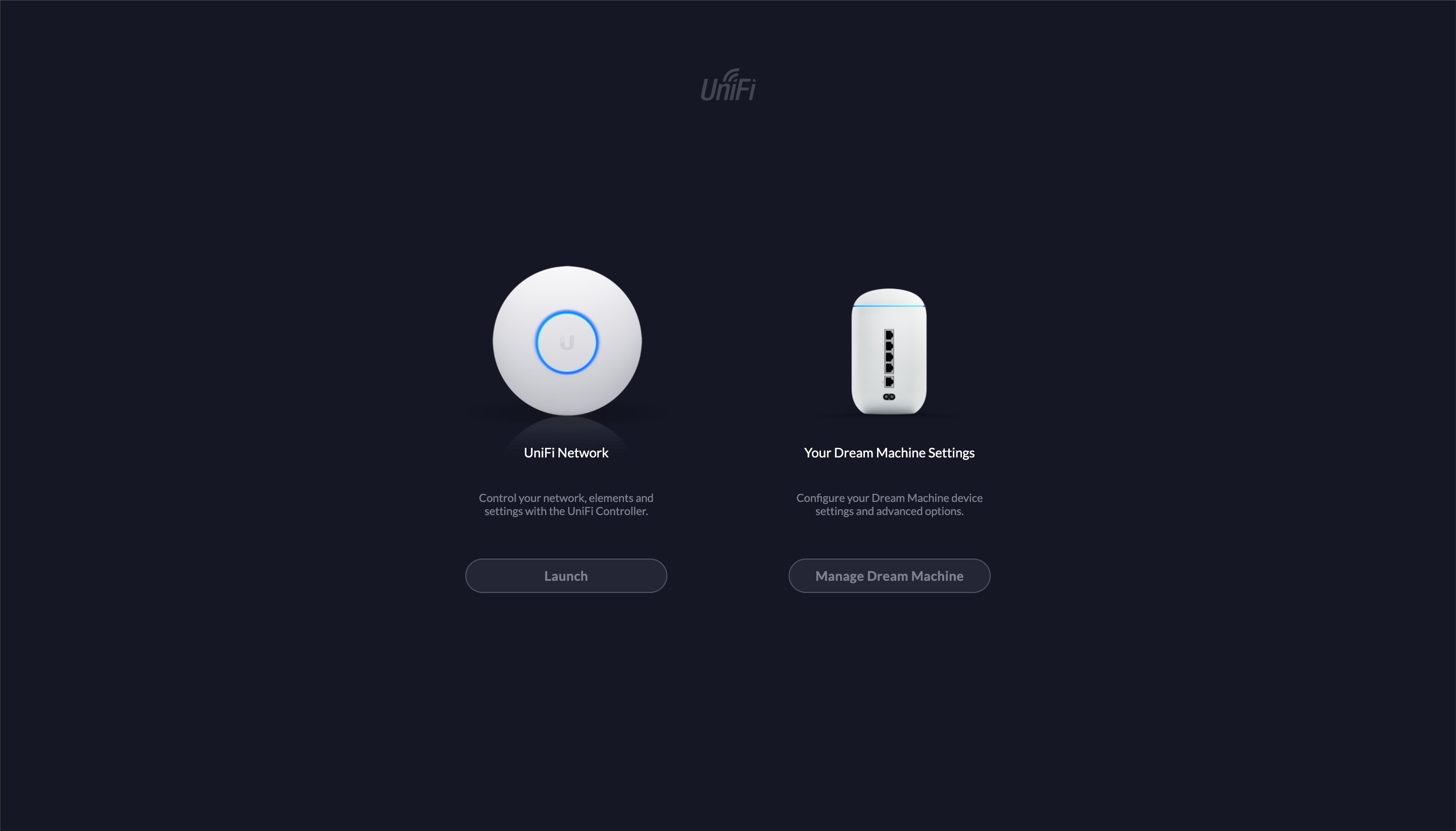

14. ［Your Dream Machine Settings］の［Manage Dream Machine］ボタンを押します。

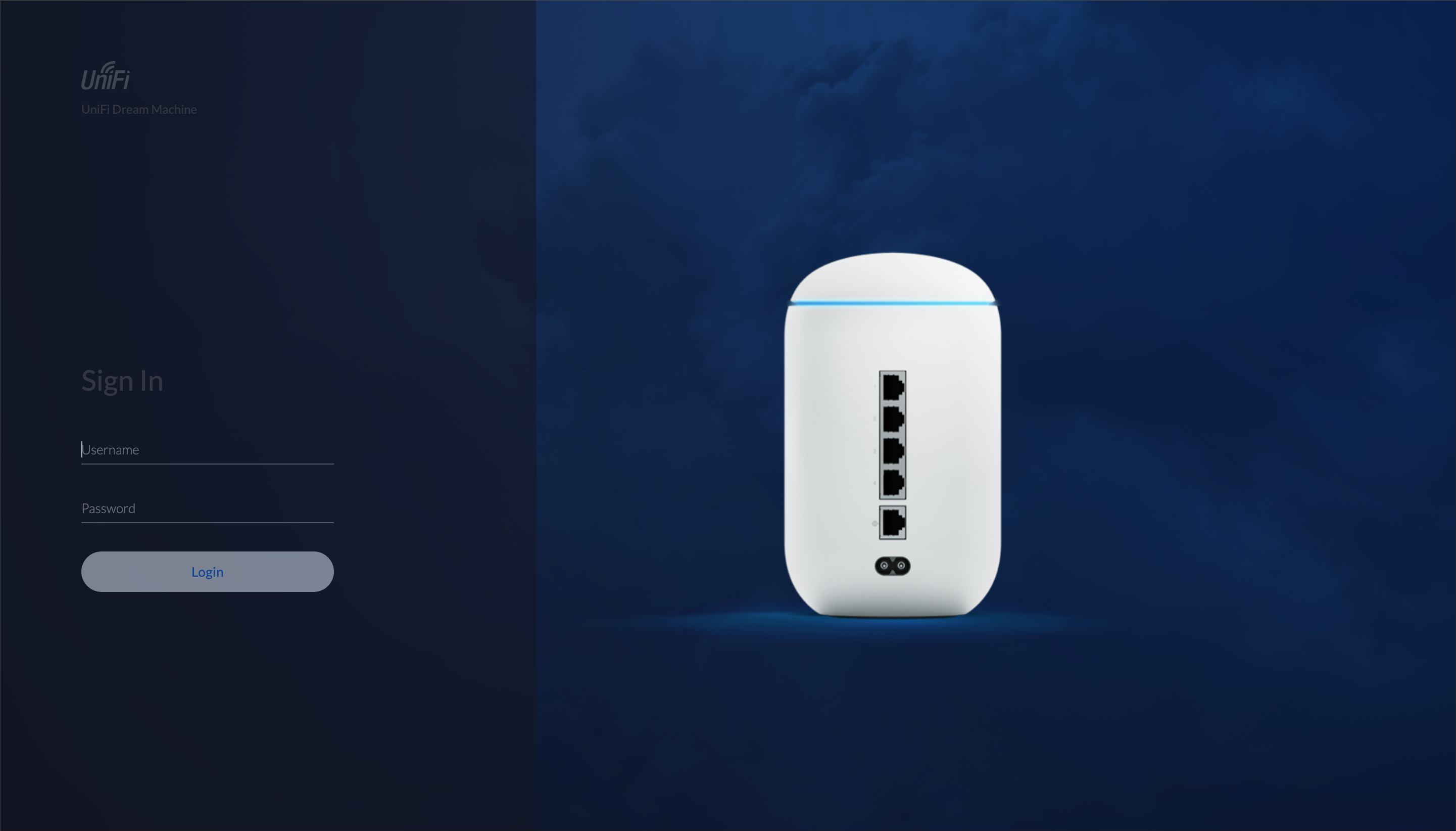

15. UniFi Management Portalが表示されます。Ubiquitiアカウントを入力し、［Login (ログイン)］ボタンを押します。
  Ubiquitiアカウントでログインできない場合、［Username (ユーザー名)］と［Password (パスワード)］の両方に ubnt と入力し［Login (ログイン)］ボタンを押します。

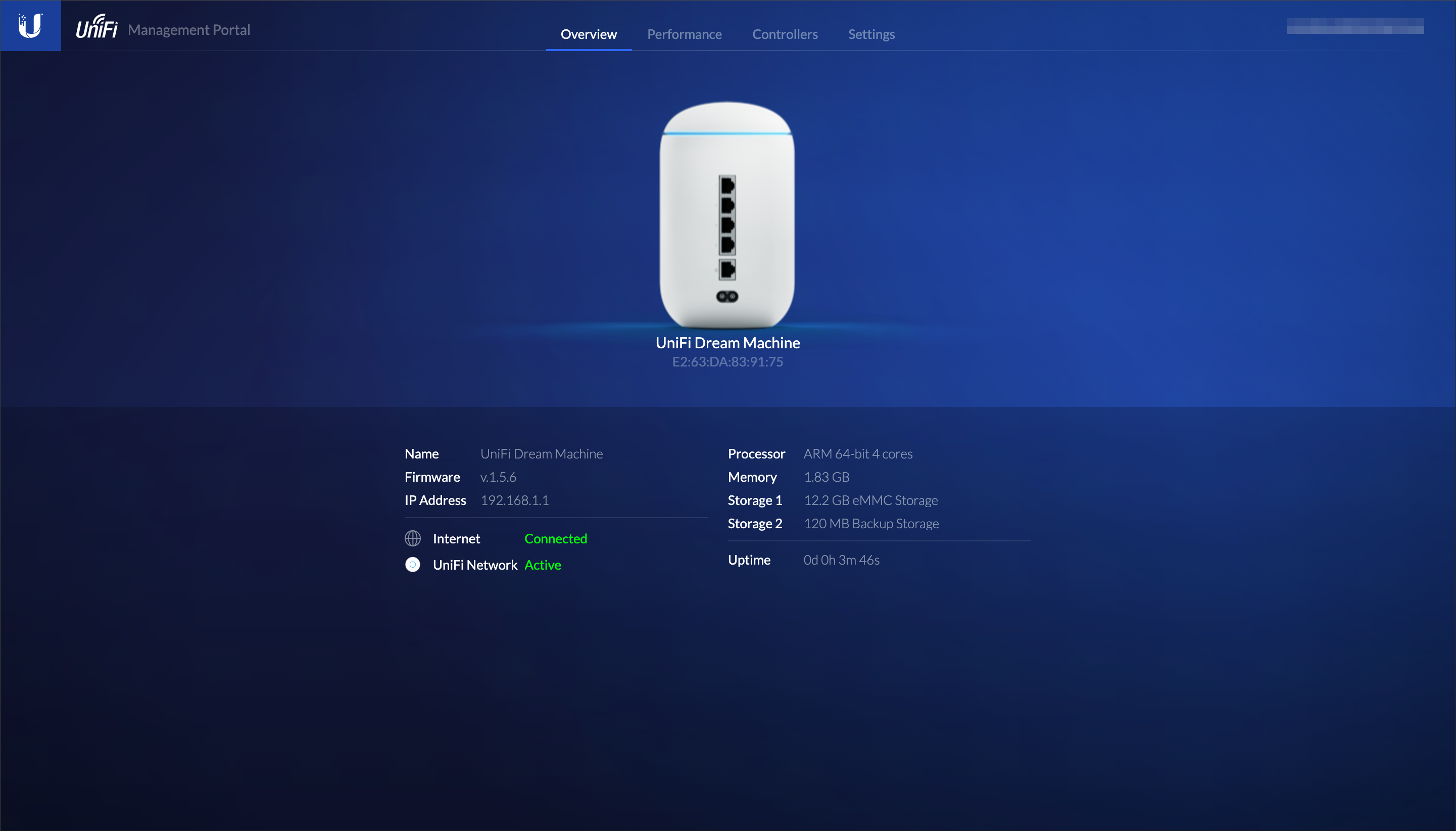

16. ［Overview (システム概要)］が表示され、システムの環境情報を確認できます。

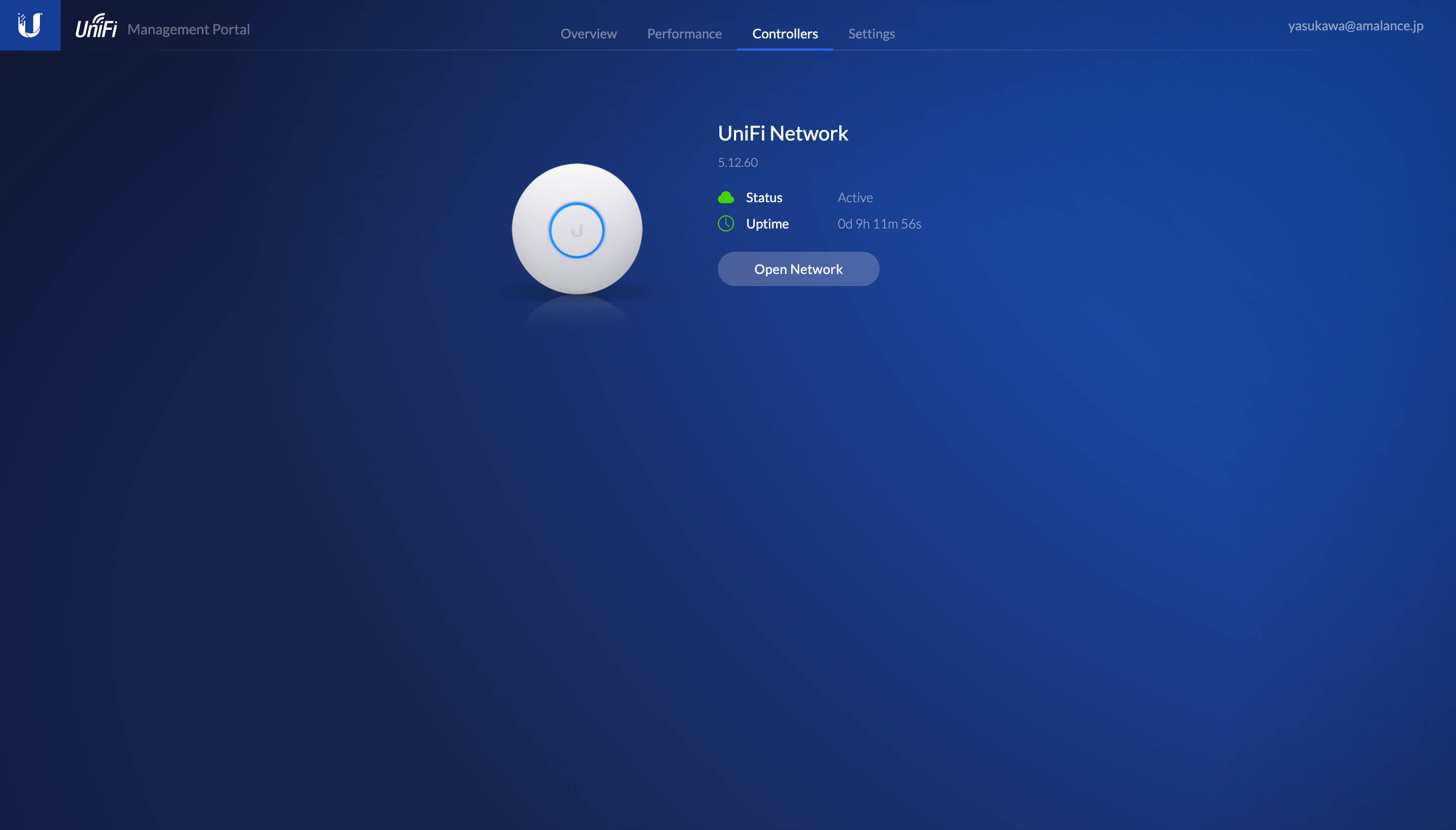

17. ［Controllers (コントローラ)］タブに移動し、［UniFi Network］の［Open Network］ボタンを押します。

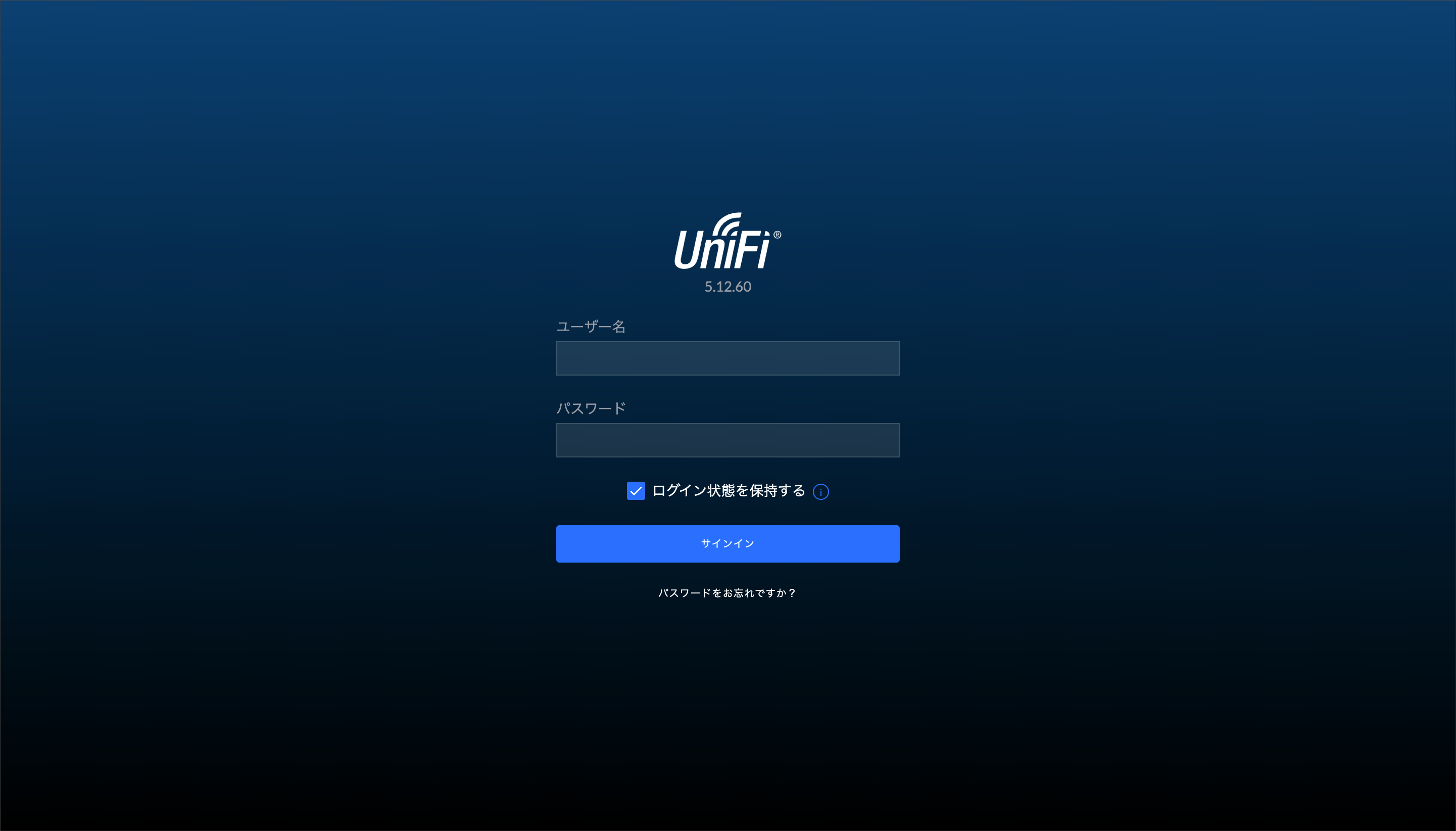

18. Ubiquitiアカウントで[UniFi Network Management Controller (UniFi Network管理画面)]にログインします。

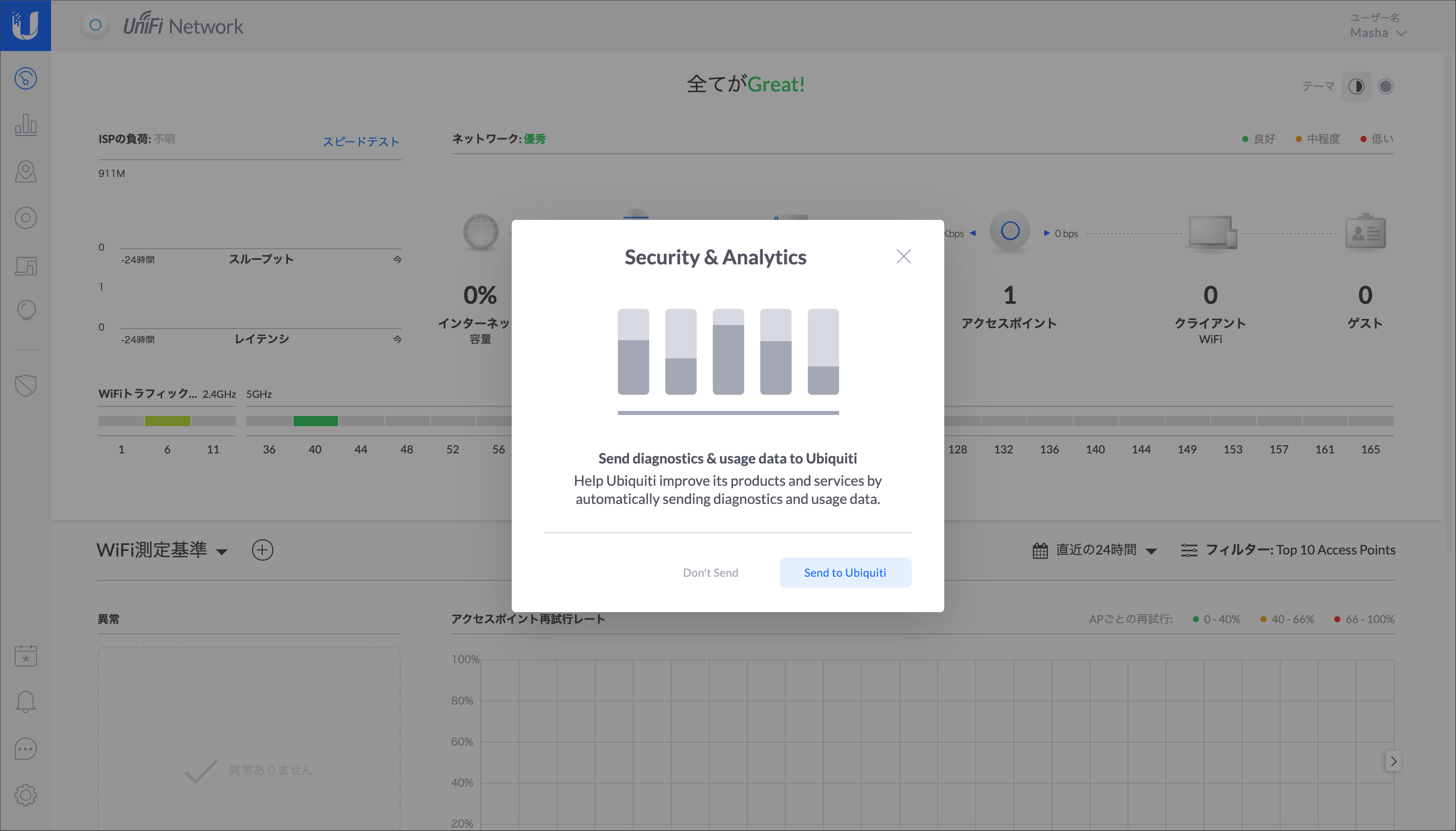

19. 製品品質向上のための診断情報の送信に同意する場合は［Send to Ubiquiti (Ubiquiti inc.に診断情報を送る)］ボタンを押します。
20. ［Dashboard (ダッシュボード)］が表示されます。

仕様

UDM
寸法	ø110 x 184.2 mm
重量	1.05 kg
管理インターフェイス	UniFi Network (ブラウザまたはモバイルアプリ) UniFi Network Cloud Portal (複数のUniFi Networkをクラウドから一元管理)
ネットワークインターフェイス	10/100/1000 Mbps RJ45 イーサネットポート x 4
最大消費電力	26 W
電源方式	AC電源コード
電源	内蔵AC/DC電源アダプタ (24 V, 0.6 A)
対応電力範囲	100 ~ 240 VAC
LED	システムステータス
動作周波数	2.4 GHz 5 GHz
最大TX出力
2.4 GHz	23 dBm
5 GHz	30 dBm
アンテナ	デュアルバンドクワッド極性アンテナ x 1
アンテナゲイン
2.4 GHz	3 dBi
5 GHz	4.5 dBi
Wi-Fi規格	802.11 a/b/g/n/ac/ac-wave2
ワイヤレスセキュリティ	WEP, WPA-PSK, WPA-Enterprise (WPA/WPA2, TKIP/AES)
動作温度	-10 ~ 45 °C
動作湿度	5 ~ 95 % (結露しないこと)
適合基準	CE, FCC, IC
