パッケージの内容
 |
|---|
| UniFi Switch 16port 150W |
 |
|---|
| 電源コード |
 |
|---|
| マウント用ブラケット (数量 2) |
 |
|---|
| ブラケット用ネジ (数量 8) |
 |
|---|
| マウント用ネジ (数量 4) |
 |
|---|
| ケージナット (数量 4) |
 |
|---|
| ゴム足 (数量 4) |

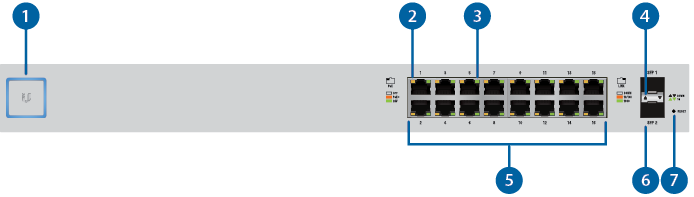

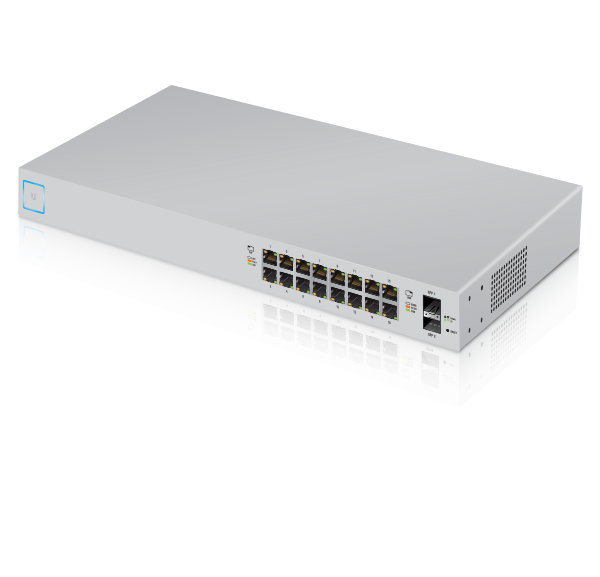

ハードウェアの概要
システムLED |
|
|---|---|
|
白の点灯 |
工場出荷時の状態 デバイスはコントローラへの追加を待っています。 |
|
白 / 青の早い点滅 |
ファームウェアの更新中 デバイスはビジー状態のためそのまましばらく待ちます。 |
|
青の点灯 |
正常に稼働中 デバイスはコントローラに追加され正常に稼働しています。 |
|
オフ |
オフライン 電源やイーサネットケーブルの抜けを確認してください。 |
RJ45 PoE LED (ポート 1 ~ 16) |
|
|
オフ |
PoEなし |
|
黄 |
IEEE 802.3af / at |
|
緑 |
24 V パッシブPoE |
RJ45 スピード / リンク / アクティビテ LED (ポート 1 ~ 16) |
|
|
オフ |
リンクなし |
|
黄 |
10/100 Mbpsでリンクを確立 点滅はアクティビティを示します。 |
|
緑 |
1000 Mbpsでリンクを確立 点滅はアクティビティを示します。 |
SFP リンク / アクティビティ LED (ポート 1 ~ 2) |
|
|
オフ |
リンクなし |
|
緑 |
1 Gbpsでリンクを確立 点滅はアクティビティを示します。 |
RJ45 (ポート 1 ~ 16) |
|
|
RJ45ポートはPower over Ethernet (PoE) および10/100/1000イーサネット接続をサポートします。 |
|
SFP (ポート 1 ~ 2) |
|
|
ホットスワップ可能なSFPポートは1 Gbpsの接続をサポートします。 |
|
リセットボタン |
|
|
UniFi Switchの場合、このボタンには次の2つの機能があります。
|
|
コンソールポート |
|---|
|
コマンドラインインターフェイス (CLI) 管理用のRJ45シリアルコンソールポート。コンソールポートをコンピュータに接続するには、ロールオーバーケーブルとしてRJ45-DB9シリアルコンソールケーブルを使用します。その後、必要に応じて次の設定を行います。
|

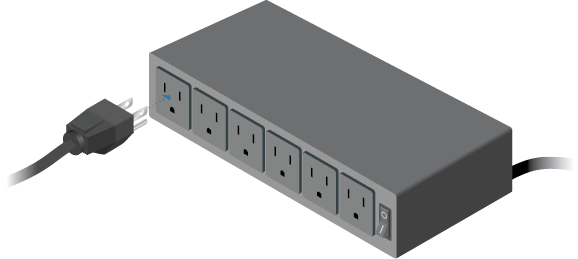

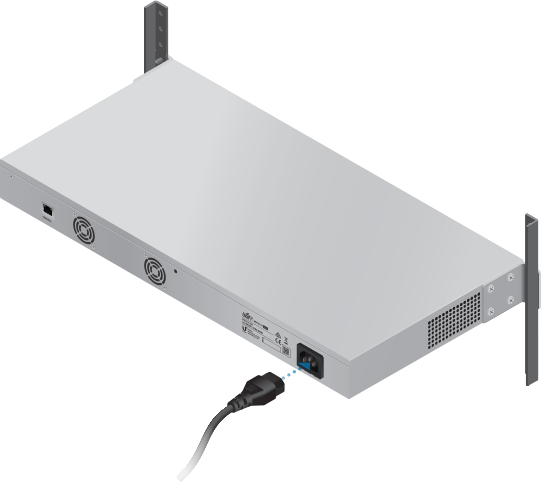

電源ポート |
|
同梱の電源コードを電源ポートに接続してください。 |
ハードウェアの設置

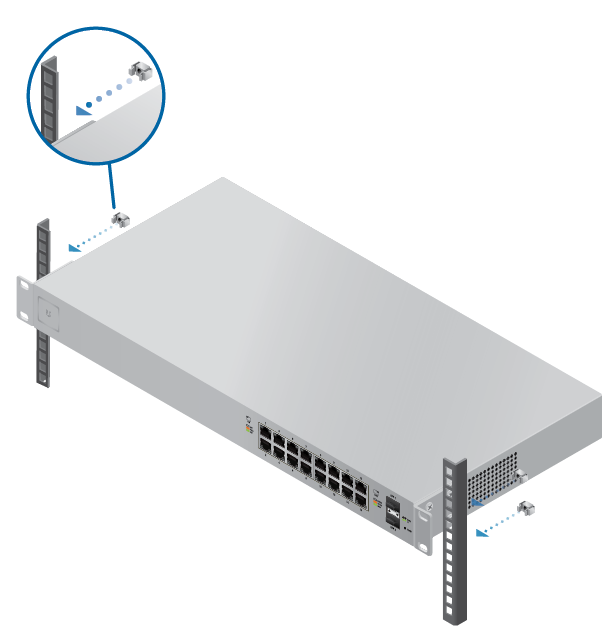

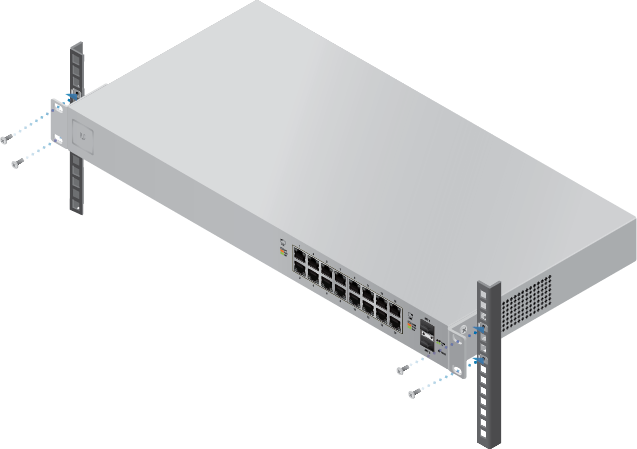

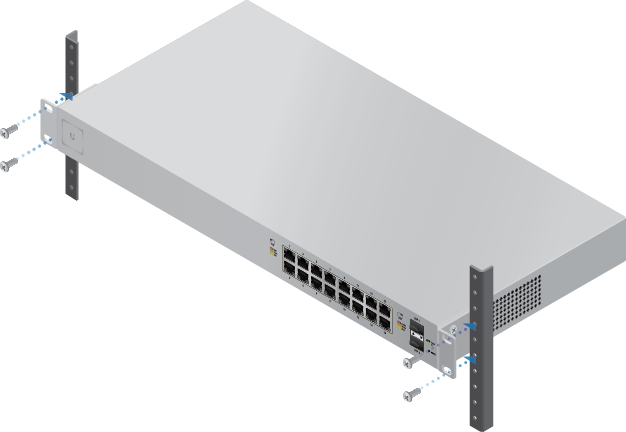

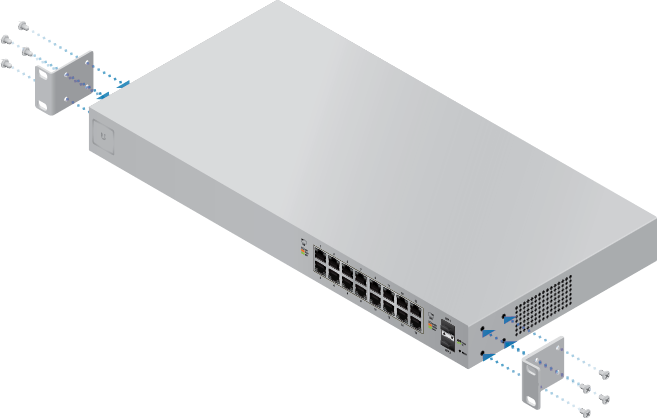

ラックマウント (オプション)
または
イーサネットの接続

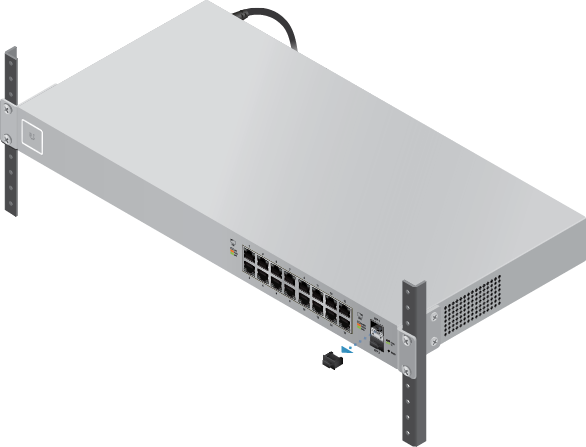

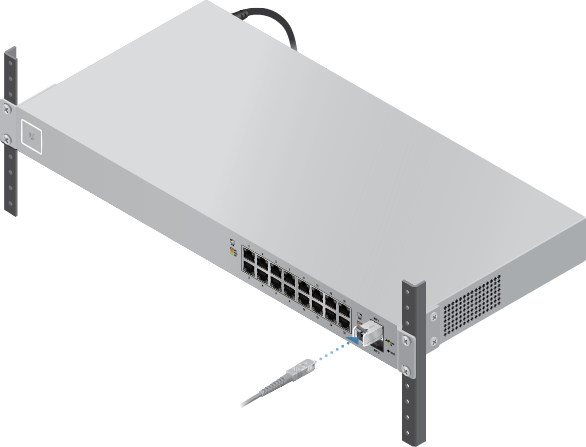

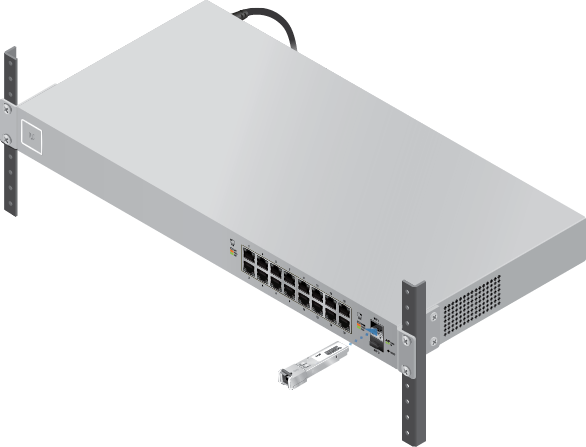

SFPポートの使用
コントローラによる管理
|
|
注意：UniFi Controller v5.4以降が必要となります。 |
|---|

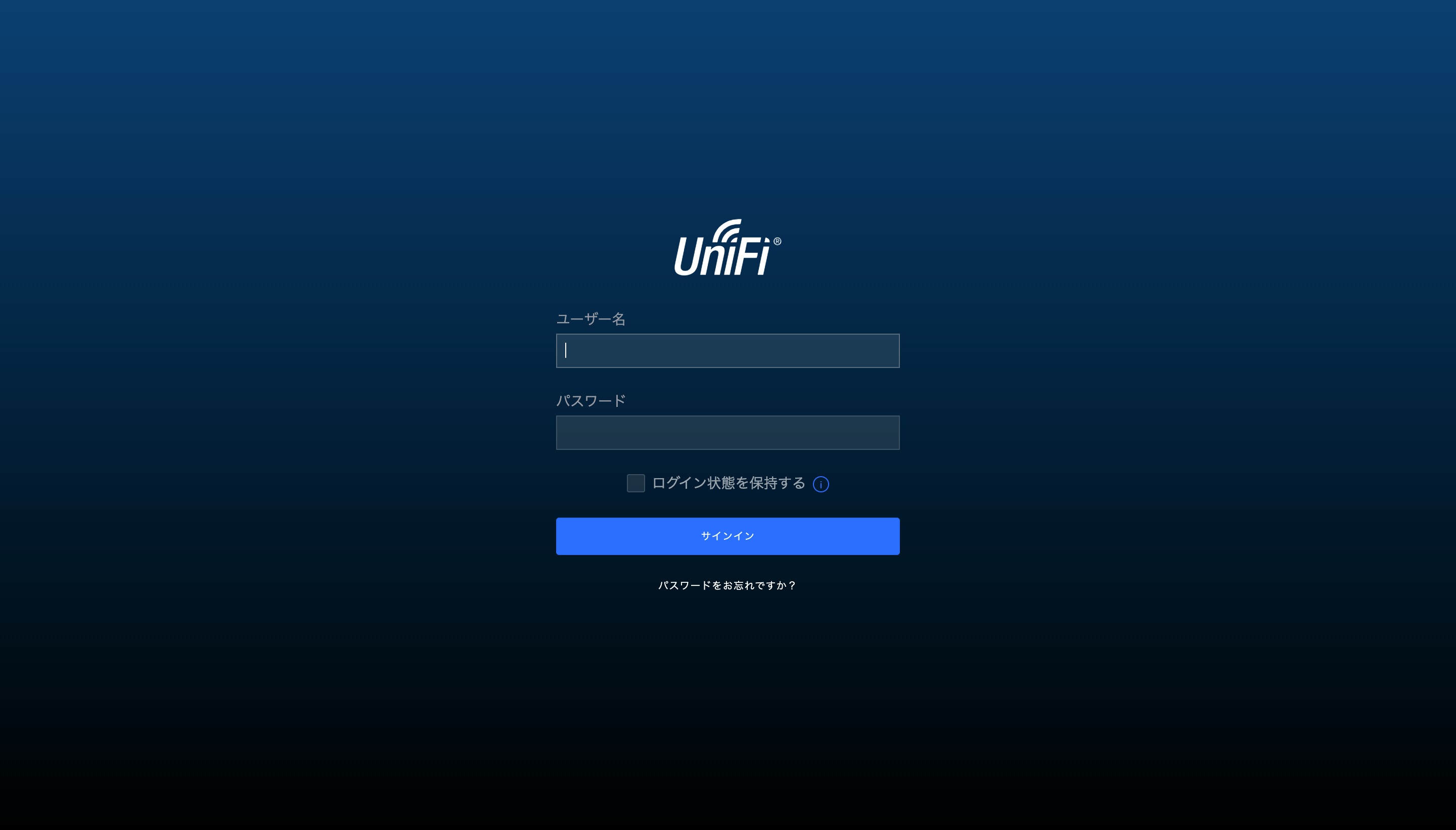

Cloud Key (Cloud Key Gen2 または Cloud Key Gen2 Plus) に割り当てられたIPアドレスにWebブラウザ (Chromeを推奨) でアクセスし、UniFi Network Controller管理インターフェイスのログイン画面を呼び出します。そこでユーザー名とパスワードを入力し、［Sign In (サインイン)］をクリックします。
|
|
注意：UniFi Network ControllerのIPアドレスは、Cloud KeyのLCD画面に表示されます。 |
|---|
新しいデバイスをUniFi Network Controllerに適用するには、
- UniFi Network Controllerダッシュボードの左側のメニューバーで、［Devices (デバイス)］をクリックします。
- ［Pending Adoption (追加保留中)］となっているデバイスを見つけ、［Adopt (追加)］をクリックします。
- デバイスのシステムLEDが青に変わって、正常に追加されたことを確認します。
仕様
|
US-16-150W |
|
|
寸法 |
443 x 43 x 221 mm |
|---|---|
|
重量 |
2.80 kg |
|
ノンブロッキングラインレート合計 |
18 Gbps |
|
最大消費電力 |
150 W |
|
電源方式 |
100 ~ 240 VAC, 50 / 60 Hz, ユニバーサル入力 |
|
電源 |
AC/DC内蔵 (150 W DC) |
|
ラックマウント |
可能、1Uサイズ |
|
ポートごとのLED |
|
| RJ45 データポート | PoE, スピード / リンク / アクティビティ |
| SFP データポート | スピード / リンク / アクティビティ |
|
インターフェイス |
|
| ネットワークインターフェイス | 10/100/1000 Mbps RJ45 イーサネットポート x 16 1 Gbps SFP イーサネットポート x 2 |
| 管理インターフェイス | RJ45 シリアルポートアウトオブバンド、イーサネットインバンド x 1 |
|
動作温度 |
-5 ~ 40 °C |
|
動作湿度 |
5 ~ 95 % (結露しないこと) |
|
衝撃および振動 |
ETSI300-019-1.4 Standard |
|
適合基準 |
CE, FCC, IC |
|
ポートごとのPoE |
|
|
PoEインターフェイス |
PoE+ IEEE 802.3af / at (ピン 1, 2+, 3, 6-) |
|---|---|
|
ポートあたりの最大ワット数 |
|
| PoE+ | 34.2 W |
| パッシブPoE | 17 W |
|
PoE電圧範囲 |
|
| 802.3at モード | 50 ~ 57 V |
| 24 V パッシブPoE | 20 ~ 27 V |
