パッケージの内容
 |
|---|
| UniFi Switch 16port XG |
 |
|---|
| 電源コード |
 |
|---|
| ブラケット (数量 2) |
 |
|---|
| ブラケット用ネジ (数量 8) |
 |
|---|
| マウント用ネジ (数量 4) |
 |
|---|
| ケージナット (数量 4) |
ハードウェアの概要

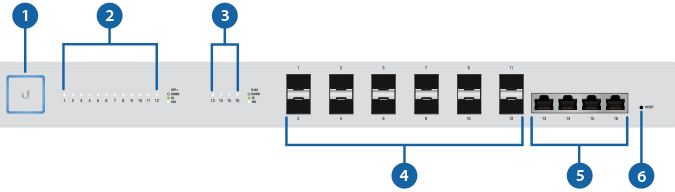

システムLED |
|
|---|---|
|
白の点灯 |
工場出荷時の状態 デバイスはコントローラへの追加を待っています。 |
|
白 / 青の早い点滅 |
ファームウェアの更新中 デバイスはビジー状態のためそのまましばらく待ちます。 |
|
青の点灯 |
正常に稼働中 デバイスはコントローラに追加され正常に稼働しています。 |
|
オフ |
オフライン 電源やイーサネットケーブルの抜けを確認してください。 |
SFP+ スピード / リンク / アクティビティ LED (ポート 1 ~ 12) |
|
|
オフ |
リンクなし |
|
緑 |
点灯：1 Gbpsでリンクを確立 点滅：アクティビティ |
|
白 |
点灯：10 Gbpsでリンクを確立 点滅：アクティビティ |
RJ45 スピード / リンク / アクティビティ LED (ポート 13 ~ 16) |
|
|
オフ |
リンクなし |
|
緑 |
点灯：1 Gbpsでリンクを確立 点滅：アクティビティ |
|
白 |
点灯：10 Gbpsでリンクを確立 点滅：アクティビティ |
SFP+ (ポート 1 ~ 12) |
|
|
ホットスワップ可能なSFP+ポートは1 Gbpsおよび10 Gbpsの接続をサポートします。 |
|
RJ45 (ポート 13 ~ 16) |
|
|
RJ45ポートは1 Gbpsおよび10 Gbpsのイーサネット接続をサポートします。 |
|
リセットボタン |
|
|
UniFi Switchの場合、このボタンには次の2つの機能があります。
|
|

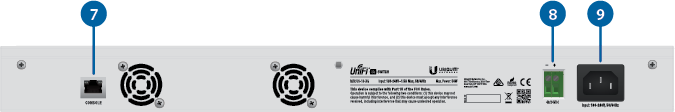

コンソールポート |
||
|---|---|---|
|
コマンドラインインターフェイス (CLI) 管理用のRJ45シリアルコンソールポート。コンソールポートをコンピュータに接続するには、ロールオーバーケーブルとしてRJ45-DB9シリアルコンソールケーブルを使用します。その後、必要に応じて次の設定を行います。
|
||
DC入力 |
||
|
48 / 24 VDC入力は、最小電力56 W、57 ~ 20 Vの冗長またはスタンドアロンDC電源 (別売) を接続できます。
|
||
電源ポート |
||
|
同梱の電源コードを電源ポートに接続してください。 |

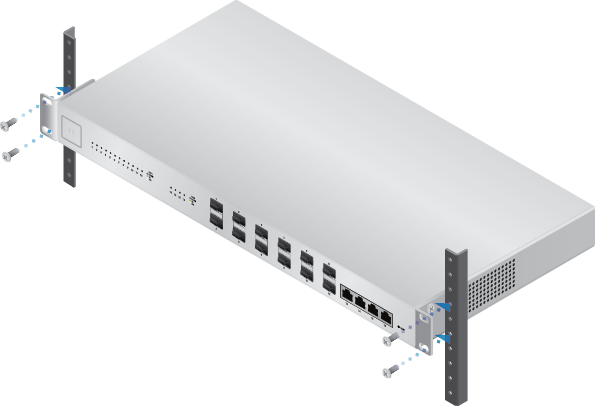

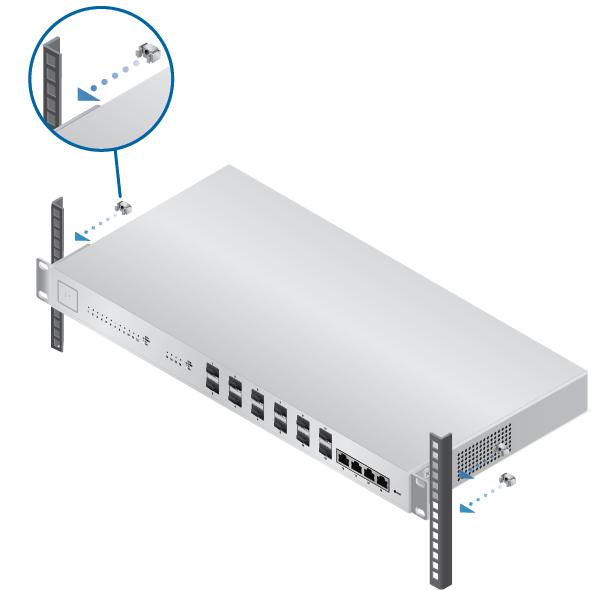

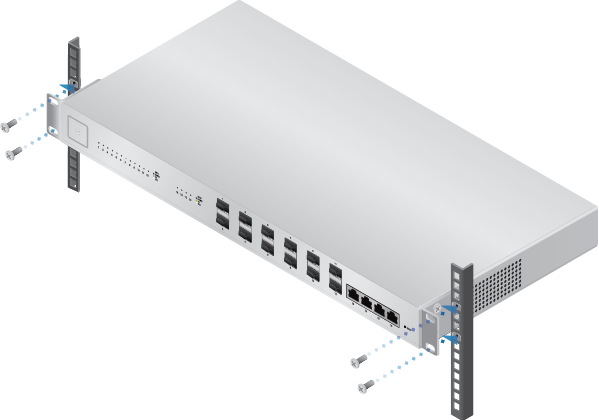

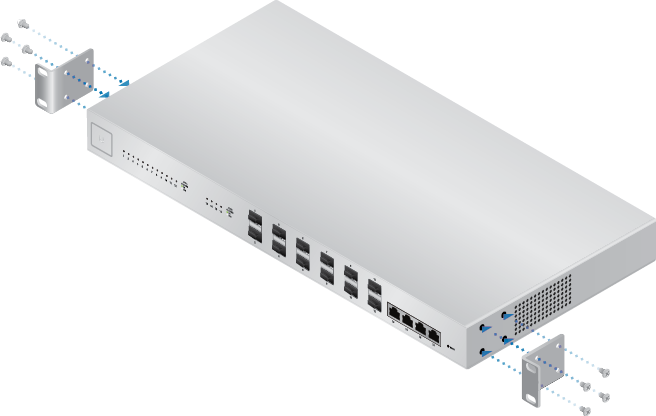

ハードウェアの設置
または

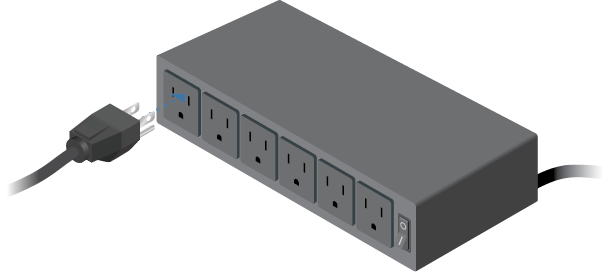

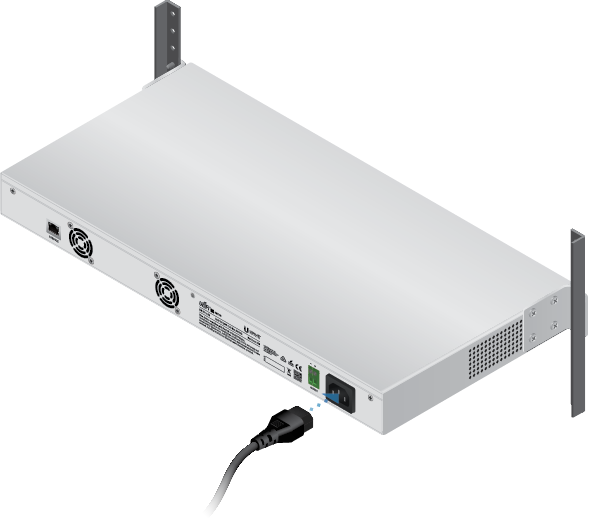

電源の接続

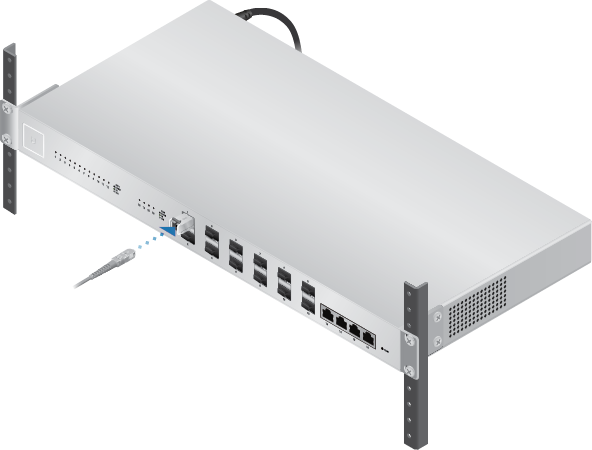

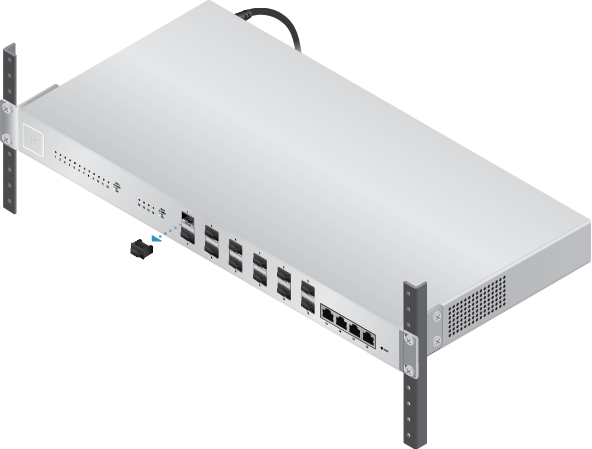

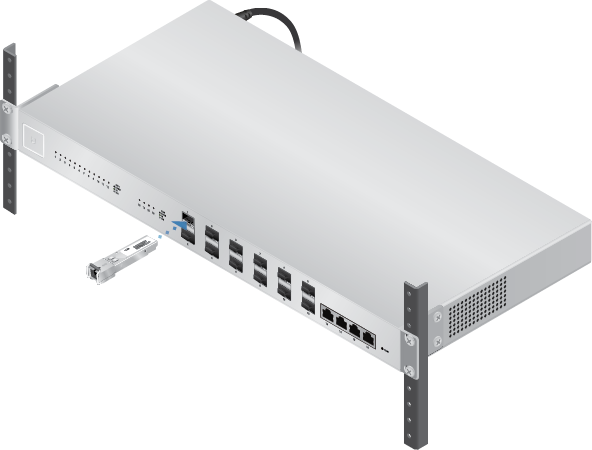

SFPポートの使用
|
|
注意：互換性のあるSFPモジュールの情報については、別途お問い合わせください。 |
|---|
イーサネットの接続
コントローラによる管理
|
|
注意：UniFi Controller v5.4以降が必要となります。 |
|---|

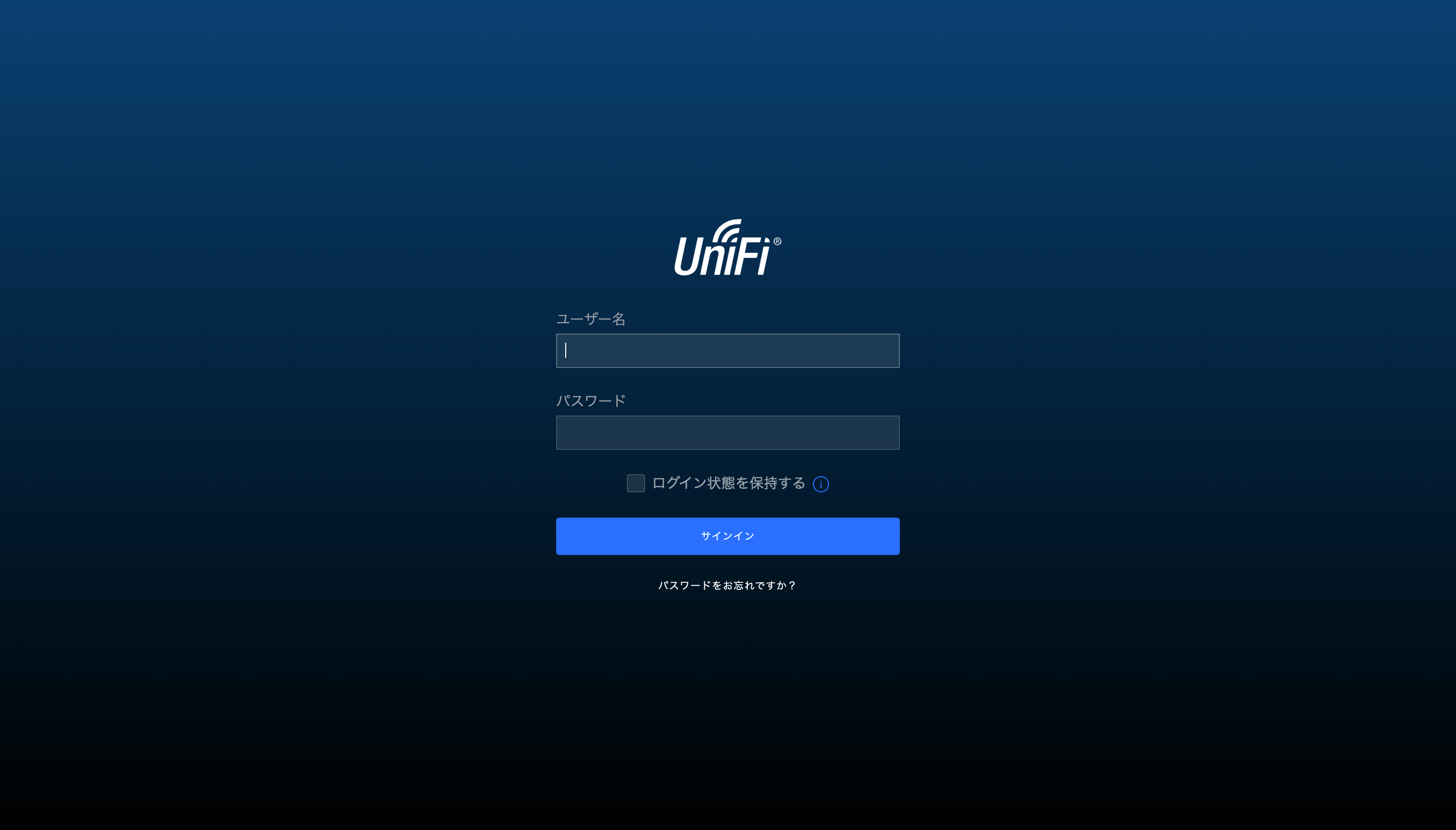

Cloud Key (Cloud Key Gen2 または Cloud Key Gen2 Plus) に割り当てられたIPアドレスにWebブラウザ (Chromeを推奨) でアクセスし、UniFi Network Controller管理インターフェイスのログイン画面を呼び出します。そこでユーザー名とパスワードを入力し、［Sign In (サインイン)］をクリックします。
|
|
注意：UniFi Network ControllerのIPアドレスは、Cloud KeyのLCD画面に表示されます。 |
|---|
新しいデバイスをUniFi Network Controllerに適用するには、
- UniFi Network Controllerダッシュボードの左側のメニューバーで、［Devices (デバイス)］をクリックします。
- ［Pending Adoption (追加保留中)］となっているデバイスを見つけ、［Adopt (追加)］をクリックします。
- デバイスのシステムLEDが青に変わって、正常に追加されたことを確認します。
仕様
| US-16-XG | |
| 寸法 | 443 x 221 x 43 mm |
|---|---|
| 重量 | 2.67 kg |
| ノンブロッキングラインレート合計 | 160 Gbps |
| 最大消費電力 | 36 W (SFP / SFP+ モジュールを除く) |
| 電源方式 | |
| AC | 100 ~ 240 VAC / 50 / 60 Hz, ユニバーサル入力 |
| DC | 48 VDC / 24 VDC |
| 電源 | AC/DC内蔵 (56 W DC) |
| 対応電力範囲 | 100 ~ 240 VAC 57 ~ 20 VDC |
| ラックマウント | 可能、1Uサイズ |
| ESD/EMP保護 | ± 24 kV 気中、± 24 kV 接触 |
| 衝撃および振動 | ETSI300-019-1.4 Standard |
| ポートごとのLED | |
| SFP+ データポート | スピード / リンク / アクティビティ |
| RJ45 データポート | スピード / リンク / アクティビティ |
| インターフェイス | |
| ネットワークインターフェイス | 1/10 Gbps SFP+ イーサネットポート x 12 1/10 Gbps RJ45 イーサネットポート x 4 |
| 管理インターフェイス | RJ45 シリアルポートアウトオブバンド x 1、イーサネットインバンド |
| 動作温度 | -5 ~ 40 °C |
| 動作湿度 | 5 ~ 95% (結露しないこと) |
| 適合基準 | CE, FCC, IC |
