パッケージの内容
 |

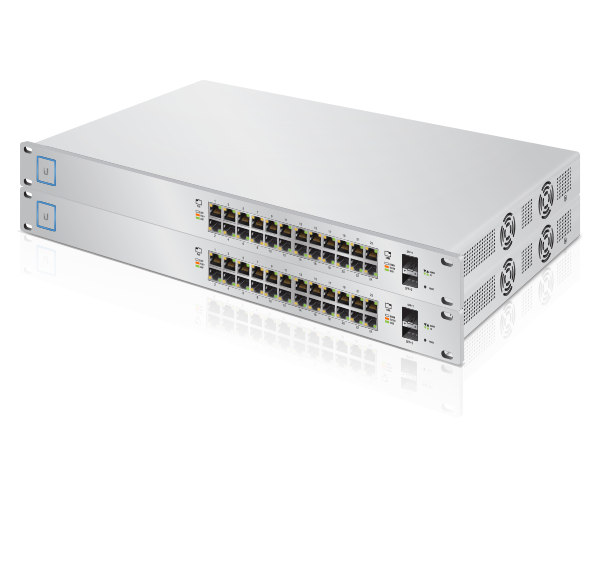

|---|
| UniFi Switch 24port 250W / 500W |
 |
|---|
| 電源コード |
 |
|---|
| マウント用ネジ (数量 4) |
 |
|---|
| ケージナット (数量 4) |

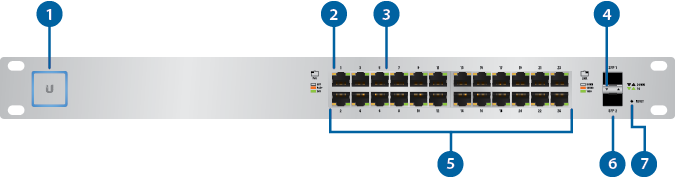

ハードウェアの概要
システムLED |
|
|---|---|
|
白の点灯 |
工場出荷時の状態 デバイスはコントローラへの追加を待っています。 |
|
白 / 青の早い点滅 |
ファームウェアの更新中 デバイスはビジー状態のためそのまましばらく待ちます。 |
|
青の点灯 |
正常に稼働中 デバイスはコントローラに追加され正常に稼働しています。 |
|
オフ |
オフライン 電源やイーサネットケーブルの抜けを確認してください。 |
RJ45 PoE LED (ポート 1 ~ 24) |
|
|
オフ |
PoEなし |
|
黄 |
IEEE 802.3af / at |
|
緑 |
24 V パッシブ PoE |
RJ45 スピード / リンク / アクティビティ LED (ポート 1 ~ 24) |
|
|
オフ |
リンクなし |
|
黄 |
10/100 Mbpsでリンクを確立 点滅はアクティビティを示します。 |
|
緑 |
1000 Mbpsでリンクを確立 点滅はアクティビティを示します。 |
SFP スピード / リンク / アクティビティ LED (ポート 1 ~ 2) |
|
|
オフ |
リンクなし |
|
緑 |
1 Gbpsでリンクを確立 点滅はアクティビティを示します。 |
RJ45 (ポート 1 ~ 24) |
|
|
RJ45ポートはPower over Ethernet (PoE) および10/100/1000イーサネット接続をサポートします。 |
|
SFP (ポート 1 ~ 2) |
|
|
ホットスワップ可能なSFPポートは1 Gbpsの接続をサポートします。 |
|
リセットボタン |
|
|
UniFi Switchの場合、このボタンには次の2つの機能があります。
|
|

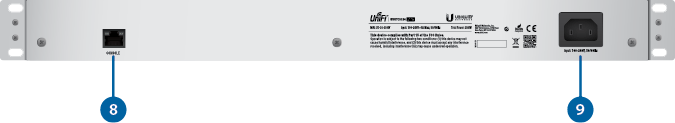

コンソールポート |
|---|
|
コマンドラインインターフェイス (CLI) 管理用のRJ45シリアルコンソールポート。コンソールポートをコンピュータに接続するには、ロールオーバーケーブルとしてRJ45-DB9シリアルコンソールケーブルを使用します。その後、必要に応じて次の設定を行います。
|

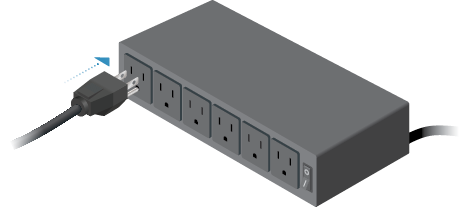

電源ポート |
|

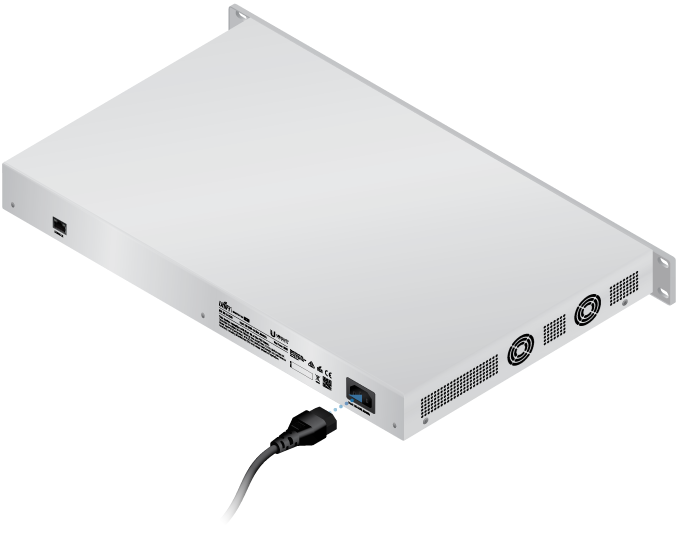

同梱の電源コードを電源ポートに接続してください。 |

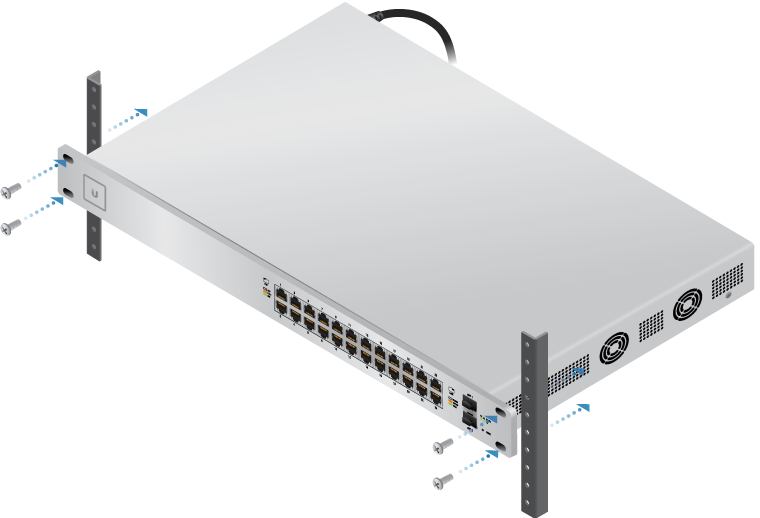

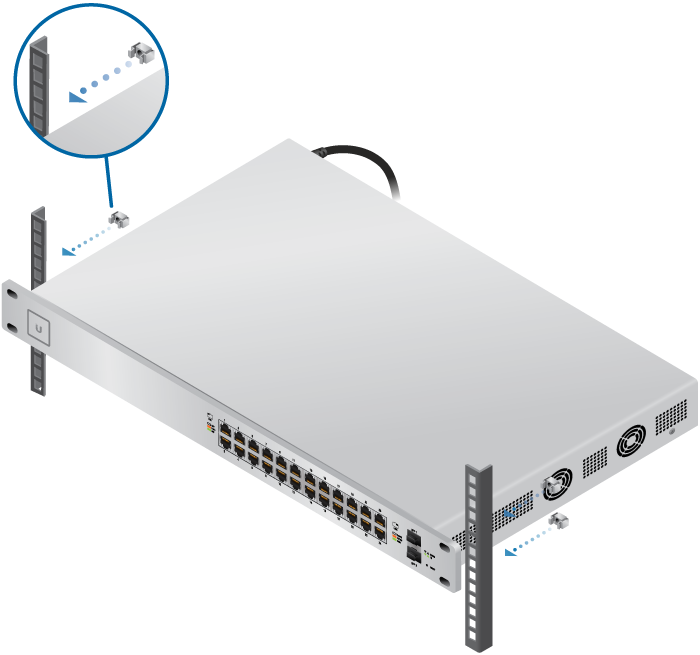

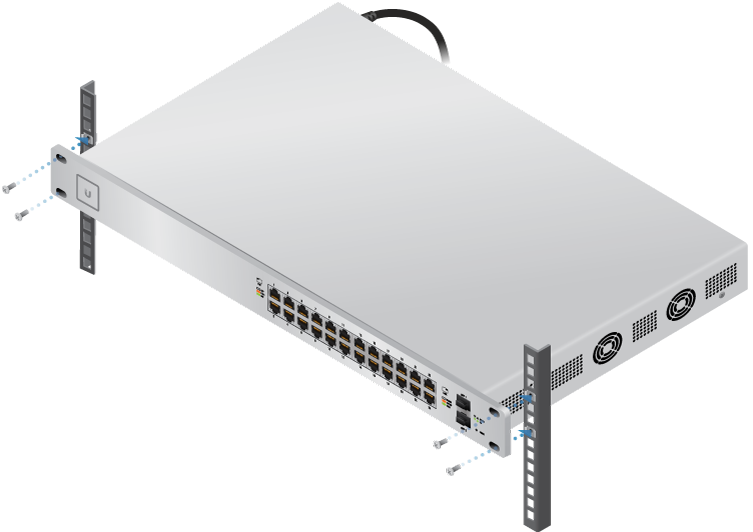

ハードウェアの設置
または

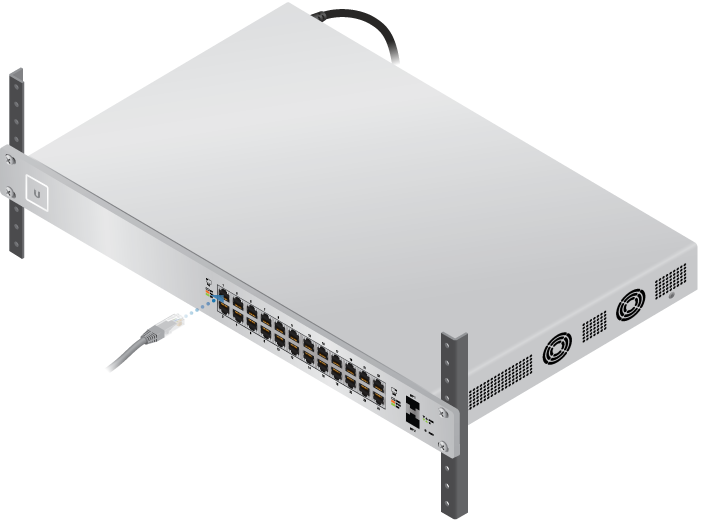

イーサネットの接続

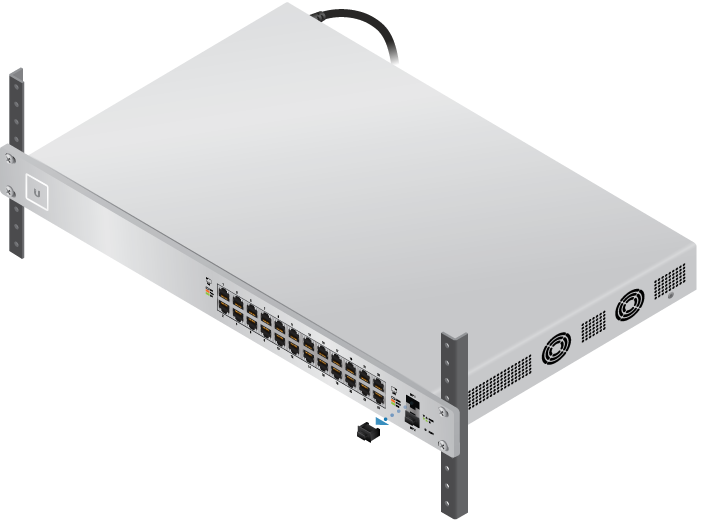

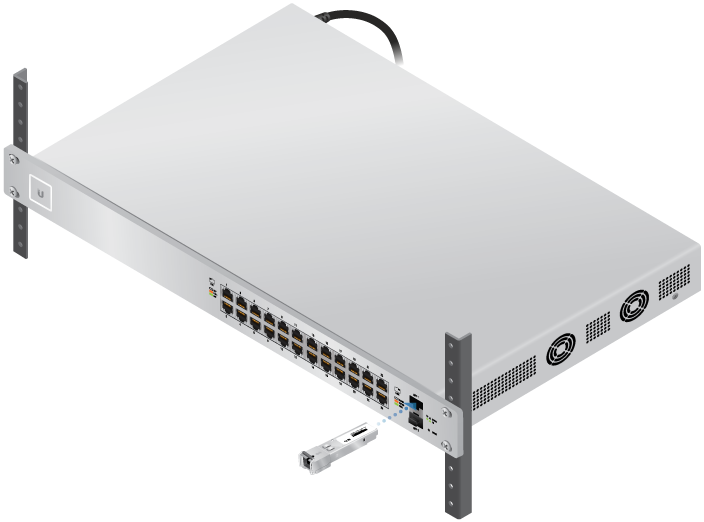

SFPポートの使用
|
|
注意：互換性のあるSFPモジュールの情報については、別途お問い合わせください。 |
|---|
コントローラによる管理
|
|
注意：UniFi Controller v5.4以降が必要となります。 |
|---|

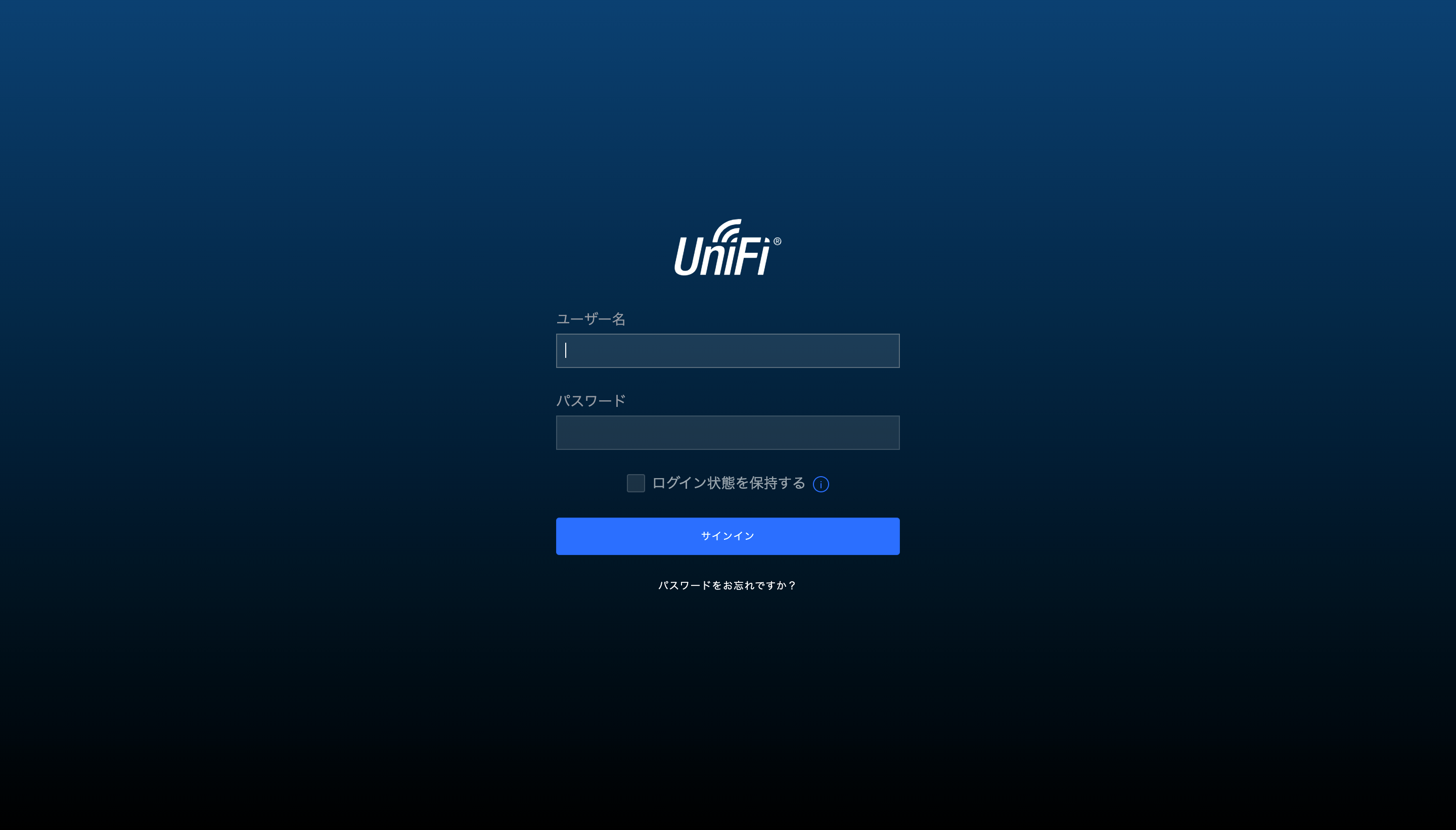

Cloud Key (Cloud Key Gen2 または Cloud Key Gen2 Plus) に割り当てられたIPアドレスにWebブラウザ (Chromeを推奨) でアクセスし、UniFi Network Controller管理インターフェイスのログイン画面を呼び出します。そこでユーザー名とパスワードを入力し、［Sign In (サインイン)］をクリックします。
|
|
注意：UniFi Network ControllerのIPアドレスは、Cloud KeyのLCD画面に表示されます。 |
|---|
新しいデバイスをUniFi Network Controllerに適用するには、
- UniFi Network Controllerダッシュボードの左側のメニューバーで、［Devices (デバイス)］をクリックします。
- ［Pending Adoption (追加保留中)］となっているデバイスを見つけ、［Adopt (追加)］をクリックします。
- デバイスのシステムLEDが青に変わって、正常に追加されたことを確認します。
仕様
|
US-24-250W / 500W |
|
|
寸法 |
485 x 43.7 x 285.4 mm |
|---|---|
|
重量 |
|
| US-24-250W | 4.7 kg |
| US-24-500W | 4.8 kg |
|
ノンブロッキングラインレート合計 |
26 Gbps |
|
最大消費電力 |
|
| US-24-250W | 250 W |
| US-24-500W | 500 W |
|
電源方式 |
100 ~ 240 VAC, 50 / 60 Hz, ユニバーサル入力 |
|
電源 |
|
| US-24-250W | AC/DC内蔵 (250 W DC) |
| US-24-500W | AC/DC内蔵 (500 W DC) |
|
ラックマウント |
可能、1Uサイズ |
|
ESD/EMP 保護 |
± 24 kV 気中、± 24 kV 接触 |
|
衝撃および振動 |
ETSI300-019-1.4 Standard |
|
ポートごとのLED |
|
| RJ45 データポート | PoE スピード / リンク / アクティビティ |
| SFP データポート | スピード / リンク / アクティビティ |
|
インターフェイス |
|
| ネットワークインターフェイス | 10/100/1000 Mbps RJ45 イーサネットポート x 24 1 Gbps SFP イーサネットポート x 2 |
| 管理インターフェイス | RJ45 シリアルポートアウトオブバンド、イーサネットインバンド x 1 |
|
動作温度 |
-5 ~ 40 °C |
|
動作湿度 |
5 ~ 95 % (結露しないこと) |
|
適合基準 |
CE, FCC, IC |
|
ポートごとのPoE |
|
|
PoEインターフェイス |
PoE+ IEEE 802.3af / at (ピン 1, 2+, 3, 6-) |
|---|---|
|
PSEによるPoE+最大給電ワット数 |
34.2 W |
|
IEEE 802.3at モード電圧範囲 |
50 ~ 57 V |
