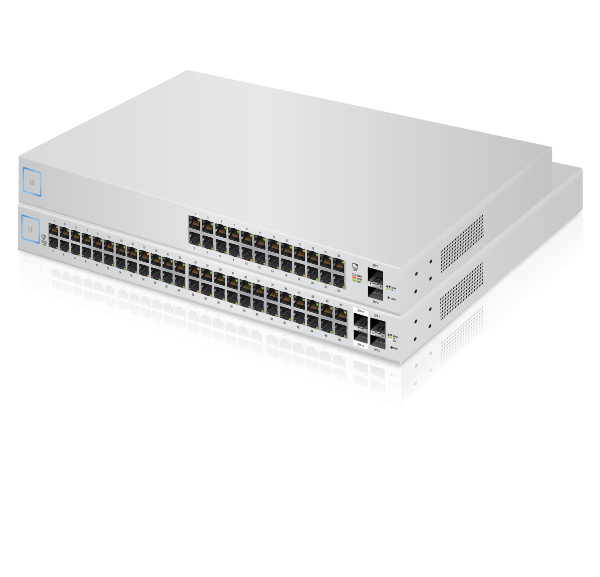

パッケージの内容
|
UniFi Switch 24port |
または |
UniFi Switch 48port |
|---|
 |
|---|
| 電源コード |
 |
|---|
| ブラケット (数量 2) |
 |
|---|
| ブラケット用ネジ (数量 8) |
 |
|---|
| マウント用ネジ (数量 4) |
 |
|---|
| ケージナット (数量 4) |
 |
|---|
| ゴム足 (数量 4) |
ハードウェアの概要
システムLED |
|
|---|---|
|
白の点灯 |
工場出荷時の状態 デバイスはコントローラへの追加を待っています。 |
|
白 / 青の早い点滅 |
ファームウェアの更新中 デバイスはビジー状態のためそのまましばらく待ちます。 |
|
青の点灯 |
正常に稼働中 デバイスはコントローラに追加され正常に稼働しています。 |
|
オフ |
オフライン 電源やイーサネットケーブルの抜けを確認してください。 |
RJ45 スピード / リンク / アクティビティ LED | |
|
オフ |
リンクなし |
|
黄 |
10/100 Mbpsでリンクを確立 点滅はアクティビティを示します。 |
|
緑 |
1000 Mbps (1 Gpbs) でリンクを確立 点滅はアクティビティを示します。 |
SFP+ スピード / リンク / アクティビティ LED (US-48のみ) |
|
|
オフ |
リンクなし |
|
緑 |
1 Gbpsでリンクを確立 点滅はアクティビティを示します。 |
|
白 |
10 Gbpsでリンクを確立 点滅はアクティビティを示します。 |
SFP スピード / リンク / アクティビティ LED |
|
|
オフ |
リンクなし |
|
緑 |
1 Gbpsでリンクを確立 点滅はアクティビティを示します。 |

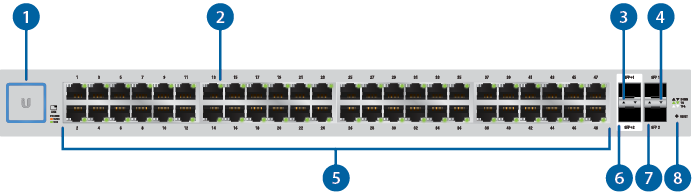

RJ45 ポート |
|
|
RJ45ポートは10/100/1000イーサネット接続をサポートします。 |
|
SFP+ ポート (US-48のみ) |
|
|
ホットスワップ可能なSFP+ ポートは10 Gbps接続をサポートします。 |
|
SFP ポート |
|
|
ホットスワップ可能なSFPポートは1 Gbps接続をサポートします。 |
|
リセットボタン |
|
|
UniFi Switchの場合、このボタンには次の2つの機能があります。
|
|

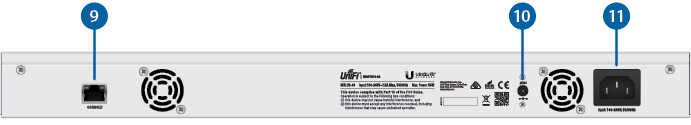

Console Port |
||
|---|---|---|
|
コマンドラインインターフェイス (CLI) 管理用のRJ45シリアルコンソールポート。コンソールポートをコンピュータに接続するには、ロールオーバーケーブルとしてRJ45-DB9シリアルコンソールケーブルを使用します。その後、必要に応じて次の設定を行います。
|
||
DC入力 |
||
|
25 VDC入力は、最小電力25 W (US-24) または56 W (US-48), 25 ~ 16 V, および2.5 mm DC電源インラインコネクタで、冗長またはスタンドアロンのDC電源 (別売) を接続できます。
|
||
電源ポート |
||
|
同梱の電源コードを電源ポートに接続してください。 |
ハードウェアの設置

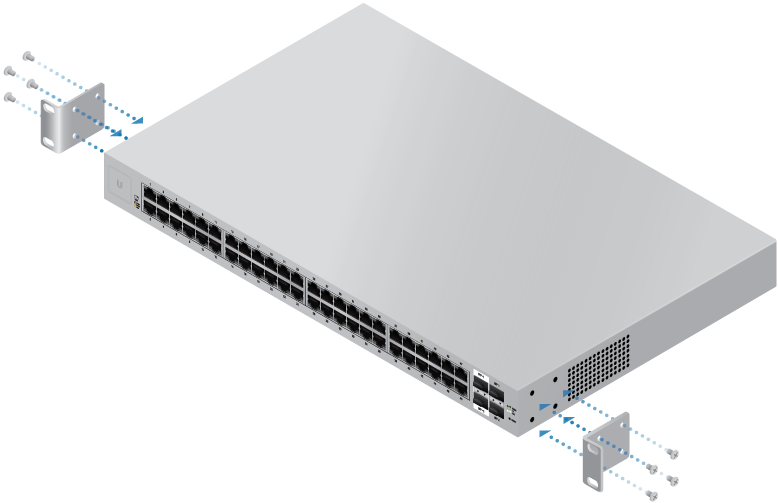

_Attach_RackMount_Ear_no_power_cord.png)

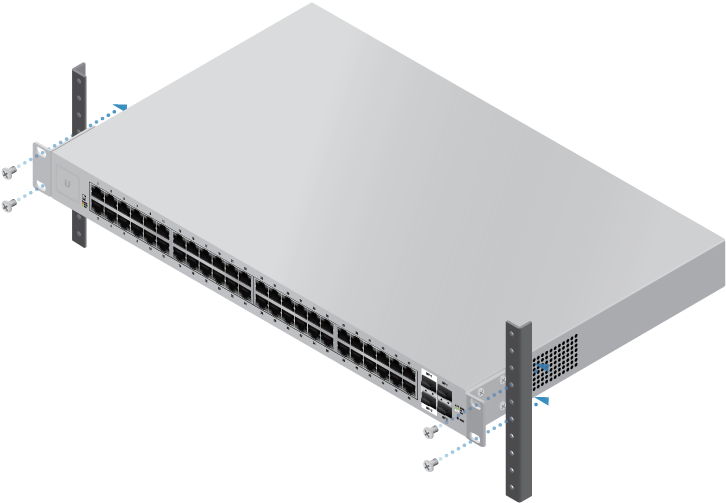

_Connect_to_Rack.png)
または

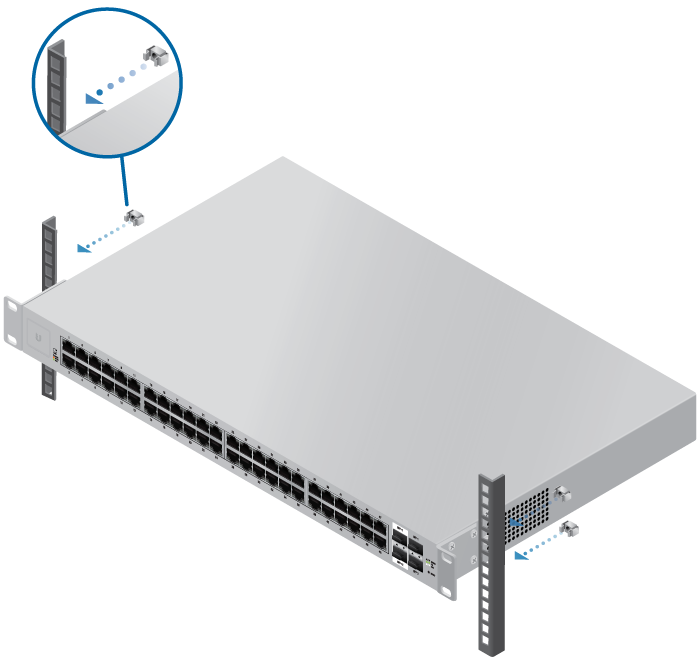

_Insert_Cage_Nuts_Into_Brackets.png)

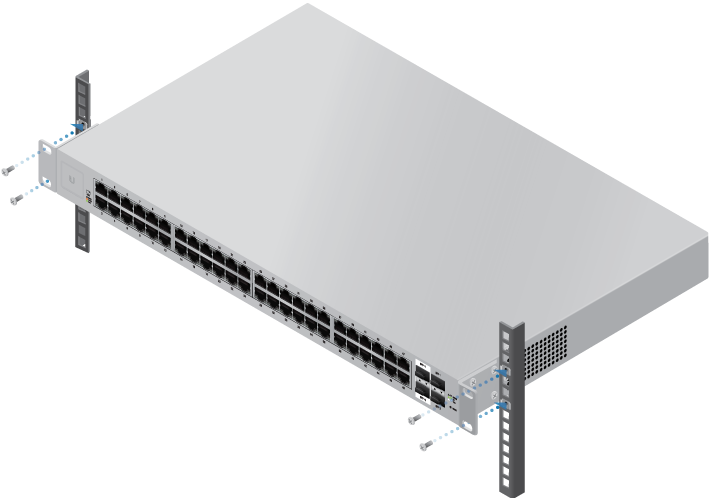

_Screw_Cage_Nuts_Into_Brackets.png)
電源の接続

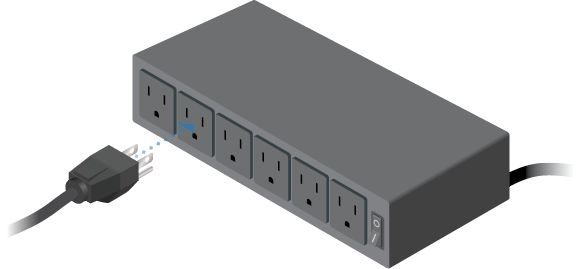

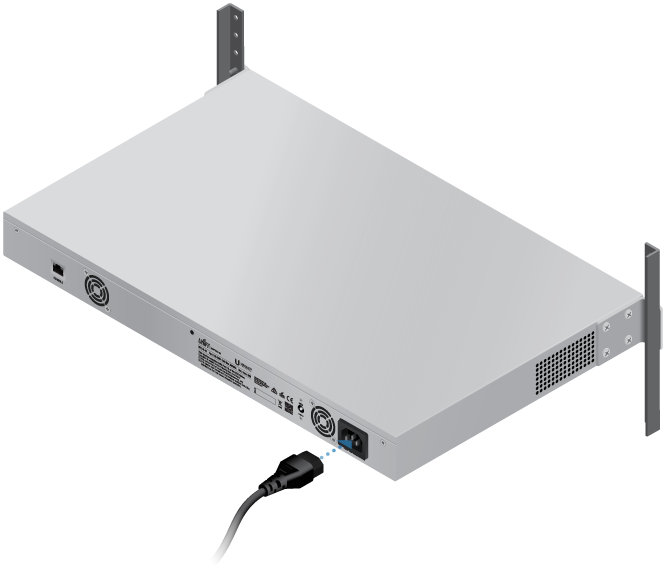

_connect_powercord_to_power_port_of_switch_v2.png)
イーサネットの接続

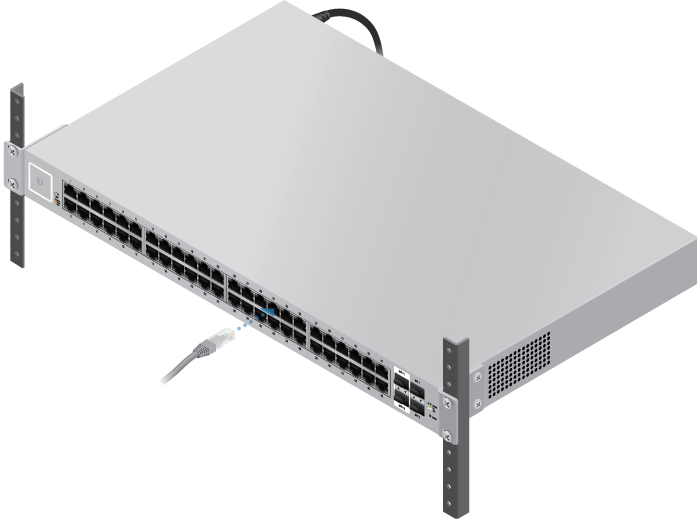

_Connect_Ethernet_cable_to_port_1_of_switch.png)

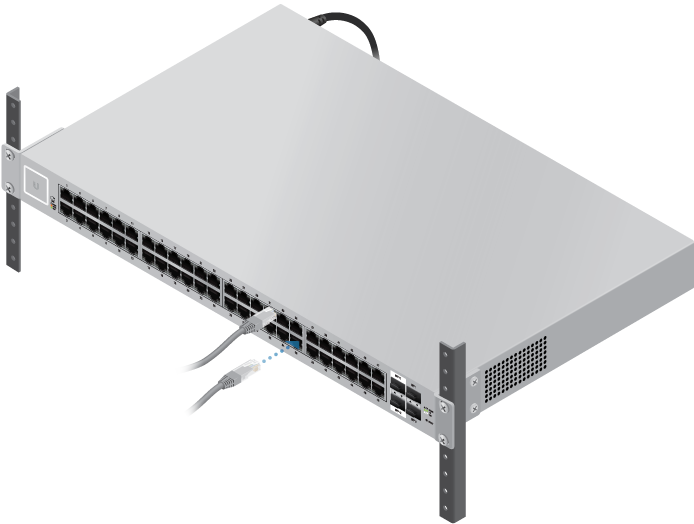

_Connect_Ethernet_cable_to_any_port.png)
SFPポートの使用

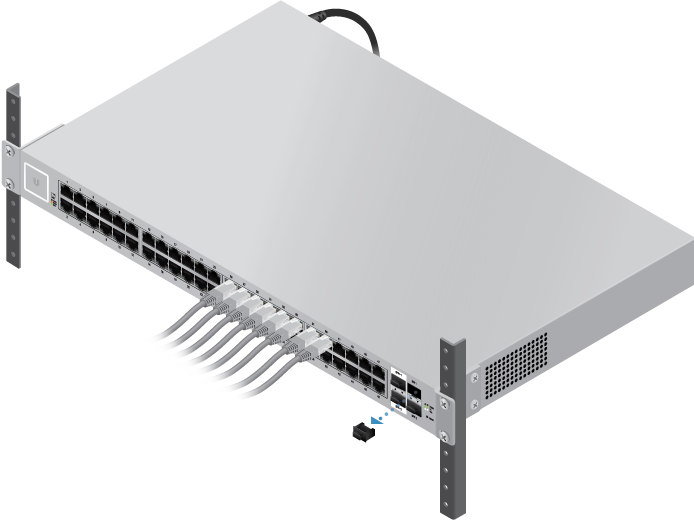

_Remove_SFP_Port_Plug.png)

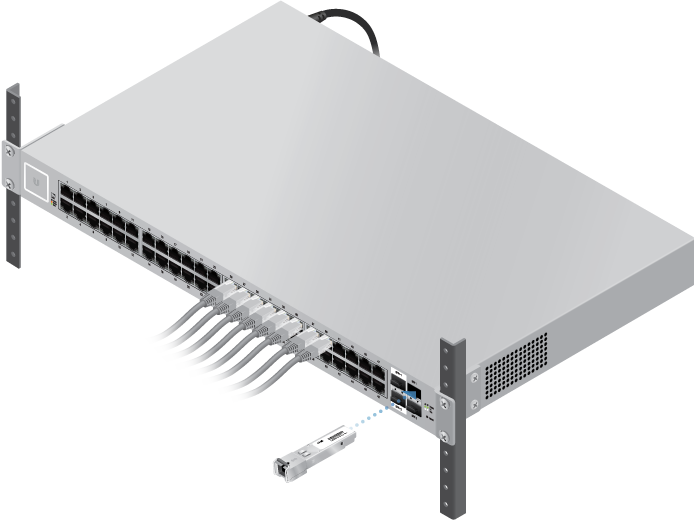

_01.png)
_02.png)
|
|
注意：互換性のあるSFPモジュールの情報については、別途お問い合わせください。 |
|---|
コントローラによる管理
|
|
注意：UniFi Controller v5.4以降が必要となります。 |
|---|

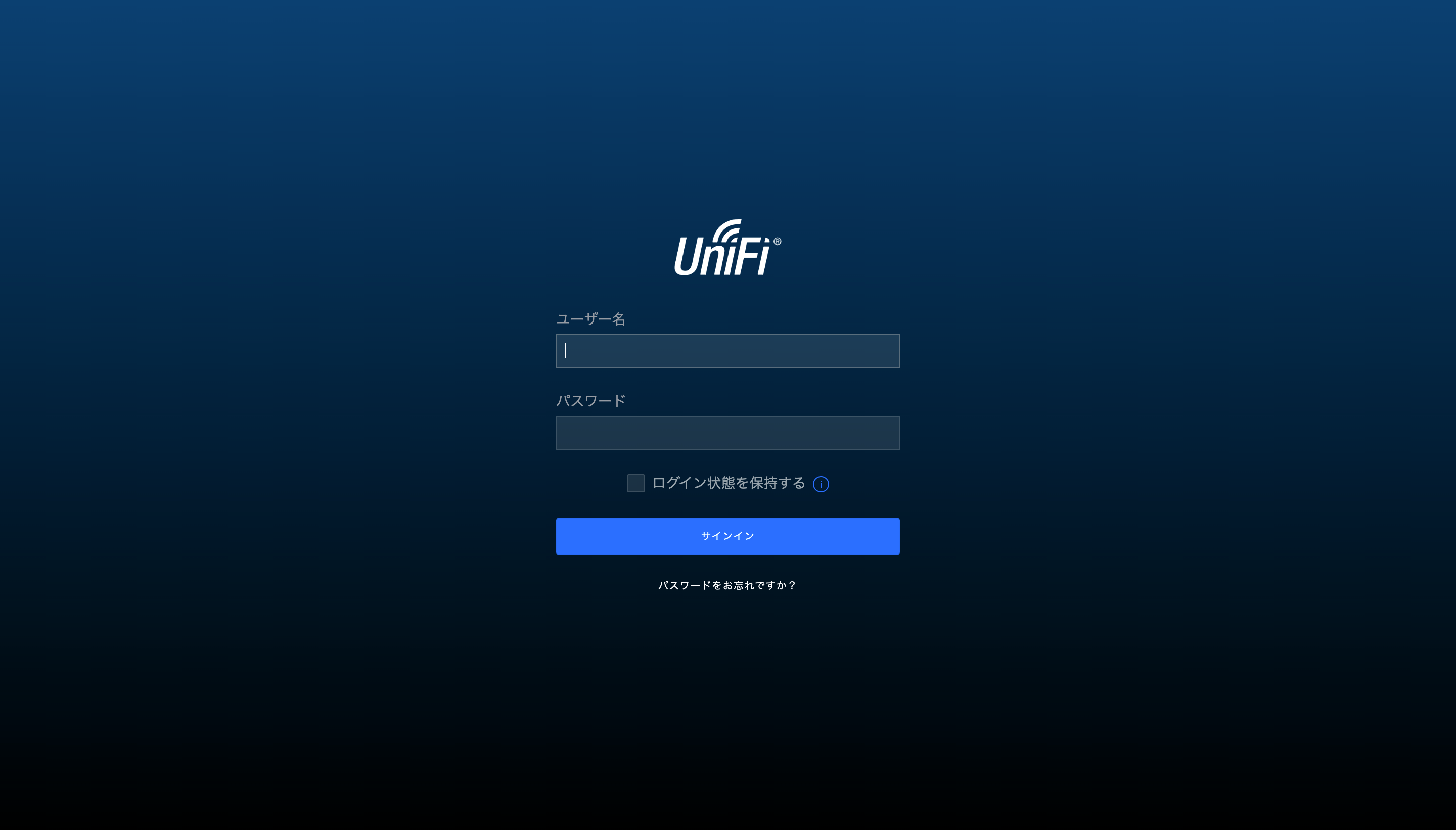

Cloud Key (Cloud Key Gen2 または Cloud Key Gen2 Plus) に割り当てられたIPアドレスにWebブラウザ (Chromeを推奨) でアクセスし、UniFi Network Controller管理インターフェイスのログイン画面を呼び出します。そこでユーザー名とパスワードを入力し、［Sign In (サインイン)］をクリックします。
|
|
注意：UniFi Network ControllerのIPアドレスは、Cloud KeyのLCD画面に表示されます。 |
|---|
新しいデバイスをUniFi Network Controllerに適用するには、
- UniFi Network Controllerダッシュボードの左側のメニューバーで、［Devices (デバイス)］をクリックします。
- ［Pending Adoption (追加保留中)］となっているデバイスを見つけ、［Adopt (追加)］をクリックします。
- デバイスのシステムLEDが青に変わって、正常に追加されたことを確認します。
仕様
| US-24 | |
| 寸法 | 443 x 43 x 221 mm |
|---|---|
| 重量 | 2.51 kg |
| 最大消費電力 | 24 W |
| ノンブロッキングラインレート合計 | 26 Gbps |
| 電源方式 | |
| AC | 100 ~ 240 VAC, 50 / 60 Hz, ユニバーサル入力 |
| DC | DC 25 W, 25 ~ 16 V, 2.5 mm DC電源インラインコネクタ |
| 電源 | AC/DC内蔵 (20 W DC) |
| ESD/EMP保護 | ± 24 kV 気中、± 24 kV 接触 |
| 動作温度 | -5 ~ 40 °C |
| 動作湿度 | 5 ~ 95 % (結露しないこと) |
| 衝撃および振動 | ETSI300-019-1.4 Standard |
| インターフェイス | |
| ネットワークインターフェイス | 10/100/1000 Mbps RJ45 イーサネットポート x 24 1 Gbps SFP イーサネットポート x 2 |
| 管理インターフェイス | RJ45 シリアルポートアウトオブバンド x 1、イーサネットインバンド |
| ポートごとのLED | |
| RJ45 データポート | スピード / リンク / アクティビティ |
| SFP データポート | スピード / リンク / アクティビティ |
| ラックマウント | 可能、1Uサイズ |
| 適合基準 | CE, FCC, IC |
| US-48 | |
| 寸法 | 443 x 43 x 286 mm (17.44 x 1.69 x 11.26") |
|---|---|
| 重量 | 3.56 kg |
| 最大消費電力 | 56 W |
| ノンブロッキングラインレート合計 | 70 Gbps |
| 電源方式 | |
| AC | 100 ~ 240 VAC, 50 / 60 Hz, ユニバーサル入力 |
| DC | DC 25 W, 25 ~ 16 V, 2.5 mm DC電源インラインコネクタ |
| 電源 | AC/DC内蔵 (56 W DC) |
| ESD/EMP保護 | ± 24 kV 気中、± 24 kV 接触 |
| 動作温度 | -5 ~ 40 °C |
| 動作湿度 | 5 ~ 95 % (結露しないこと) |
| 衝撃および振動 | ETSI300-019-1.4 Standard |
| インターフェイス | |
| ネットワークインターフェイス | 10/100/1000 Mbps RJ45 イーサネットポート x 48 1/10 Gbps SFP+ イーサネットポート x 2 1 Gbps SFP イーサネットポート x 2 |
| 管理インターフェイス | RJ45 シリアルポートアウトオブバンド x 1、イーサネットインバンド |
| ポートごとのLED | |
| RJ45 データポート | スピード / リンク / アクティビティ |
| SFP データポート | スピード / リンク / アクティビティ |
| ラックマウント | 可能、1Uサイズ |
| 適合基準 | CE, FCC, IC |
