パッケージの内容

---

---

ハードウェアの概要

---

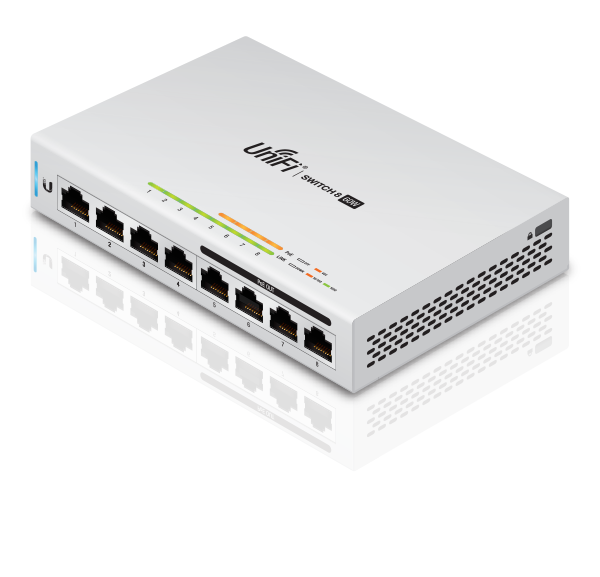

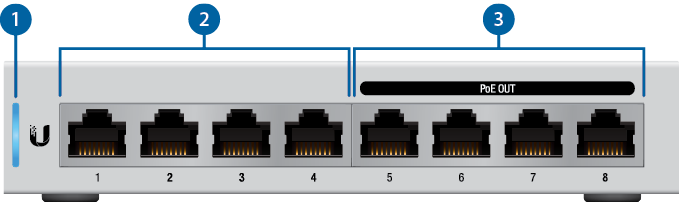

前面パネル

システムLED
白の点灯	工場出荷時の状態 デバイスはコントローラへの追加を待っています。
白 / 青の早い点滅	ファームウェアの更新中 デバイスはビジー状態のためそのまましばらく待ちます。
青の点灯	正常に稼働中 デバイスはコントローラに追加され正常に稼働しています。
オフ	オフライン 電源やイーサネットケーブルの抜けを確認してください。
RJ45 (ポート 1 ~ 4)
RJ45ポートは10/100/1000イーサネット接続をサポートします。
RJ45 (ポート 5 ~ 8)
RJ45ポートは10/100/1000イーサネット接続および自動感知802.3af PoEをサポートします。

上部パネル

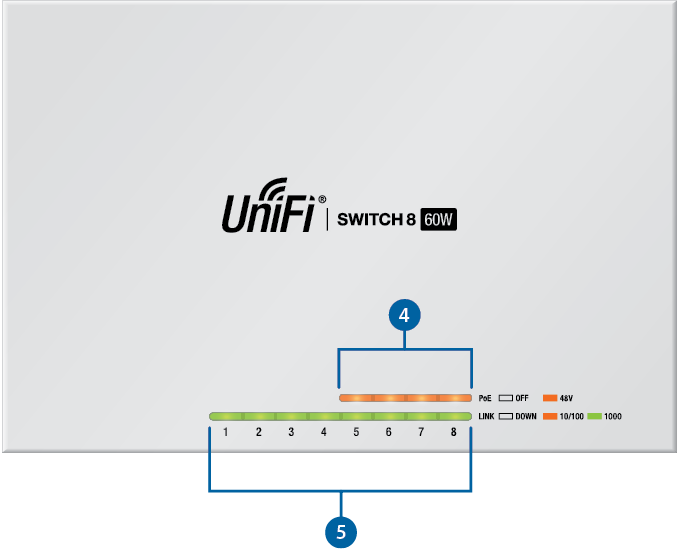

PoE LED (ポート 5 ~ 8)
オフ	PoEオフ
黄	PoEオン (IEEE 802.3af)
RJ45 スピード / リンク / アクティビティ LED (ポート 1 ~ 8)
オフ	リンクなし
黄	10/100 Mbpsでリンクを確立 点滅はアクティビティを示します。
緑	1 Gbpsでリンクを確立 点滅はアクティビティを示します。

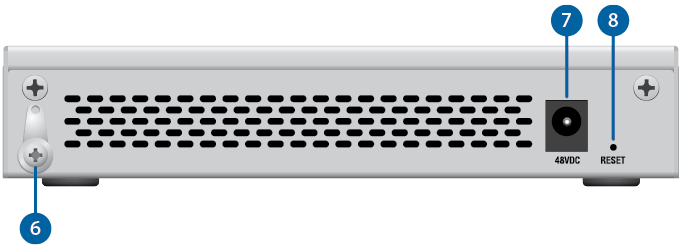

背面パネル

接地
オプションの補助接地ポイント
電源
同梱の電源アダプタを電源ポートに接続してください。
リセットボタン
UniFi Switchの場合、このボタンには次の2つの機能があります。 再起動 ［Reset］ボタンを押してすぐ放します。 工場出荷時のデフォルトを復元 ［Reset］ボタンを5秒以上長押しします。

---

ハードウェアの設置

---

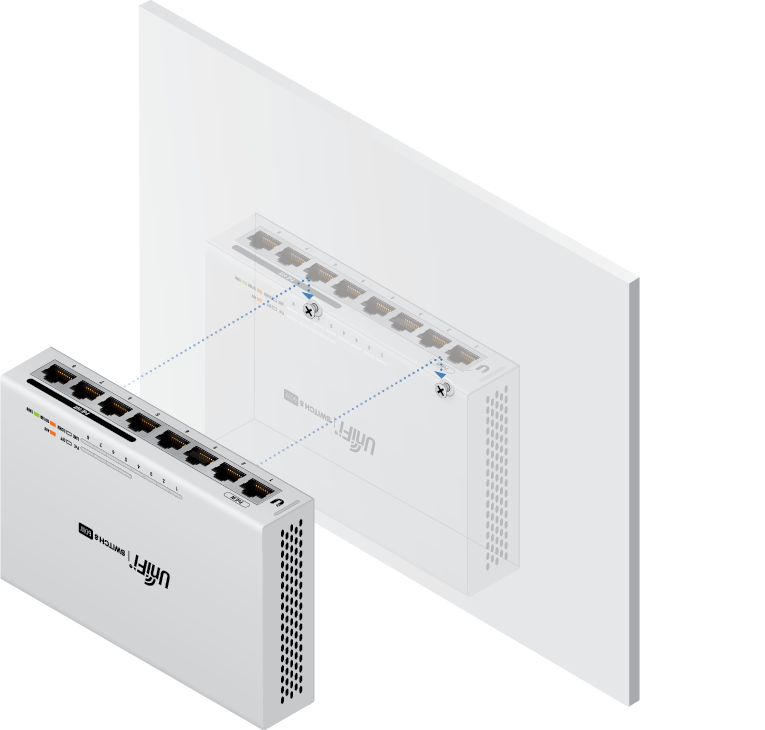

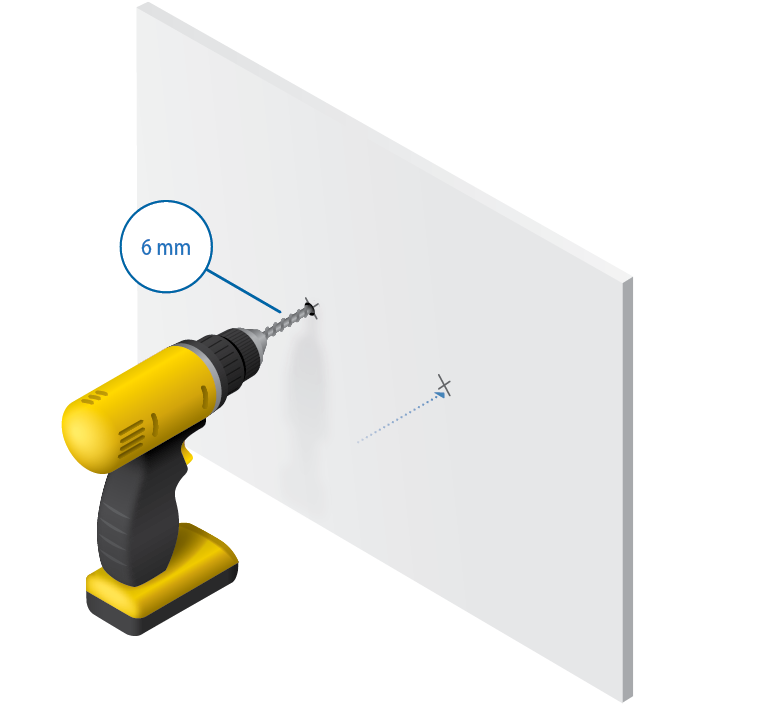

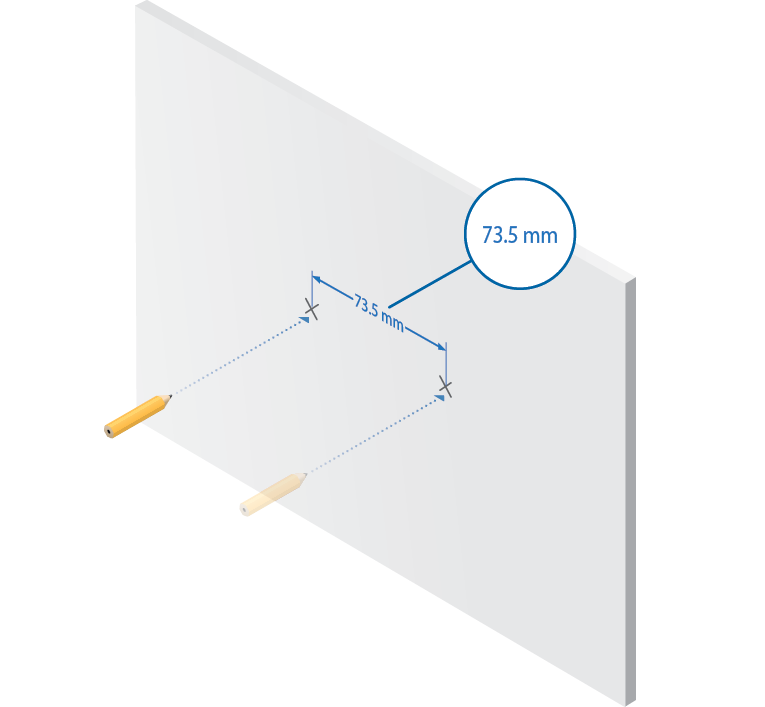

壁への取り付け

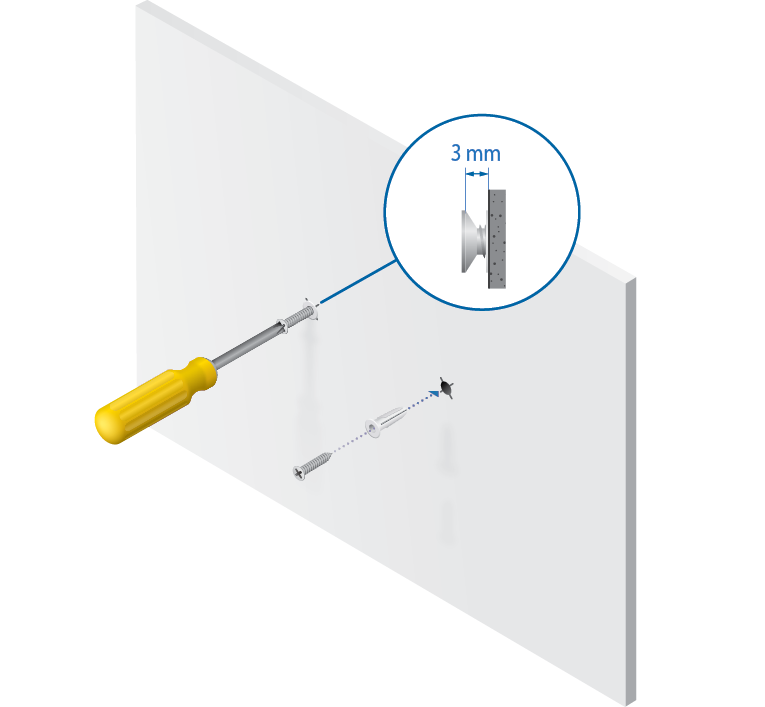

1.

2.

3.

4.

据え置き

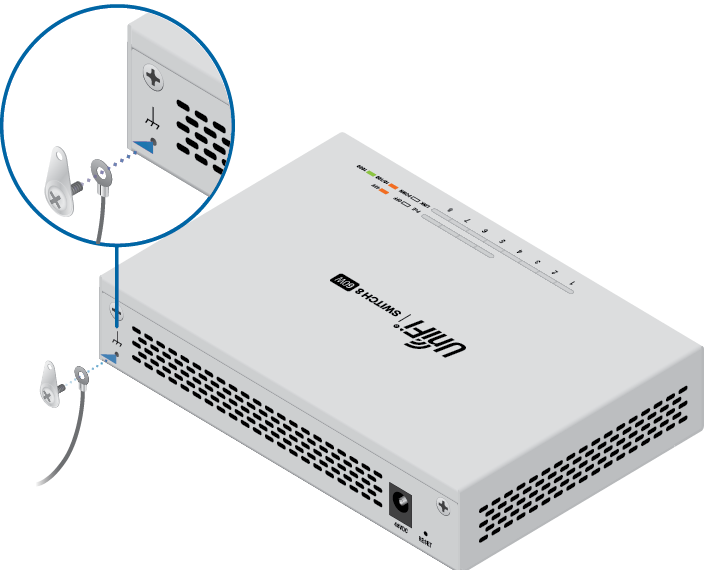

UniFi Switchは電源アダプタを介して接地されていますが、補助接地を接続することでESD保護を強化することができます。

1. 接地ネジを緩め、接地線 (付属しません) を接地点に固定します。



2. 接地線のもう一方の端を接地ブロックまたは他の接地構造に固定します。

---

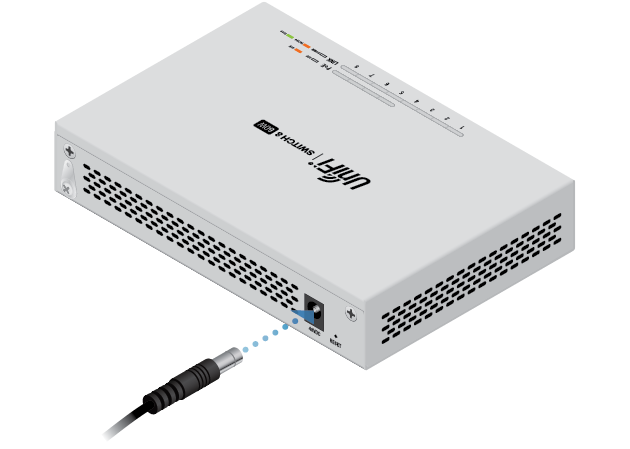

電源の接続

---

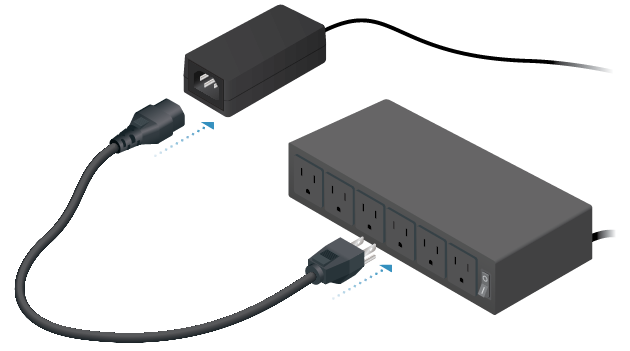

1.

2.

---

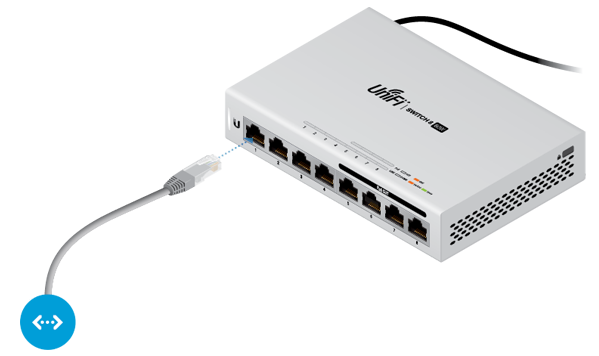

イーサネットの接続

---

---

コントローラによる管理

---

	注意：UniFi Controller v5.4以降が必要となります。

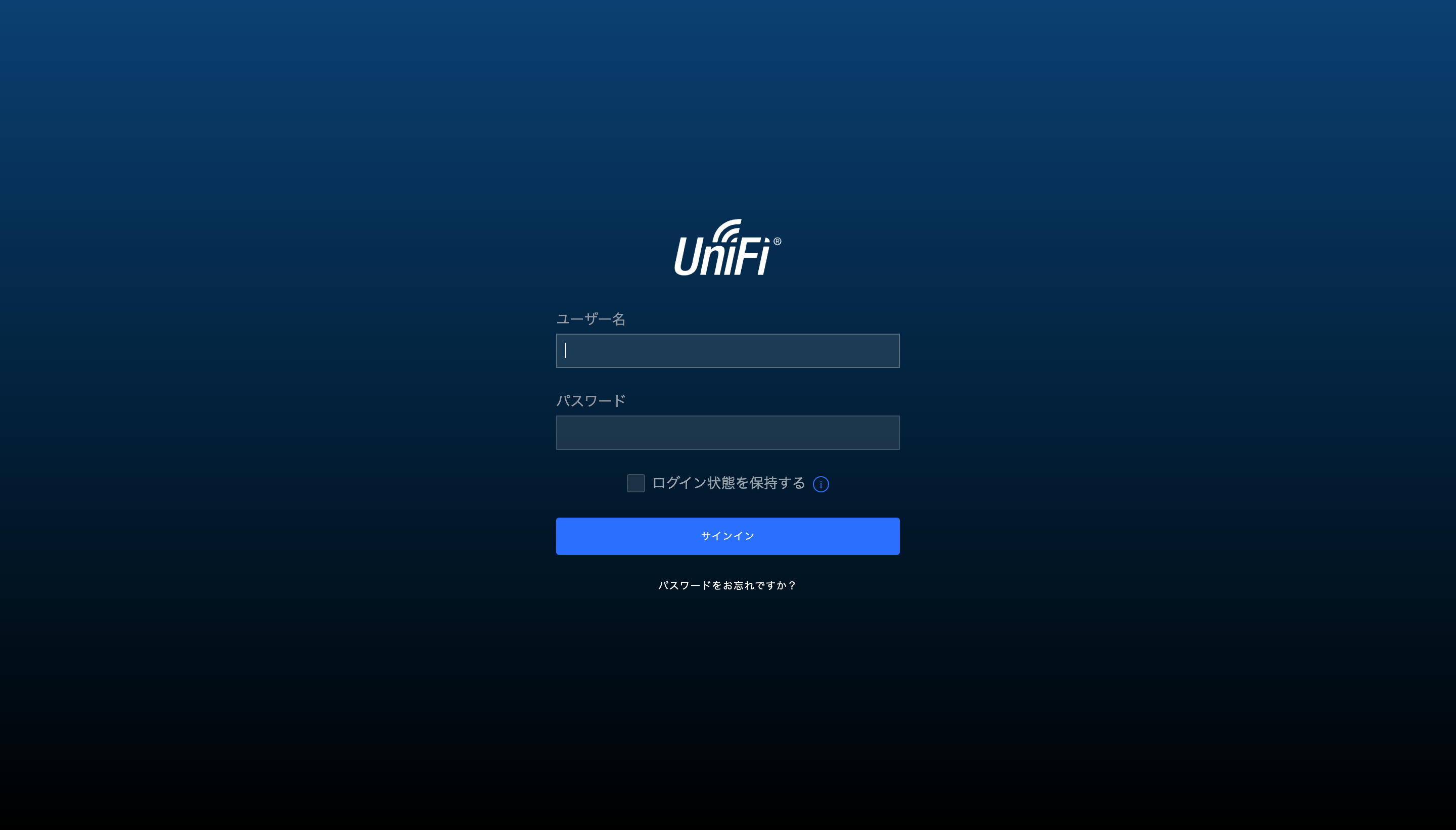

Cloud Key (Cloud Key Gen2 または Cloud Key Gen2 Plus) に割り当てられたIPアドレスにWebブラウザ (Chromeを推奨) でアクセスし、UniFi Network Controller管理インターフェイスのログイン画面を呼び出します。そこでユーザー名とパスワードを入力し、［Sign In (サインイン)］をクリックします。

	注意：UniFi Network ControllerのIPアドレスは、Cloud KeyのLCD画面に表示されます。

新しいデバイスをUniFi Network Controllerに適用するには、

1. UniFi Network Controllerダッシュボードの左側のメニューバーで、［Devices (デバイス)］をクリックします。
2. ［Pending Adoption (追加保留中)］となっているデバイスを見つけ、［Adopt (追加)］をクリックします。
3. デバイスのシステムLEDが青に変わって、正常に追加されたことを確認します。

---

仕様

---

US-8-60W
寸法	148 x 99.5 x 30.7 mm
重量	432 g
ネットワークインターフェイス	10/100/1000 Mbps RJ45 イーサネットポート x 8
PoEインターフェイス	4 ポート 5, 6, 7, 8：IEEE 802.3af
電源方式	48 VDC, 最大 2 A
電源	外部AC/DCアダプタ (48 V, 1.25 A)
最大消費電力	12 W (PoE出力を除く)
ポートごとのPoE最大給電ワット数	15.4 W
PoE出力 (ポート 5 ~ 8)	IEEE 802.3af 2 ペア (ピン 1, 2+; 3, 6-)
ノンブロッキングラインレート合計	8 Gbps
LED
システム	ステータス
RJ45 データポート	PoE, リンク / スピード / アクティビティ
ESD/EMP保護	± 24 kV 気中、± 24 kV 接触
動作温度	-5 ~ 45 °C
動作湿度	5 ~ 95 % (結露しないこと)
適合基準	CE, FCC, IC
