パッケージの内容

---

---

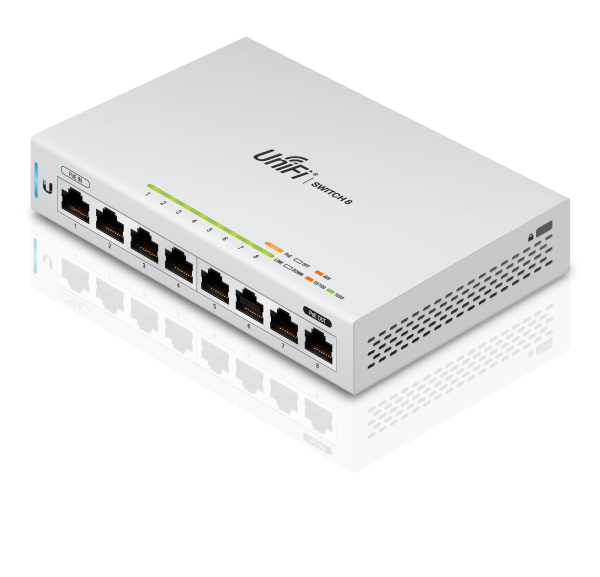

ハードウェアの概要

---

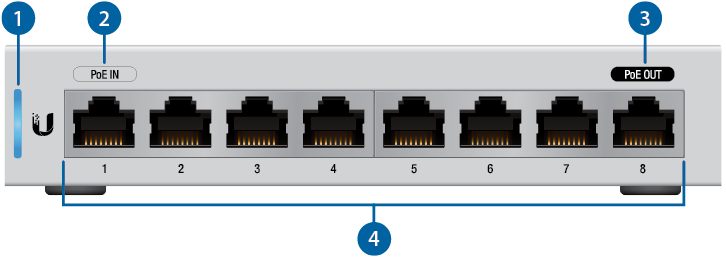

前面パネル

システムLED
白の点灯	工場出荷時の状態 デバイスはコントローラへの追加を待っています。
白 / 青の早い点滅	ファームウェアの更新中 デバイスはビジー状態のためそのまましばらく待ちます。
青の点灯	正常に稼働中 デバイスはコントローラに追加され正常に稼働しています。
オフ	オフライン 電源やイーサネットケーブルの抜けを確認してください。

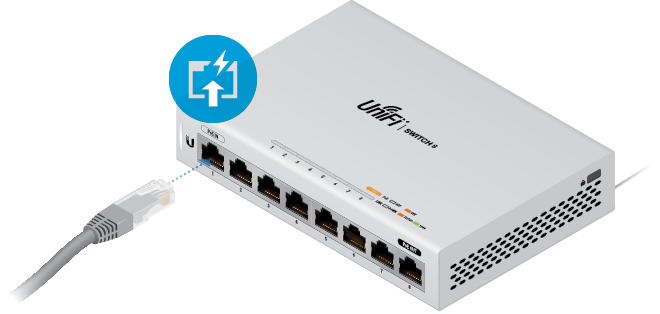

PoE 入力 (ポート 1)
802.3af/at または 48 V パッシブPoEをサポートしてスイッチに電力を供給し、ポート8に48 V (2ペア) PoEパススルーを提供できます。
PoE 出力 (ポート 8)
48 V (2ペア) PoE出力はデフォルトでオフです。(UniFi Network Controllerを介して) PoE出力を有効にするには、PoE入力またはDC入力を介して24 Wの入力電力が必要です。
RJ45 (ポート 1 ~ 8)
RJ45ポートは10/100/1000イーサネット接続をサポートします。

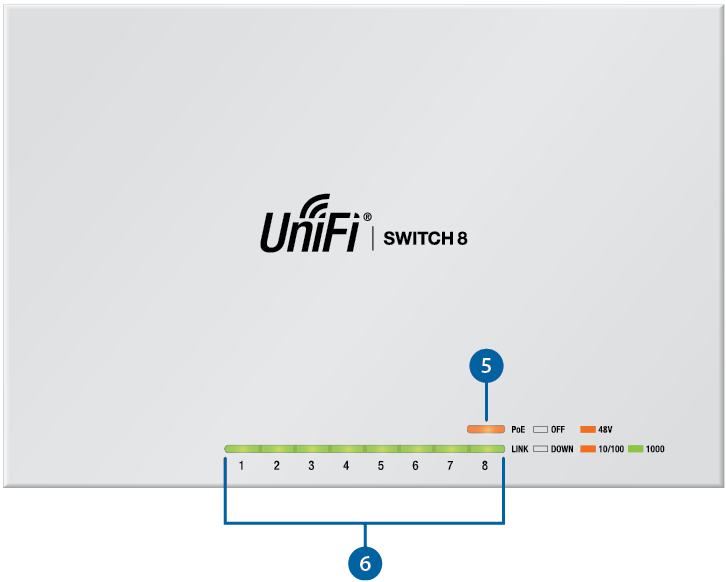

上部パネル

PoE LED (ポート 8)
オフ	PoEオフ
黄	48 V パッシブ PoE
RJ45 スピード / リンク / アクティビティ LED (ポート 1 ~ 8)
オフ	リンクなし
黄	10/100 Mbpsでリンクを確立 点滅はアクティビティを示します。
緑	1 Gbpsでリンクを確立 点滅はアクティビティを示します。

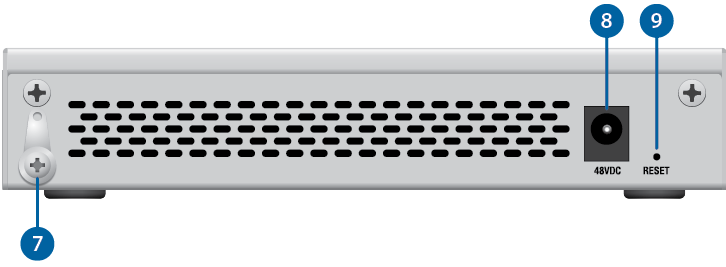

背面パネル

接地
ESD保護を強化するための補助接地ポイント
DC入力
DC入力でスイッチに電力を供給するには、48 Vの電源アダプタを48 VDCポートに接続します。
リセットボタン
UniFi Switchの場合、このボタンには次の2つの機能があります。 再起動 ［Reset］ボタンを押してすぐ放します。 工場出荷時のデフォルトを復元 ［Reset］ボタンを5秒以上長押しします。

---

ハードウェアの設置

---

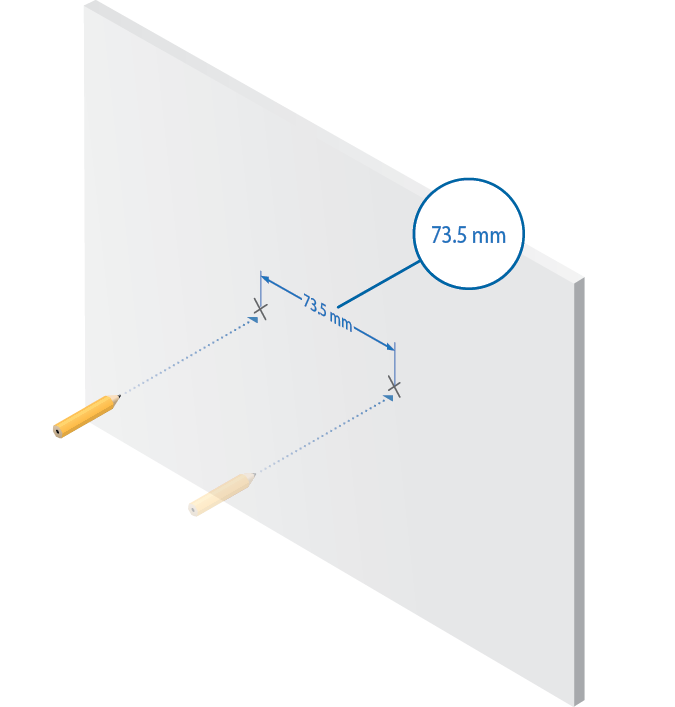

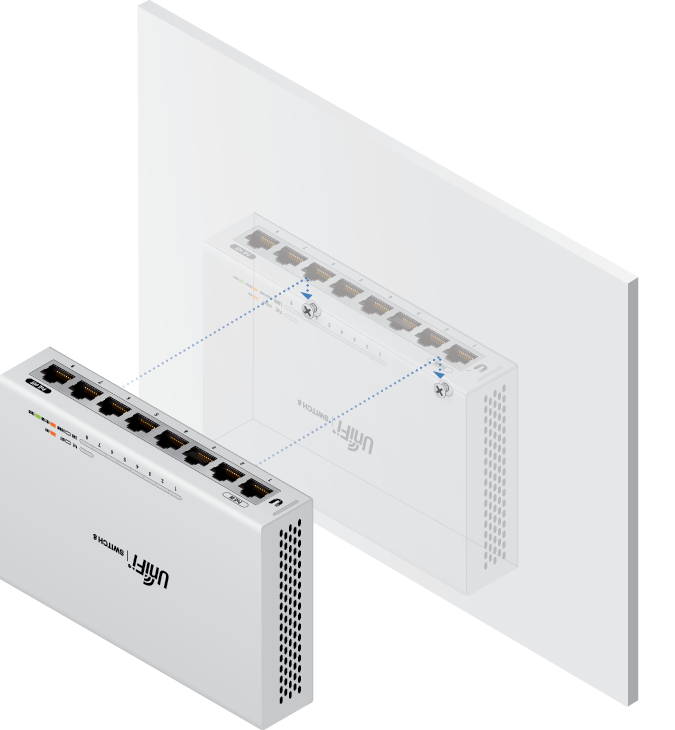

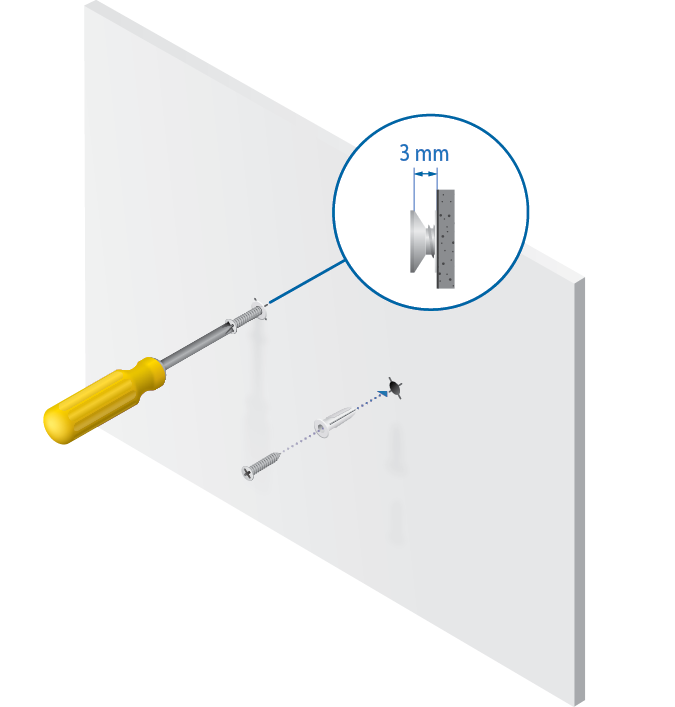

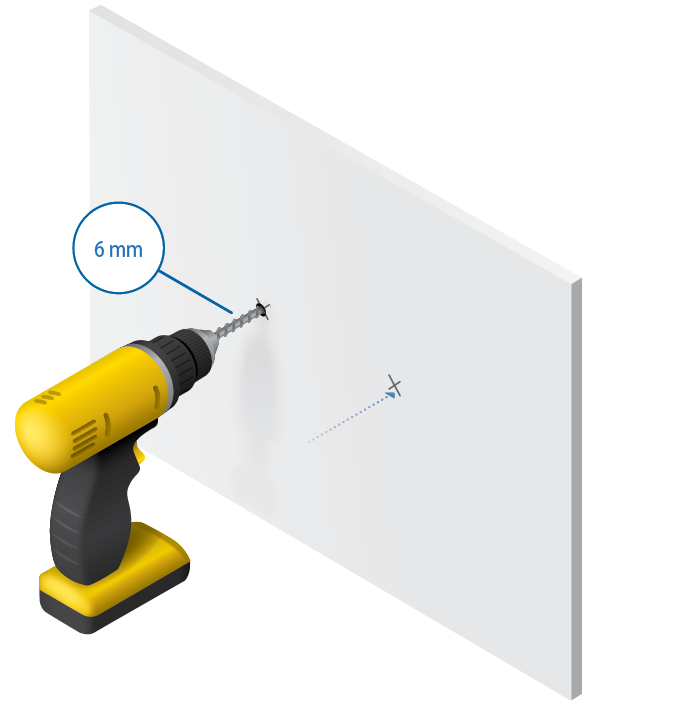

壁への取り付け

1.

2.

3.

4.

据え置き

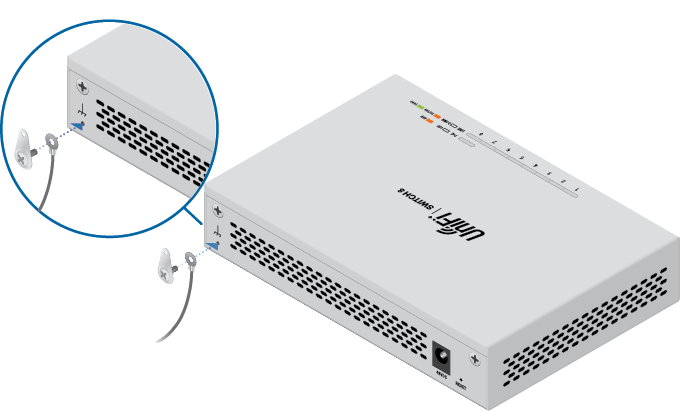

UniFi Switchは電源アダプタを介して接地されますが、スイッチにPoEで電力を供給する場合は、補助接地を接続してデバイスを接地します。

1. 接地ネジを緩め、接地線 (付属しません) を接地点に固定します。



2. アース線のもう一方の端をアースブロックまたはその他のアースされた構造に固定します。

---

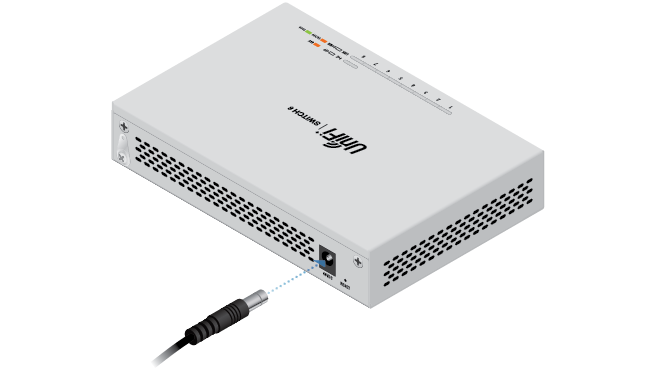

電源の接続

---

または

---

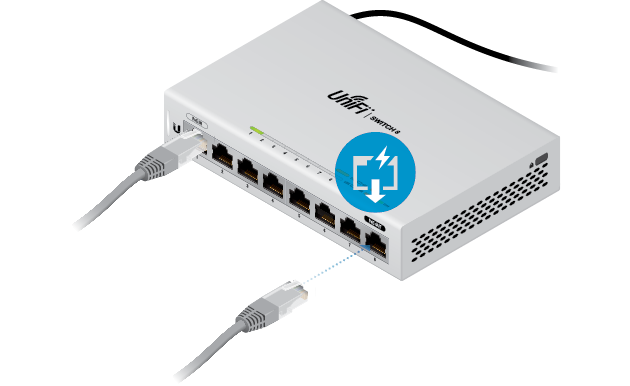

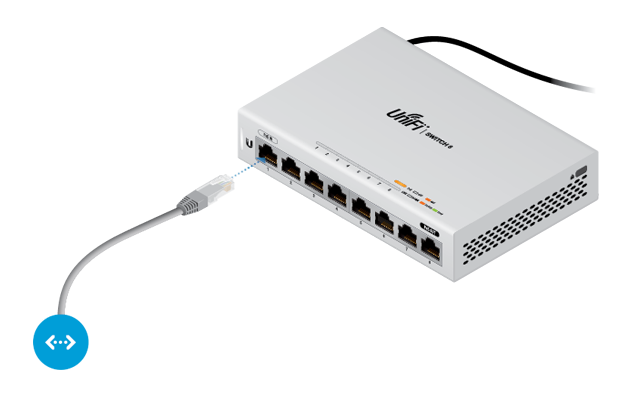

イーサネットの接続

---

1.

2.

	注意：UniFi Network ControllerでPoEパススルーを有効にする前に、接続されているPoEデバイスがPoE電力 (48 V) をサポートしていることを確認してください。

	注意：PoE入力とDC入力の両方が接続されている場合、2つのうち最も高い電圧の電力が即座にPoE出力に送られます (有効な場合)。

---

コントローラによる管理

---

	注意：UniFi Controller v5.4以降が必要となります。

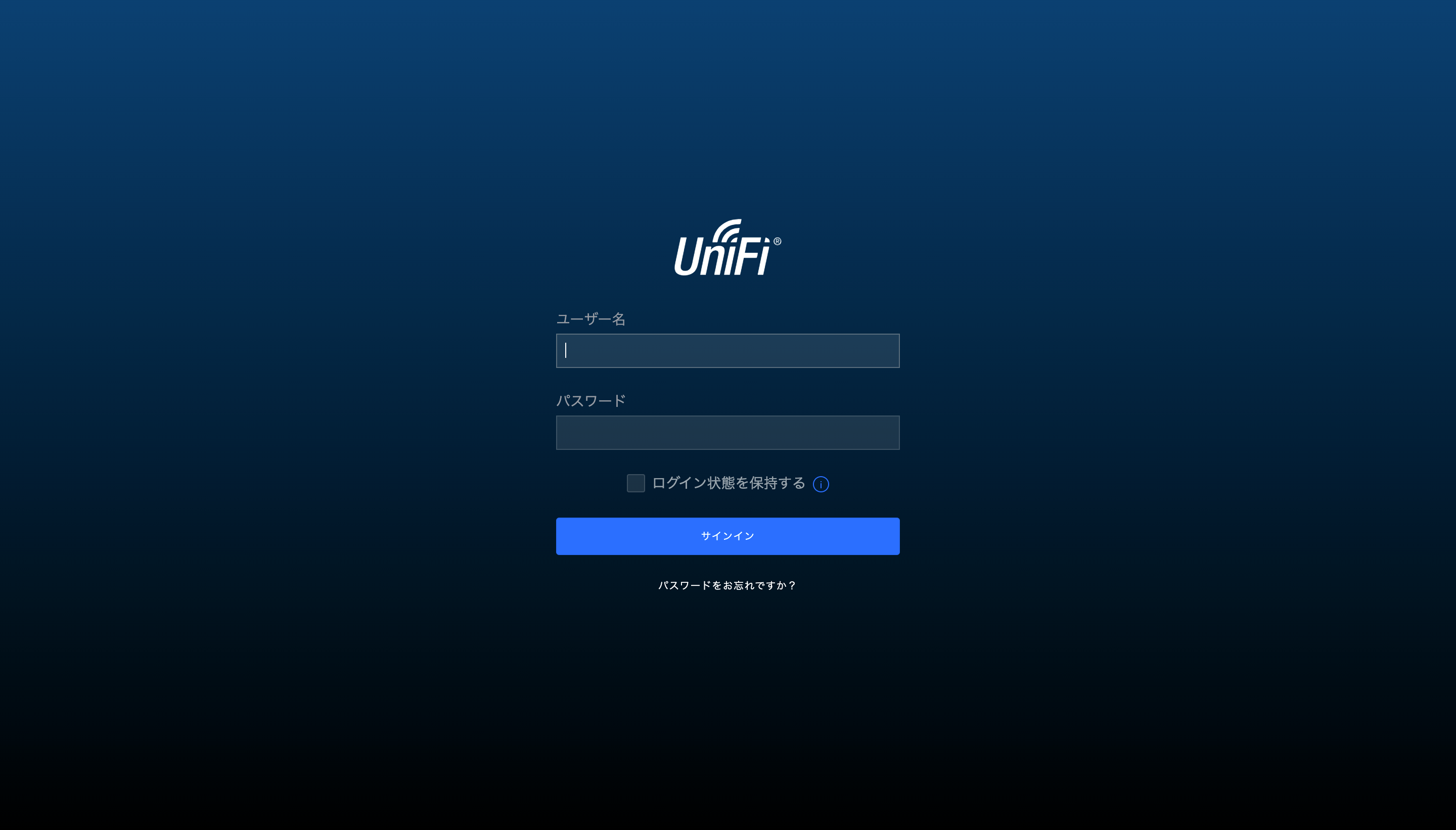

Cloud Key (Cloud Key Gen2 または Cloud Key Gen2 Plus) に割り当てられたIPアドレスにWebブラウザ (Chromeを推奨) でアクセスし、UniFi Network Controller管理インターフェイスのログイン画面を呼び出します。そこでユーザー名とパスワードを入力し、［Sign In (サインイン)］をクリックします。

	注意：UniFi Network ControllerのIPアドレスは、Cloud KeyのLCD画面に表示されます。

新しいデバイスをUniFi Network Controllerに適用するには、

1. UniFi Network Controllerダッシュボードの左側のメニューバーで、［Devices (デバイス)］をクリックします。
2. ［Pending Adoption (追加保留中)］となっているデバイスを見つけ、［Adopt (追加)］をクリックします。
3. デバイスのシステムLEDが青に変わって、正常に追加されたことを確認します。

---

Specifications

---

US-8
寸法	148 x 99.5 x 30.7 mm
重量	432 g
ネットワークインターフェイス	10/100/1000 Mbps RJ45 ポート x 8
PoE 入力 (ポート 1)
PoE モード1	802.3af/at (ピン 1, 2+; 3, 6-)
PoE モード2	48V (ピン 4, 5+; 7, 8-)
PoE 出力 (ポート 8)
PoE モード1	48V (ピン 1, 2+; 3, 6-)
PoE モード2	パッシブ 48 V (ピン 4, 5+; 7, 8-)
DC 入力モード	DC パススルー (ピン 1, 2+; 3, 6-)
電源方式	DC 48V, 最大1.25 A x 1 PoE 入力, 802.3af/at (ピン 1, 2+; 3, 6-) x 1

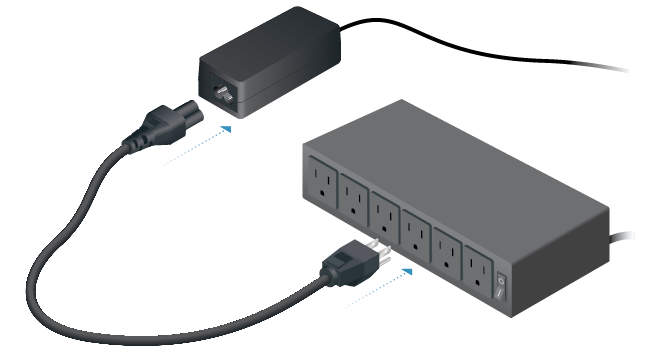

電源	外部AC/DCアダプタ (100 ~ 240 VAC, 50 / 60 Hz, 48V, 0.5A)
最大消費電力	12 W (PoE出力を除く)
ポートごとのパッシブ PoE ワット数
PoE モード1	12 W @ 802.3at
PoE モード2	12 W @ 48 V
DC入力モード	12 W @ 48 V
パッシブ PoE 電圧範囲	電源に依存
ノンブロッキングラインレート合計	8 Gbps
LED
システム	ステータス
RJ45 データポート	PoE リンク / スピード / アクティビティ
ESD/EMP保護	± 24 kV 気中、± 24 kV 接触
動作温度	-5 ~ 45 °C
動作湿度	5 ~ 95 % (結露しないこと)
適合基準	CE, FCC, IC
