パッケージの内容
 |
|---|
| UniFi Security Gateway |
 |
|---|
| 電源アダプタ (12 V, 1 A) |
 |
|---|
| 電源コード |
 |
|---|
| ネジ (数量 2) |
 |
|---|
| ネジアンカー (数量 2) |
ハードウェアの概要

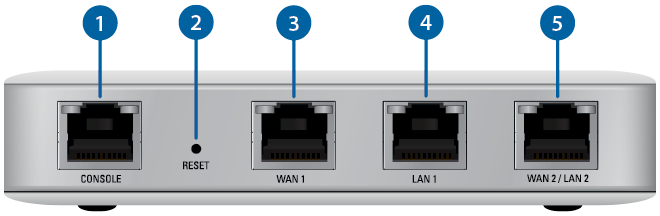

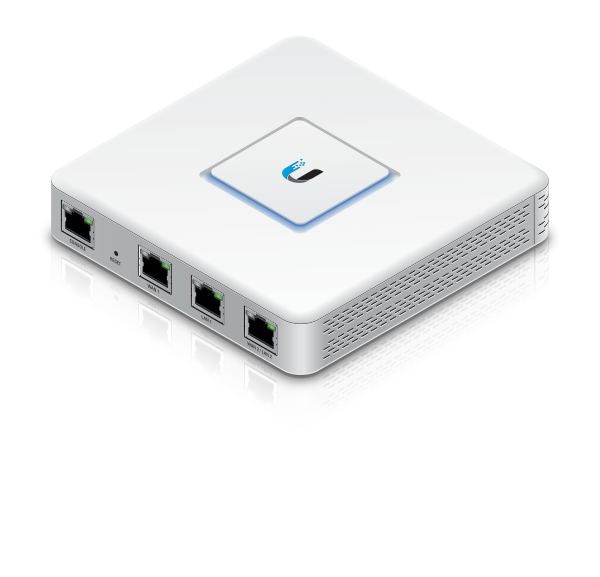

ポートパネル
コンソール |
|---|
|
CLI管理用のRJ45シリアルコンソールポート。コンソールポートをPCに接続するには、RJ45-DB9シリアルコンソールケーブルを使用します。次に、以下の設定を使用して設定します。
|
リセットボタン |
| 工場出荷時のデフォルトにリセットします。UniFi Security Gatewayの電源がオンになっている必要があります。WAN 2 / LAN 2ポートの右側のLEDが点滅を開始してから点灯するまで、リセットボタンを約10秒間長押しします。数秒後にLEDが消灯し、UniFi Security Gatewayが自動的に再起動します。 |
WAN 1 ポート |
|
10/100/1000イーサネットWAN接続をサポートします。デフォルト設定はDHCPクライアントです。 |
LAN 1 ポート |
|
10/100/1000イーサネットLAN接続をサポートします。デフォルト設定はDHCPサーバーです。 |
WAN 2 / LAN 2 ポート |
|
10/100/1000イーサネット接続をサポートします。UniFi Security Gateway設定インターフェイスを使用してポートを設定します。 |
LED
システムLED |
|
|---|---|
|
白の点灯 |
工場出荷時の状態 デバイスはコントローラへの追加を待っています。 |
|
白 / 青の早い点滅 |
ファームウェアの更新中 デバイスはビジー状態のためそのまましばらく待ちます。 |
|
青の点灯 |
正常に稼働中 デバイスはコントローラに追加され正常に稼働しています。 |
|
オフ |
オフライン 電源やイーサネットケーブルの抜けを確認してください。 |
電源LED |
|
|
オフ |
電源オフ |
|
緑 |
電源オン |
スピード / リンク / アクティビティ LED |
|
|
オフ |
リンクなし |
|
黄 |
10/100 Mbpsでリンクを確立 |
|
黄で点滅 |
10/100 Mbpsでリンクアクティビティ |
|
緑 |
1000 Mbpsでリンクを確立 |
|
緑で点滅 |
1000 Mbpsでリンクアクティビティ |
ハードウェアの設置

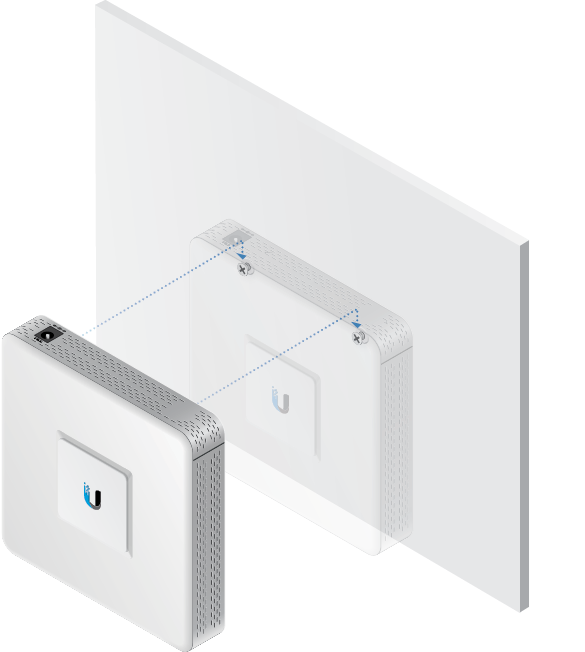

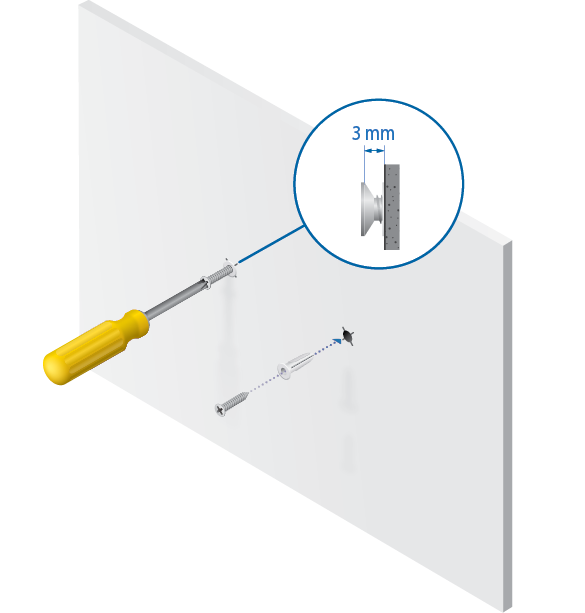

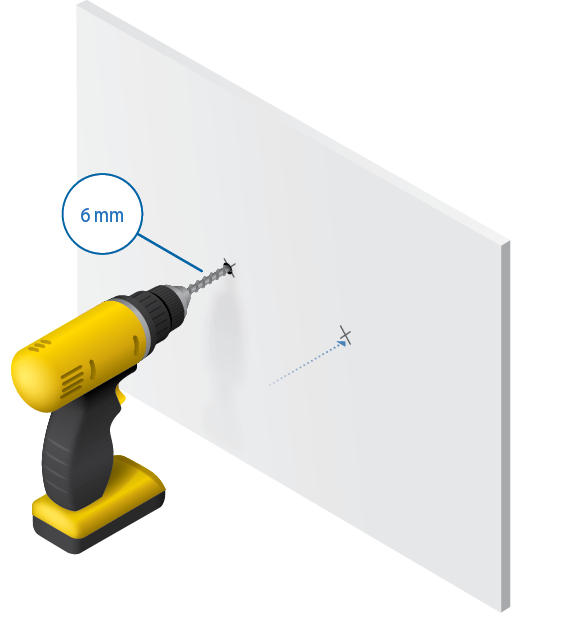

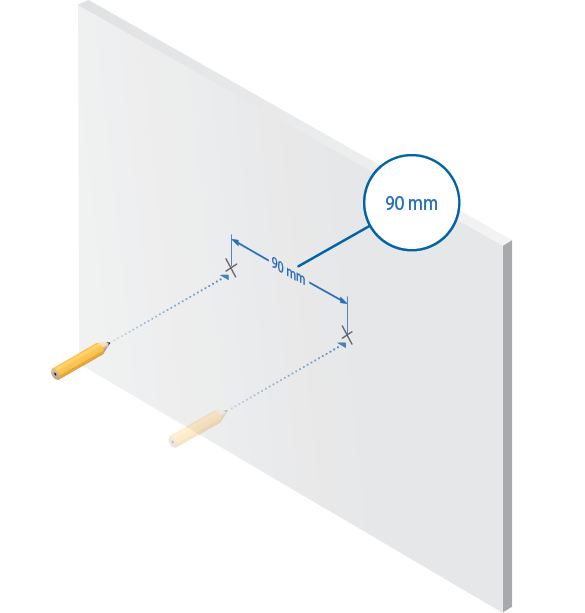

壁への取り付け (オプション)

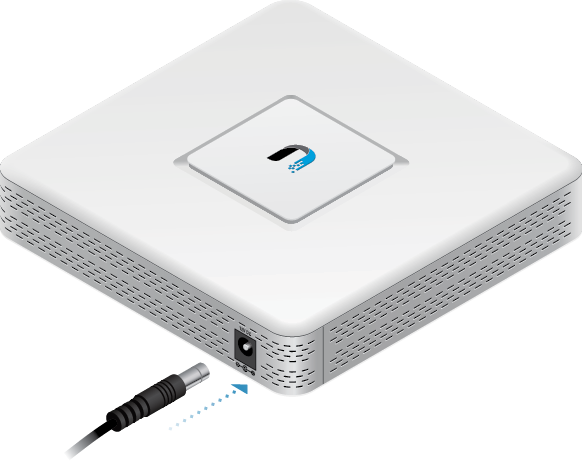

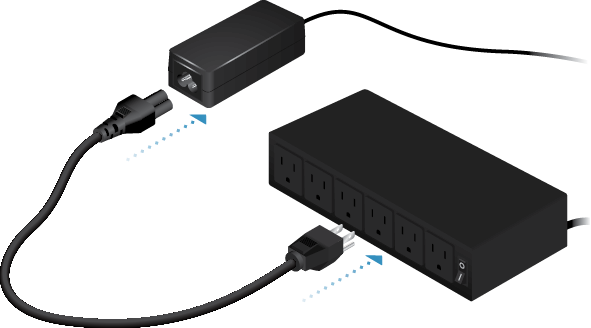

電源の接続

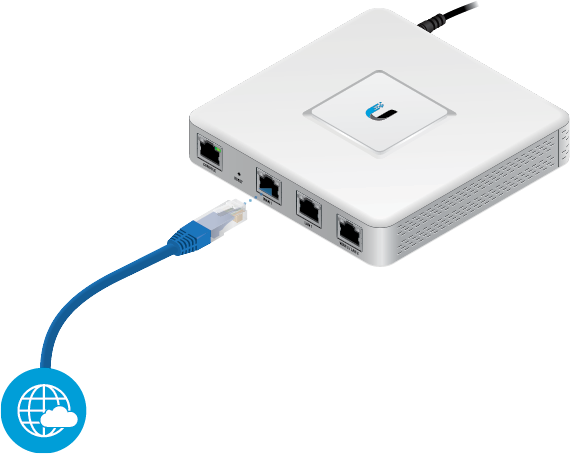

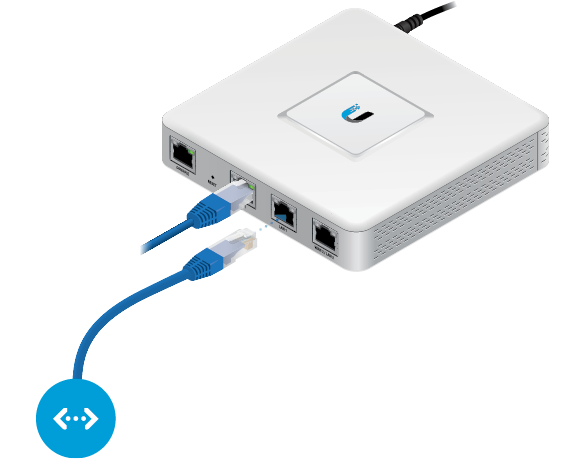

イーサネットの接続
-
-

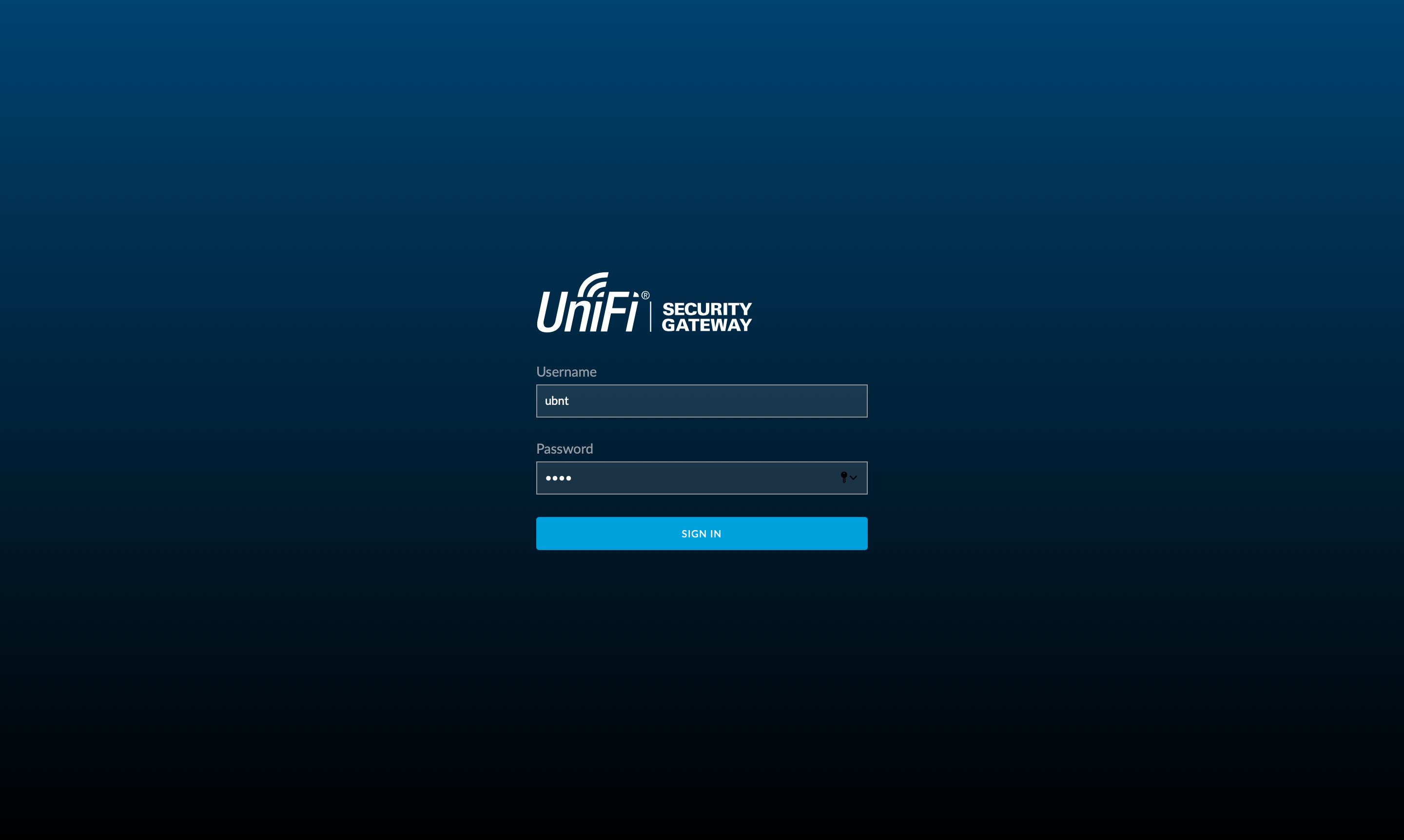

- WebブラウザからLAN 1ポートのデフォルトIPアドレス 192.168.1.1 にアクセスし、［Username (ユーザー名)］と［Password (パスワード)］の両方に ubnt と入力し［Sign In (ログイン)］ボタンを押します。
- ［Settings (設定)］>［Configuration (設定編集)］>［WAN Settings (WAN設定)］の［Connection Type (接続方式)］で、デフォルトの［DHCP (DHCP取得)］から［PPPoE (PPPoE認証)］または［Static IP (静的IP指定)］に変更します。
- UniFi Network Controllerダッシュボードの左側のメニューバーで、［Devices (デバイス)］をクリックします。
- ［Pending Adoption (追加保留中)］となっているデバイスを見つけ、［Adopt (追加)］をクリックします。
- デバイスのシステムLEDが青に変わって、正常に追加されたことを確認します。
WANポートの設定
デフォルトでは、WANポートはDHCPクライアントに設定されています。この設定を変更するには、PCを直接 (またはスイッチ経由で) デバイスのLAN 1ポートに接続します。
コントローラによる管理

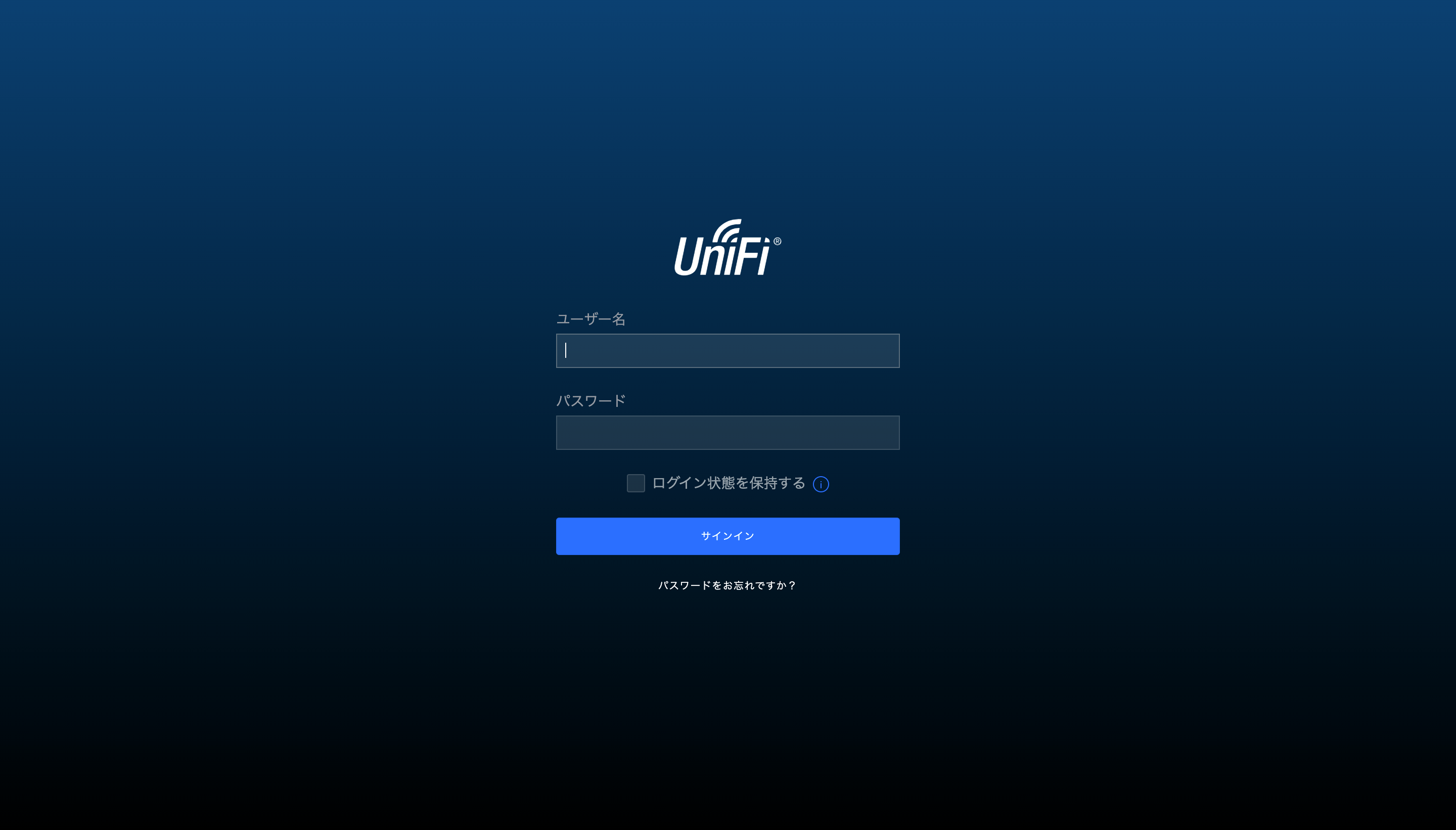

Cloud Key (Cloud Key Gen2 または Cloud Key Gen2 Plus) に割り当てられたIPアドレスにWebブラウザ (Chromeを推奨) でアクセスし、UniFi Network Controller管理インターフェイスのログイン画面を呼び出します。そこでユーザー名とパスワードを入力し、［Sign In (サインイン)］をクリックします。
|
|
注意：UniFi Network ControllerのIPアドレスは、Cloud KeyのLCD画面に表示されます。 |
|---|
新しいデバイスをUniFi Network Controllerに適用するには、
仕様
|
USG |
|
|
寸法 |
135 x 135 x 28.3 mm |
|---|---|
|
重量 |
366 g |
|
ネットワークインターフェイス |
|
| シリアルコンソールポート | RJ45 シリアルポート x 1 |
| データポート | 10/100/1000 Mbps RJ45 イーサネットポート x 3 |
|
最大消費電力 |
7 W |
|
電源 |
12 VDC, 1 A 電源アダプタ (付属) |
|
対応電力範囲 |
9 ~ 24 VDC |
|
LED |
|
| システム | ステータス |
| シリアルコンソールポート | 電源 |
| データポート | スピード / リンク / アクティビティ |
|
レイヤー3の転送パフォーマンス |
|
| パケットサイズ：64 バイト | 1,000,000 pps |
| パケットサイズ：512 バイト以上 | 3 Gbps (ライン速度) |
|
プロセッサ |
デュアルコア 500 MHz, MIPS 64, パケット処理用ハードウェアアクセラレーション搭載 |
|
システムメモリ |
512 MB DDR2 RAM |
|
オンボードフラッシュストレージ |
2 GB |
|
動作温度 |
-10 ~ 45 °C |
|
動作湿度 |
10 ~ 90 % (結露しないこと) |
|
適合基準 |
CE, FCC, IC |
