パッケージの内容
 |
|---|

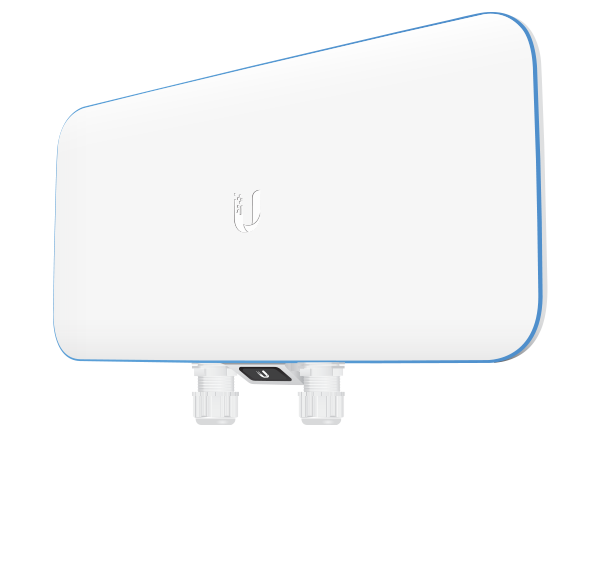

| UniFi WiFi BaseStation XG |
 |
|---|
| 調整ブラケット |
 |
|---|
| ポールクランプ |
 |
|---|
| キャリッジボルト (数量 4) |
 |
|---|
| フランジナット (数量 4) |
 |
|---|
| ラグネジ (数量 4) |
 |
|---|
| ギガビット PoE (50V, 1.2A) |
 |
|---|
| 電源コード |
ハードウェアの概要

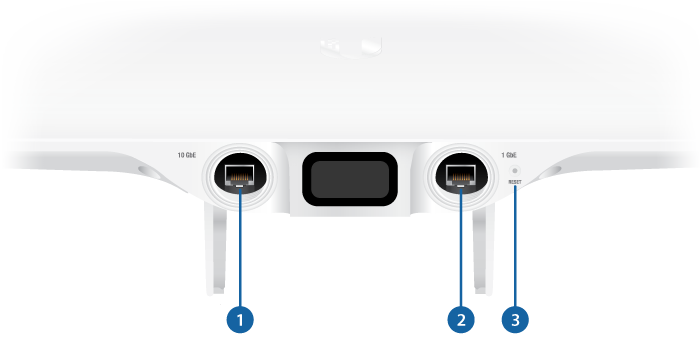

ポート
10 GbE |
||
|---|---|---|
|
10 GbEポートはLANおよびDHCPサーバーへの接続に使用される1/10 Gbpsイーサネットポートです。また、電源の接続にも使用できます。
|
||
1 GbE |
||
|
1 GbEポートはブリッジに使用される10/100/1000イーサネットポートです。また、電源の接続にも使用できます。 |
||
リセット |
||
|
UniFi APの場合、［Reset (リセット)］ボタンには2つの機能があります。
|

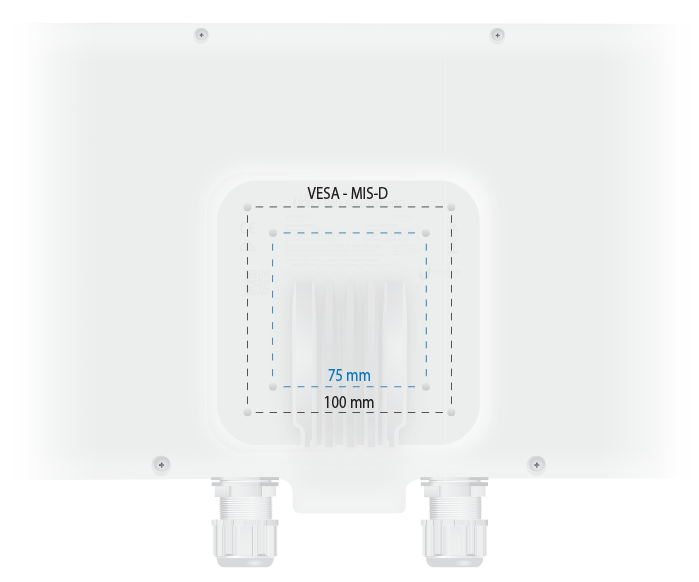

VESA マウント

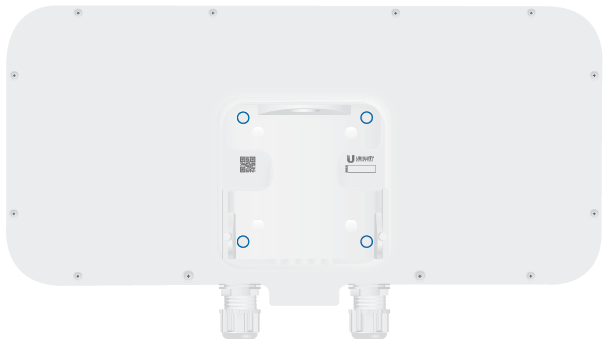

独自のマウントを使用する場合は、UWB-XGの背面から4本のM4 x 10ネジを取り外し、設置済みのマウントを取り外します。

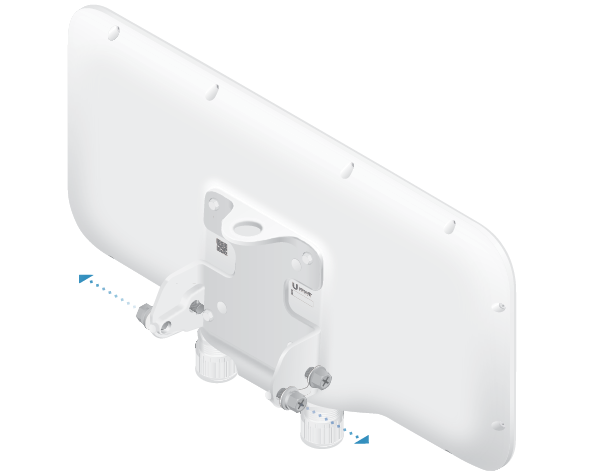

ハードウェアの設置

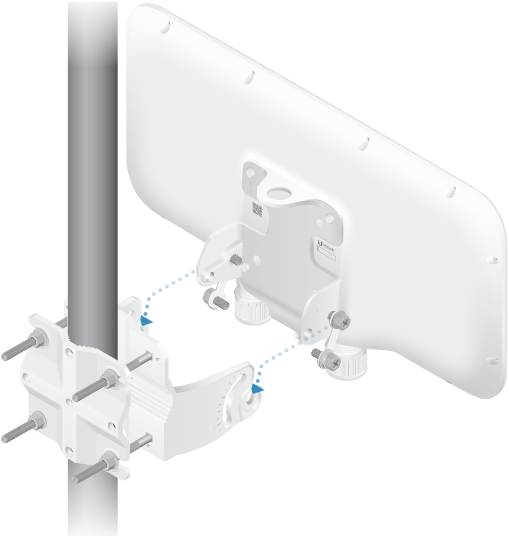

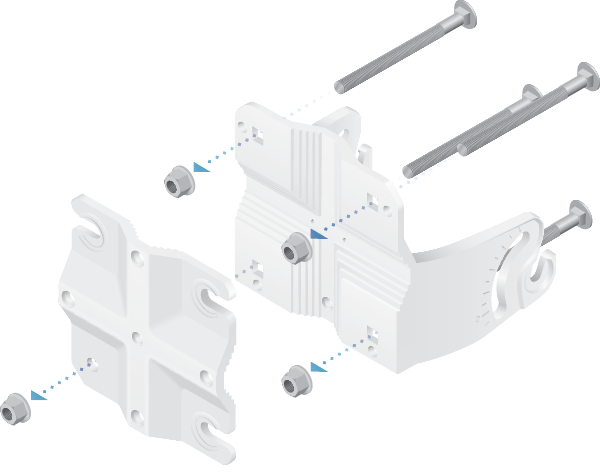

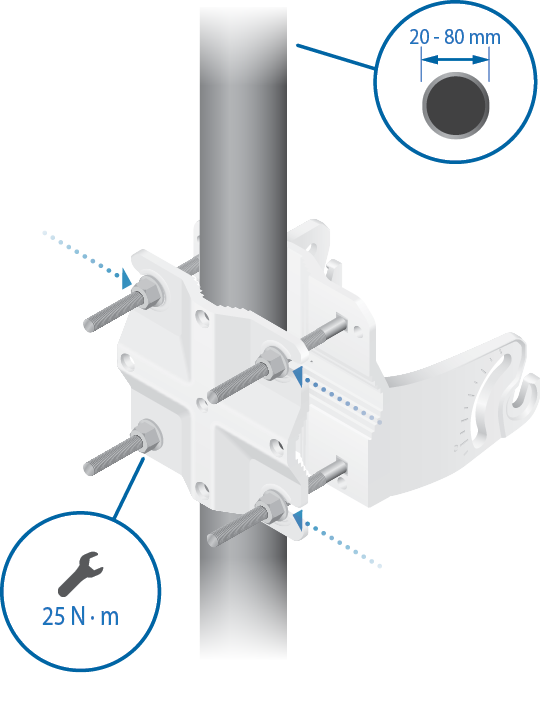

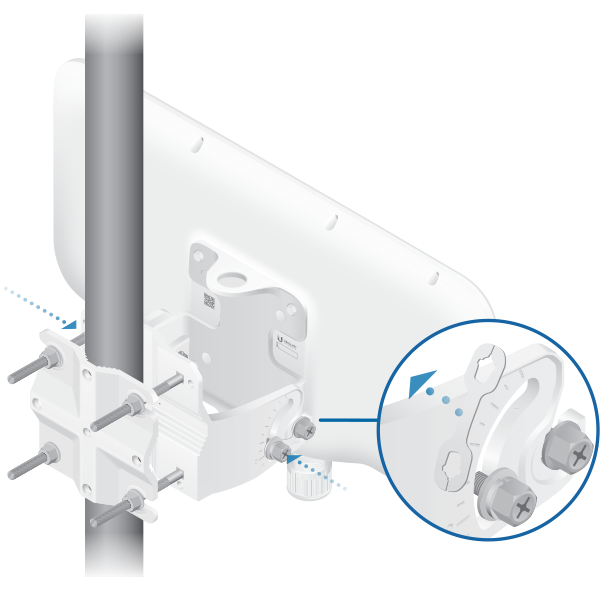

ポールへの取り付け
-
-
-
-
-
-
- 「イーサネットの接続」に進みます。

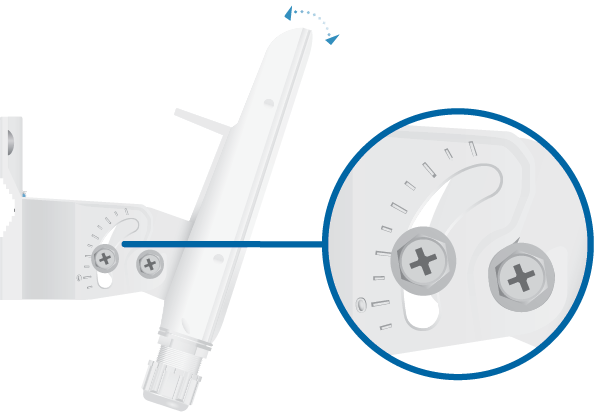

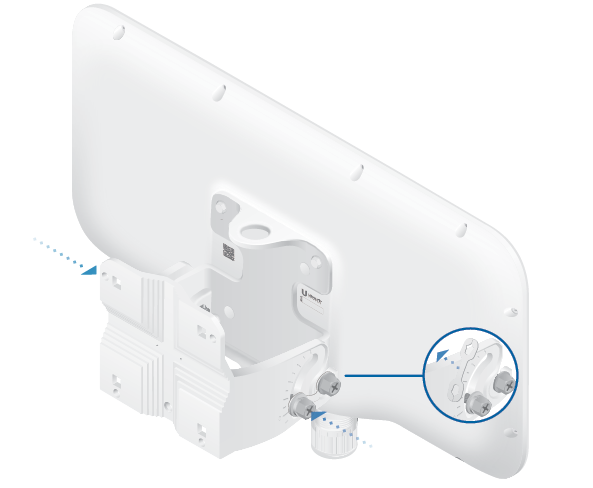

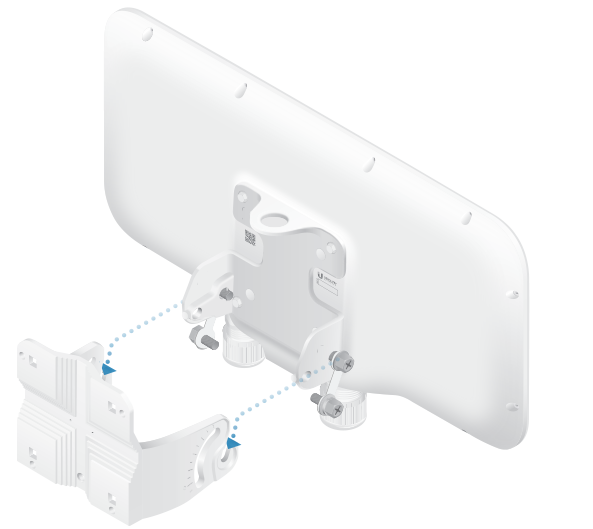

壁への取り付け

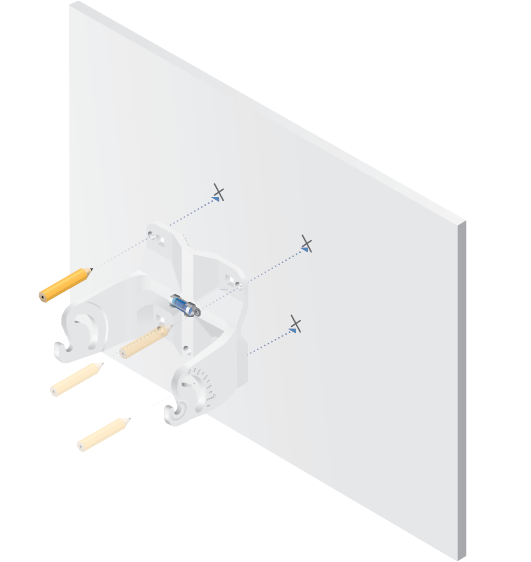

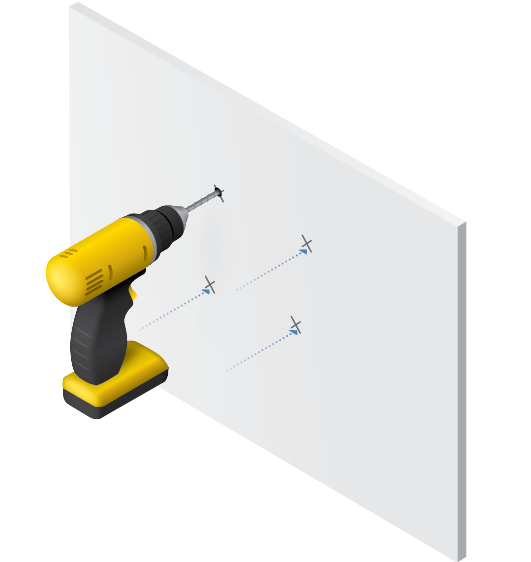

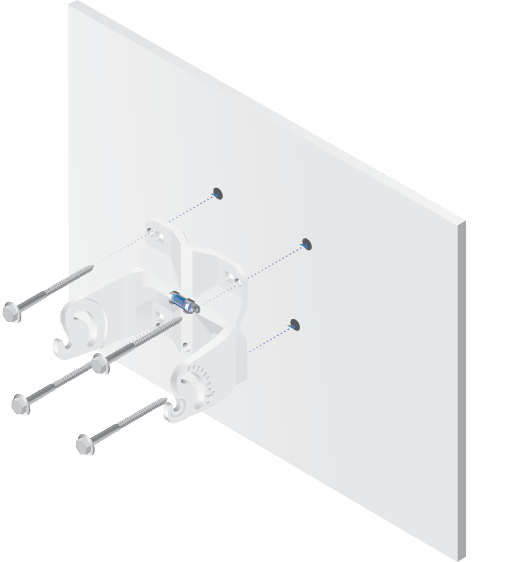

UWB-XGを壁またはその他の頑丈で平らな面に取り付けるには、4本のラグネジを使用して調整ブラケットを壁にしっかりと取り付けます。
|
|
注意：調整ブラケットは、硬い面やその他の安定した構造に取り付ける必要があります。 |
|---|
-
-
-
-
-
-
-
- 「イーサネットの接続」に進みます。

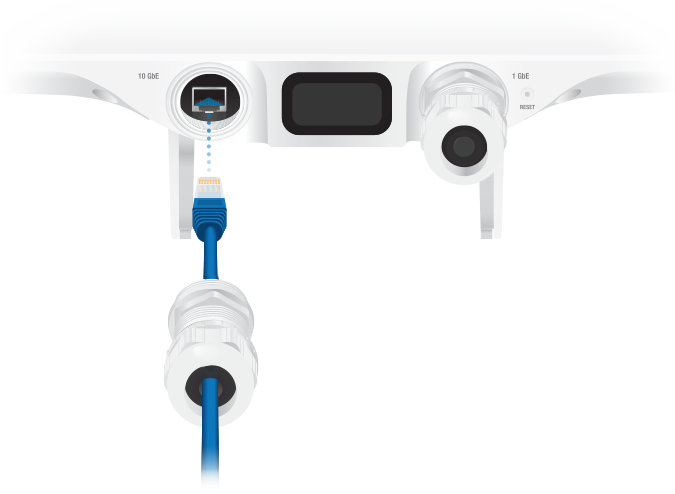

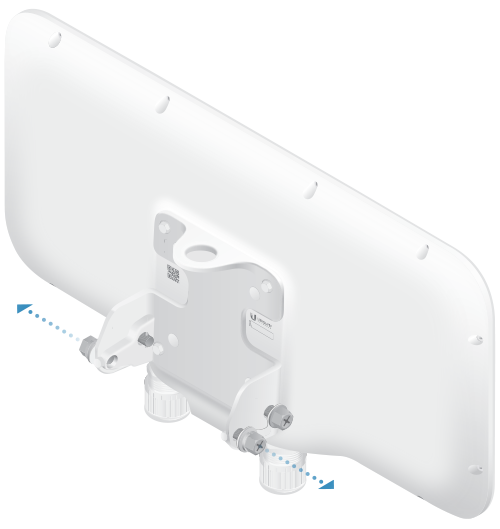

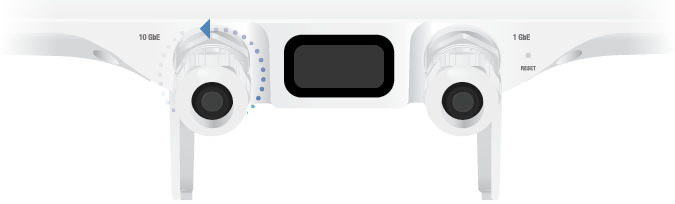

イーサネットの接続
|
|

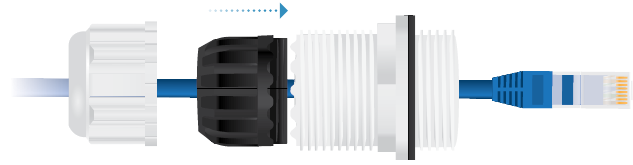

注意：TOUGHCableを使用している場合は、ケーブルグランドにケーブルを差し込んだ後に、TOUGHCableコネクタを接続することをお勧めします。 |
|---|

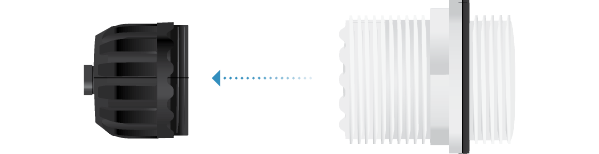

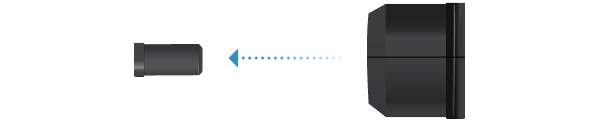

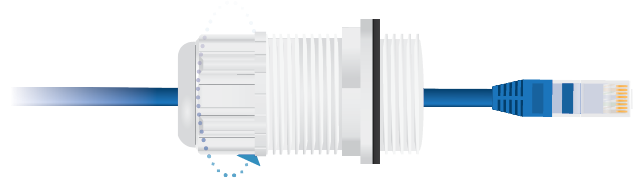

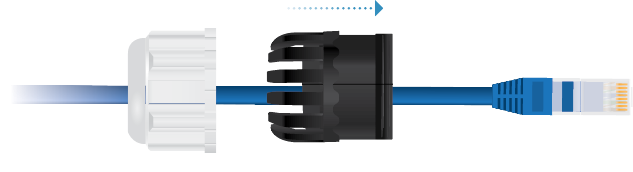

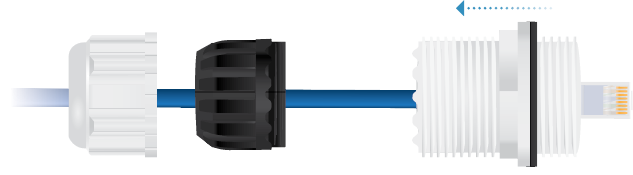

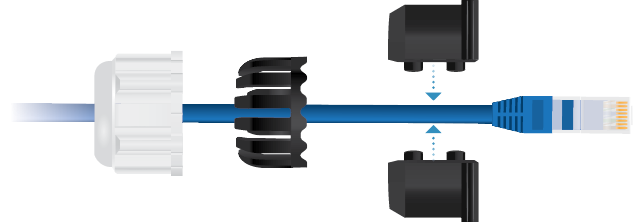

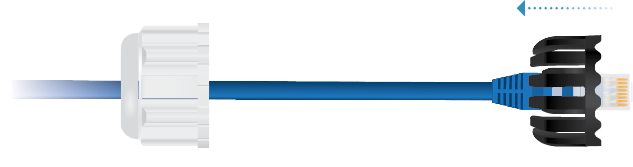

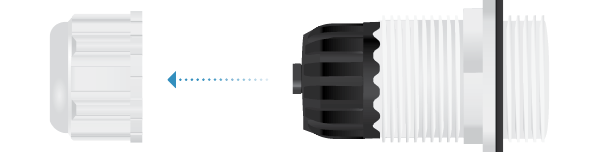

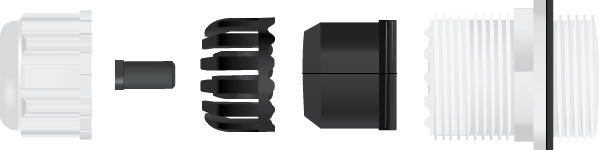

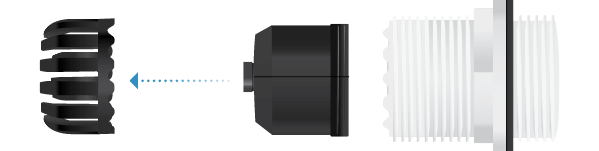

ケーブルグランドは、次のコンポーネントで構成されています。
-
-
-
-
-
-
-
-
-
-
-
-
-
-
- 次のいずれかの条件に該当する場合は、手順1から14を繰り返してイーサネットケーブルを1 GbEポートに接続します。
- ブリッジに1 GbEポートを使用する。
- 802.3bt PoEに1 GbEポートを使用する。
- 付属のギガビットPoEアダプタを使用してUWB-XGに給電する。
|
|
注意：デフォルトでは、UWB-XGはスモールセルゲイン用に15 dBiに設定されています。ラージセルゲイン用に10 dBiに切り替えるには、UniFiネットワークコントローラで設定します。 |
|---|

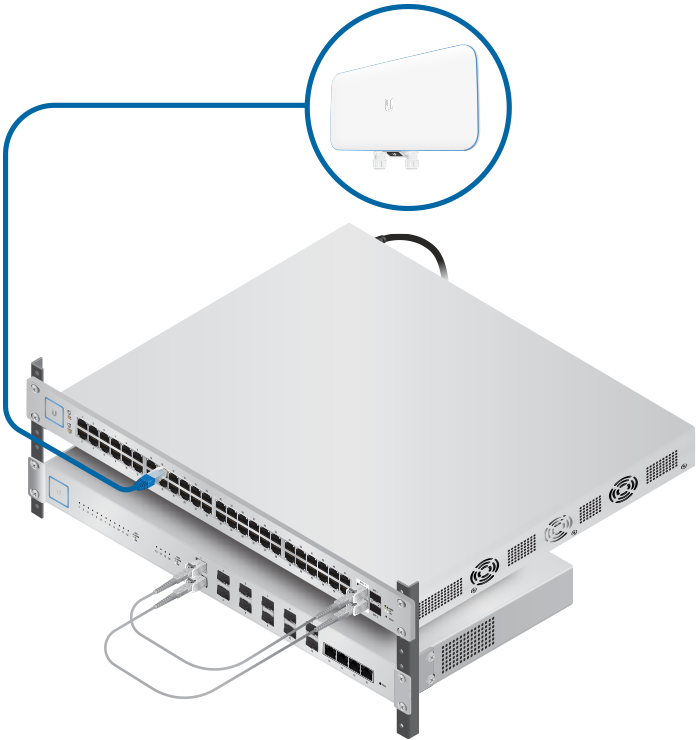

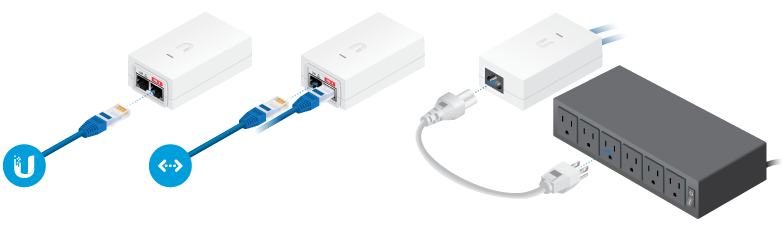

電源の接続
|
|
重要：10 GbEポートを使用するには、性能を最大に使用するために、アップストリームスイッチポートの設定でフロー制御を有効にする必要があります。 |
|---|
または
コントローラによる管理
|
|
注意：UniFi Controller v5.4以降が必要となります。 |
|---|

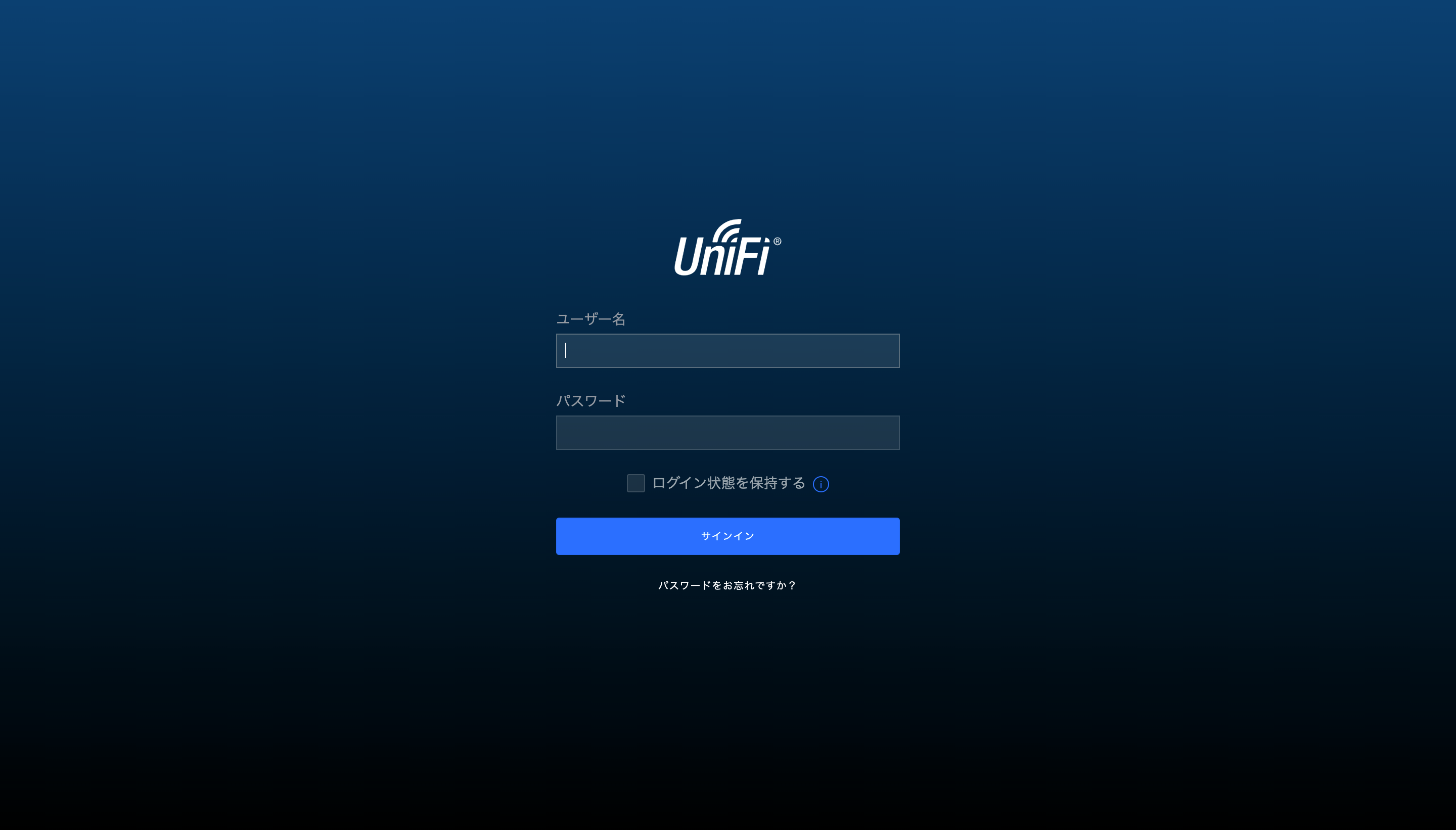

Cloud Key (Cloud Key Gen2 または Cloud Key Gen2 Plus) に割り当てられたIPアドレスにWebブラウザ (Chromeを推奨) でアクセスし、UniFi Network Controller管理インターフェイスのログイン画面を呼び出します。そこでユーザー名とパスワードを入力し、［Sign In (サインイン)］をクリックします。
|
|
注意： UniFi Network ControllerのIPアドレスは、Cloud KeyのLCD画面に表示されます。 |
|---|

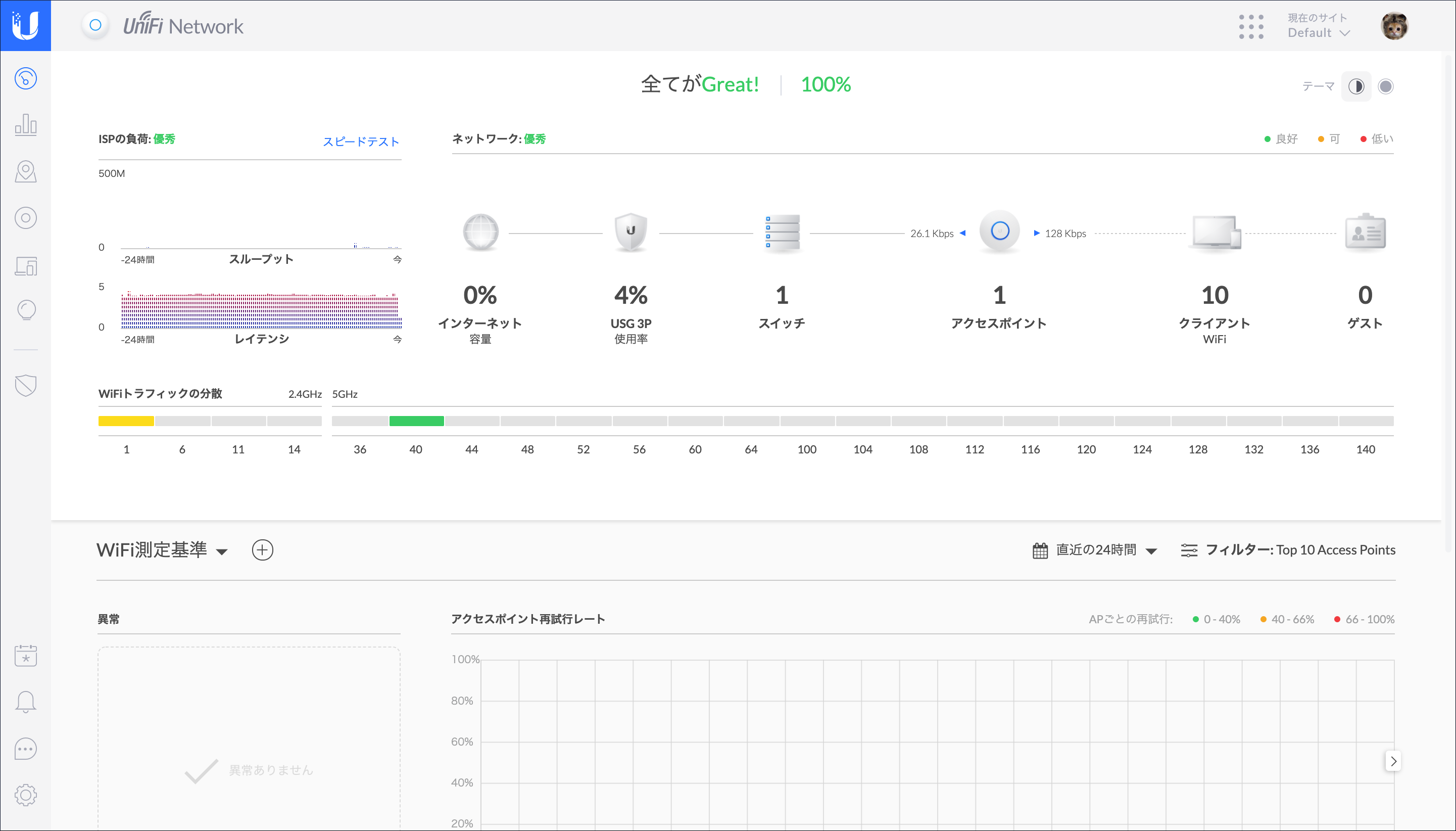

UniFi Network Controller管理インターフェイスにより、ネットワークの各種統計情報が表示され、ネットワークを視覚的に管理することができます。

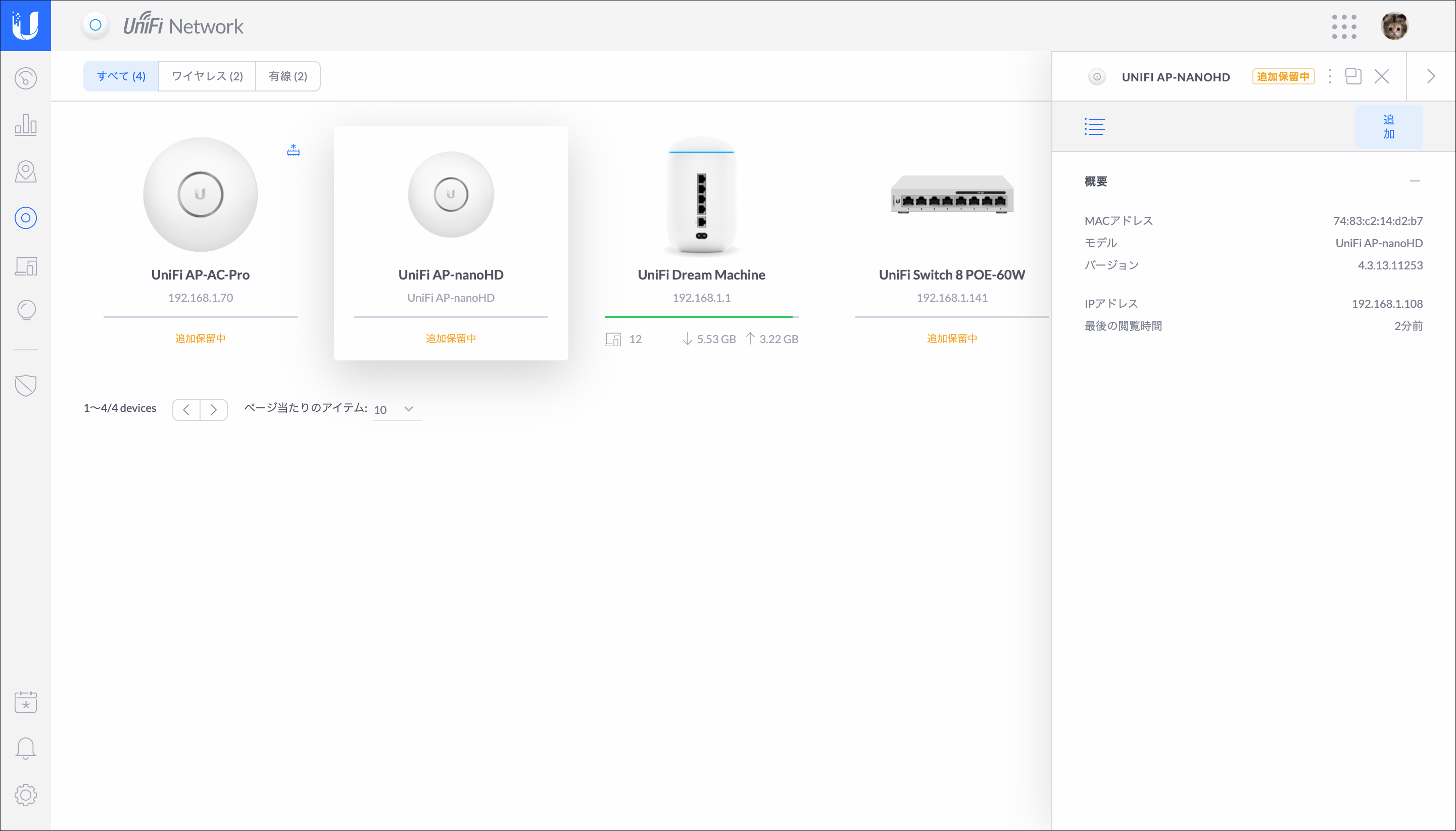

新しいデバイスをUniFi Network Controllerに適用するには、
- UniFi Network Controllerダッシュボードの左側のメニューバーで、［Devices (デバイス)］をクリックします。
- ［Pending Adoption (追加保留中)］となっているデバイスを見つけ、［Adopt (追加)］をクリックします。
- デバイスのシステムLEDが青に変わって、正常に追加されたことを確認します。
LEDの表示パターン
|
デバイスの状態 |
表示パターン |
工場出荷時の状態デバイスはコントローラへの追加を待っています。 |
白の点灯状態 |
|---|---|
ファームウェアの更新中デバイスはビジー状態のためそのまましばらく待ちます。 |
白 / 青の早い点滅 |
正常に稼働中デバイスはコントローラに追加され正常に稼働しています。 |
青の点灯状態 |
オフライン電源やイーサネットケーブルの抜けを確認してください。 |
消灯状態 |
仕様
|
UWB-XG |
|
|
寸法 (マウントなし) |
471.1 x 257.5 x 94.3 mm |
|---|---|
|
重量 (マウントなし) |
3.2 kg |
|
ネットワークインターフェイス |
10/100/1000 RJ45 イーサネットポート x 1 1/10 Gbps ICM イーサネットポート x 1 |
|
ボタン |
リセット |
|
LED |
RGB, ソフトウェア制御可能 |
|
電源方式 |
IEEE 802.3bt PoE |
|
電源 |
50 VDC, 1.2 A ギガビットPoE |
|
最大消費電力 |
31 W |
|
対応電力範囲 |
44 ~ 57 VDC |
|
最大TX出力 |
25 dBm |
|
MIMO |
4 x 4 (3) |
|
動作周波数 |
5 GHz |
|
アンテナ |
統合デュアルモードアンテナアレイ |
|
アンテナゲイン |
|
| スモールセル | 15 dBi |
| ラージセル | 10 dBi |
|
アンテナビーム幅 |
|
| スモールセル | 50° |
| ラージセル | 90° |
|
Wi-Fi規格 |
IEEE 802.11 a/n/ac/ac-wave2 |
|
ワイヤレスセキュリティ |
WEP, WPA-PSK, WPA-Enterprise (WPA / WPA2, TKIP / AES) |
|
取り付け |
VESA互換マウント ポール / 壁 (ブラケット付属) |
|
動作温度 |
-40 ~ 70 °C |
|
動作湿度 |
5 ~ 95 % (結露しないこと) |
|
保護等級 |
IP67 |
|
適合基準 |
CE, FCC, IC |
