パッケージの内容

---

屋外設置要件

• 取り付け位置は、軒または天井の端から少なくとも60 cmの距離が必要です。
• カメラは直立位置でのみ取り付けます。下の図を参照してください。
• すべての屋外有線イーサネット接続にはカテゴリ5 (またはそれ以上) のドレイン線付きシールドケーブルを使用し、PoEのAC接地を通じてこのケーブルが接地されている必要があります。
• どのような屋外設置でも、サージ保護を使用する必要があります。イーサネットサージプロテクタ (モデル ETH-SP-G2) を2つ使用することをお勧めします。1つはUVC-G3-Flexの近く、もう1つは建物のエントリポイントで使用します。ETH-SP-G2は、電力サージを吸収して地面へ安全に放電します。

イーサネットサージプロテクタの使用イメージ

対応するネットワークビデオレコーダー

UVC G3 Flexカメラは、Ubiquitiの最新の統合カメラ管理システムUniFi Protectと連動するように設計されています。UniFi Protectは、対応するカメラとUniFi Protect用モバイルアプリを管理できる利便性の高いIPビデオ監視システムです。

このシステムは、ネットワークビデオレコーダとして動作するCloud Key Gen2 Plusにあらかじめインストールされます。

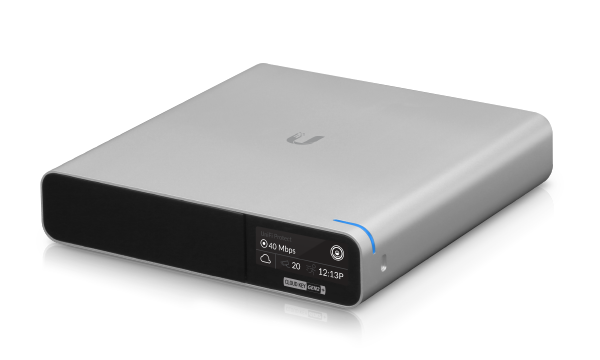

UniFi Cloud Key Gen2 Plus (UCK-G2-PLUS)

---

ハードウェアの概要

---

LED
白 / 青の交互	デバイスがビジーです。動かしたり電源を切ったりしないでください。 通常は、ファームウェアアップデートなどの処理中であることを示します。
青で点灯	UniFi Protect Controllerに接続中。 または、リセットボタンが押された。
緑で点滅	UniFi Protect Controllerから切断された。
白で点灯	調整を待機中。
マイク
オーディオ録音用マイク
カメラレンズ
監視・ビデオ録画用レンズ
光センサー
周囲光検出用センサー
回転台座
左または右に調整してカメラの視野角を変更できます。壁やその他の常設面に設置する場合に便利です。

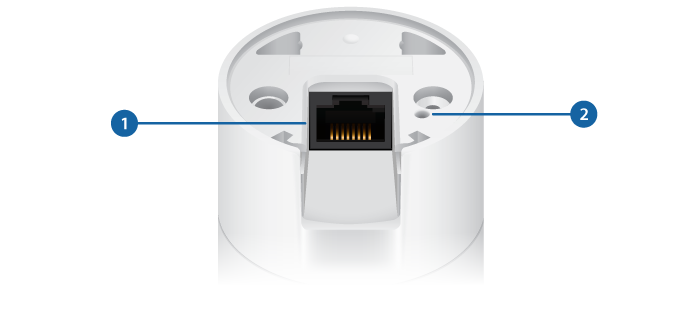

イーサネットポート
イーサネットポートは、PoE 802.3af対応スイッチからカメラに電力を供給する 10/100 Mbpsポートです。スイッチは、DHCPサービスを実行しているLANとUniFi Protect Controllerソフトウェアに接続されている必要があります。
リセットボタン
リセットボタンは、カメラを工場出荷時のデフォルトへリセットするために使用します。カメラの電源がオンになっている状態で、リセットボタンを10秒以上長押しします。

取付オプション

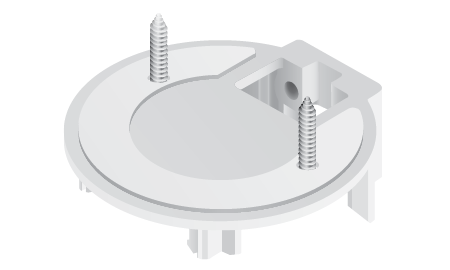

	机上または卓上にG3 Flexカメラを取り付けるには、平面マウントのみを使用します。このマウントは、カメラにあらかじめ取り付けられた状態で出荷されています。
	壁に (縦に) G3 Flexカメラを取り付けるには、平面マウントと2本のネジを使用します。
	固い水平面または天井にG3 Flexカメラを取り付けるには、平面マウントと2本のネジを使用します。

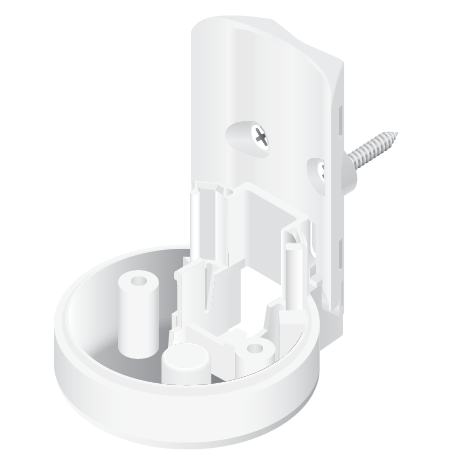

	屋外の壁や平面にG3 Flexカメラを取り付けるには、ポールマウント、2本のネジ、および屋外用カバーを使用します。屋内に設置する場合、屋外用カバーは必要ありません。
	屋外のポールにG3 Flexカメラを取り付けるには、ポールマウント、2本のプラスチック製結束バンド、および屋外用カバーを使用します。屋内ポールに設置する場合、屋外用カバーは必要ありません。

オプションのマウント

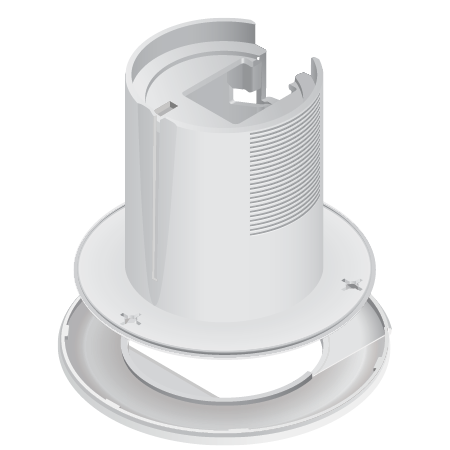

G3 Flexでは、さらにシーリングマウントとペンダントマウントという2種類のマウントが用意されています。どちらも別売りです。

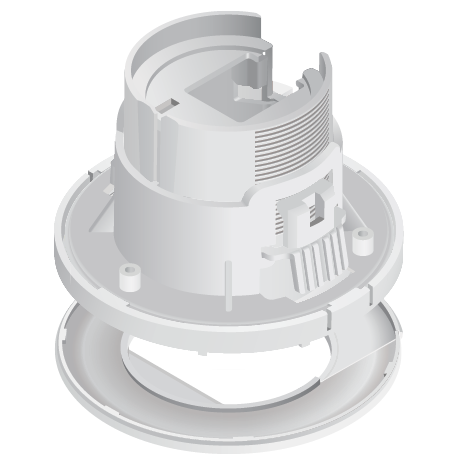

	固い水平面または天井にG3 Flexカメラを取り付けるには、オプションのシーリングマウント、ネジキット、およびマウントカバーを使用します。
	吊天井など、シーリングマウントの内側にアクセスできる水平面にG3 Flexカメラを取り付けるには、オプションのシーリングマウント、マウントカバー、およびバックプレートアセンブリを使用します。

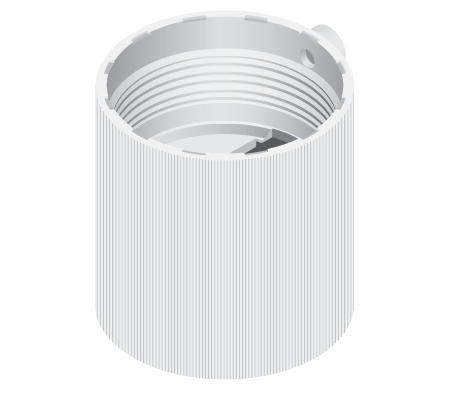

	取り付けられた3/4インチまたは1.5インチの導管マウントまたは天井パイプにG3 Flexカメラを取り付けるには、ペンダントマウントを使用します。

---

ハードウェアの設置

---

設置

以下いずれかの方法で設置できます。

• 机上：テーブルや棚などの平面に設置する場合。仮置きに適します。
• 壁 / 天井：安全な場所に設置する場合。永続的な設置に適します。
• ポール：ポールに取り付ける場合 (屋内または屋外)。

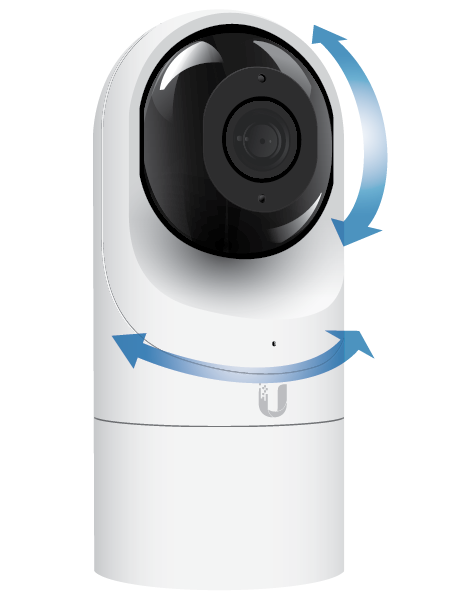

注意：G3 Flexカメラの視野角または監視範囲は、いつでも変更できます。

• レンズを上下に傾けて垂直に調整します。
• 台座を左右に回転させて水平に調整します。

机上

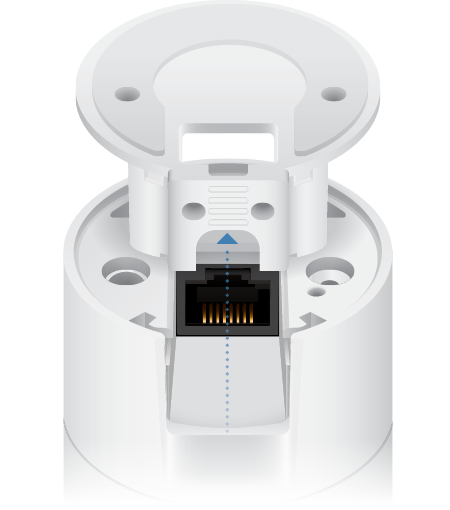

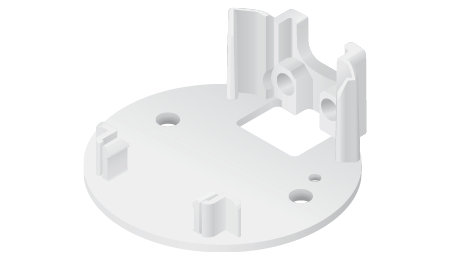

1. カメラの底面から平面マウントを取り外します。

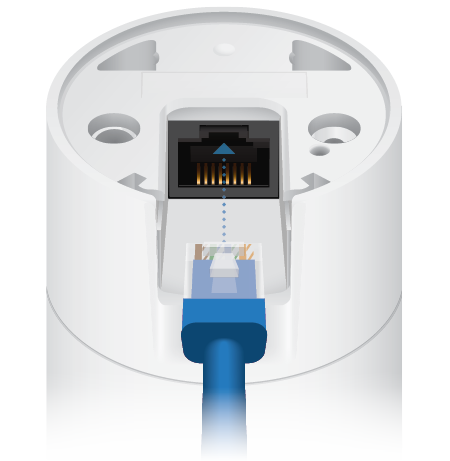

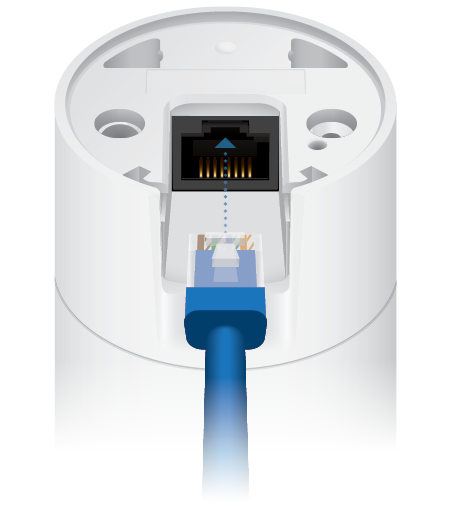

2. RJ-45ケーブルの一方の端をイーサネットポートに、もう一端をPoE 802.3af対応スイッチに差し込みます。



3. 切り込みをカメラ台座のスロットに合わせて、カメラを平面マウントに取り付けます。カメラが固定されるまでしっかりと押し込みます。



   注意：イーサネットケーブルが平面マウントとカメラ台座の間の切り込みに収まっていることを確認します。

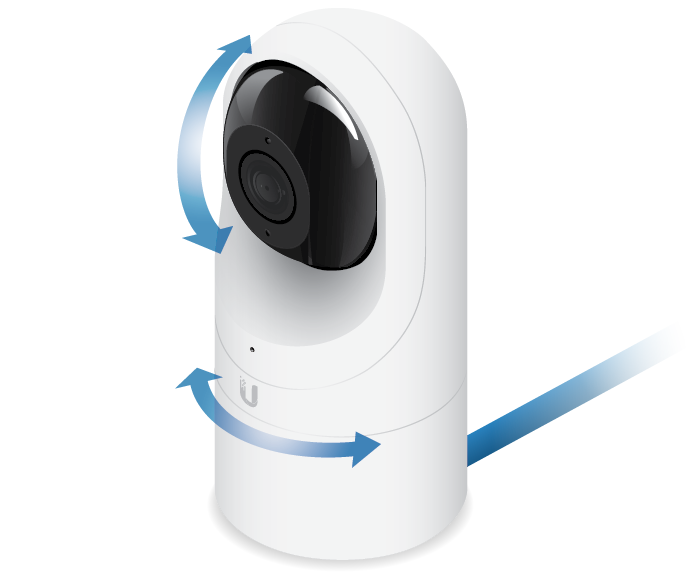

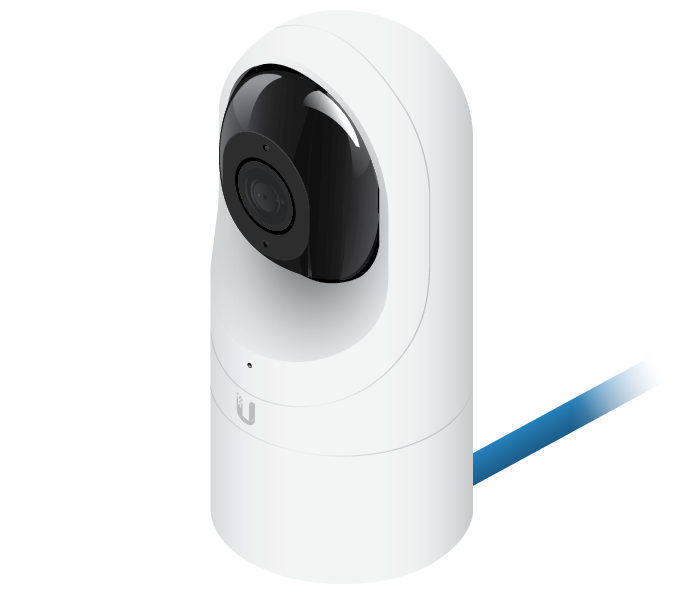

4. カメラを机やテーブルの上に直立位置で置きます。
5. 必要に応じて、次の手順に従って視野角または監視範囲を調整します。
   • レンズを上下に傾けて、垂直方向の角度を調整します。
   • カメラ本体を左右に回転させて、水平方向の角度を調整します。

設置が完了しました。

テーブルへの設置

壁 / 天井

1. イーサネットケーブルが壁の内側から出ている場合：
   1. 壁にドリルや切り込みで穴を開け、イーサネットケーブルを開口部に通します。
   2. イーサネットケーブルを引き出し、マウントの開口部からスライドさせます。

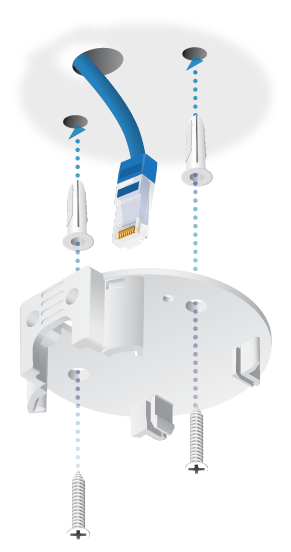

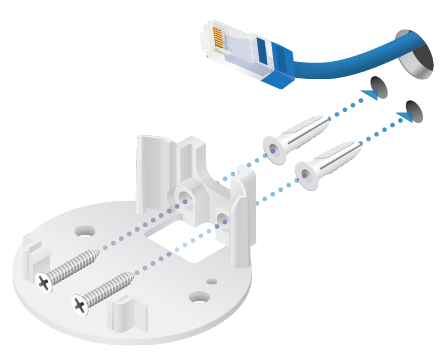

2. ネジとネジアンカーを使用して、平面マウントを壁に固定します。

   	または
   上下逆に取り付け		直立に取り付け

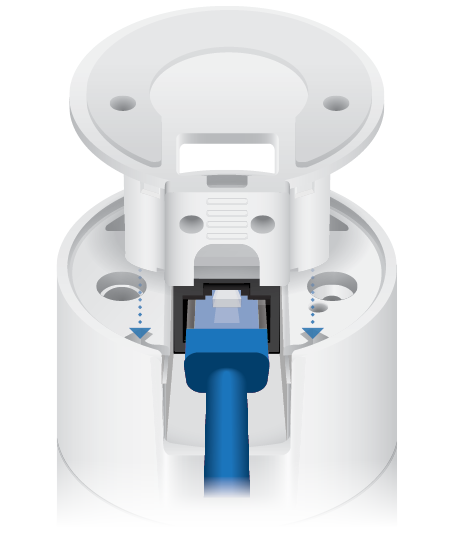

3. イーサネットケーブルをカメラ台座にあるイーサネットポートに接続します。

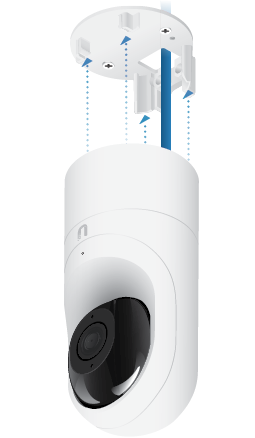

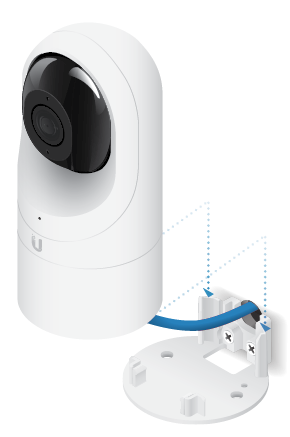

4. 切り込みをカメラ台座のスロットに合わせて、カメラを平面マウントに取り付けます。カメラが固定されるまでしっかりと押し込みます。

   	または
   天井へ縦向きに取り付け		壁へ縦向きに取り付け

5. 設置が完了しました。

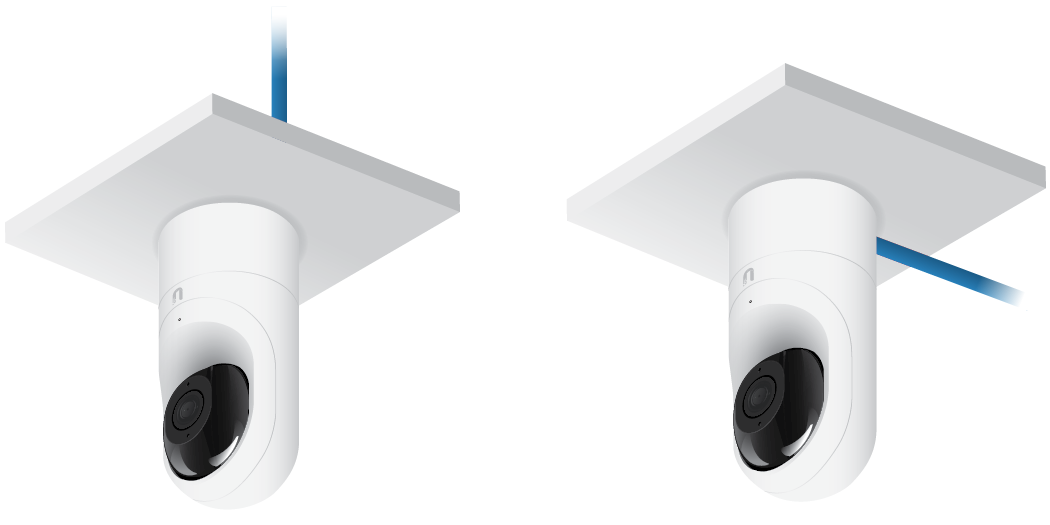

水平面 / 天井に平面マウントを使用

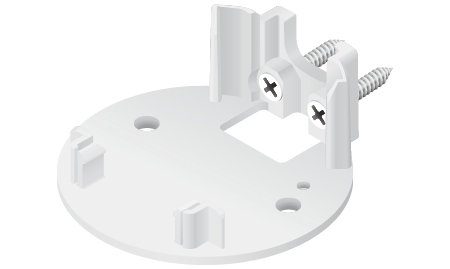

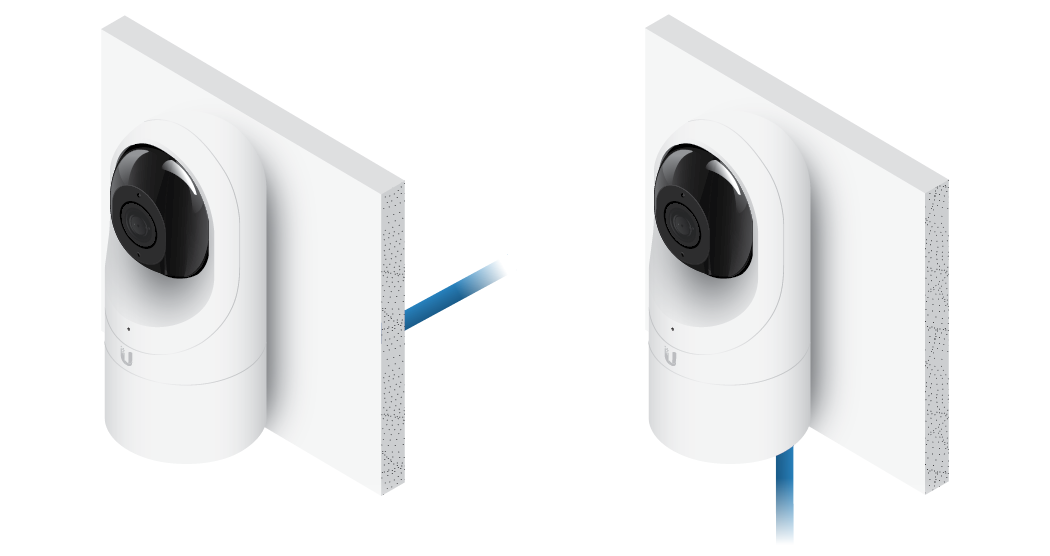

屋内壁に平面マウント

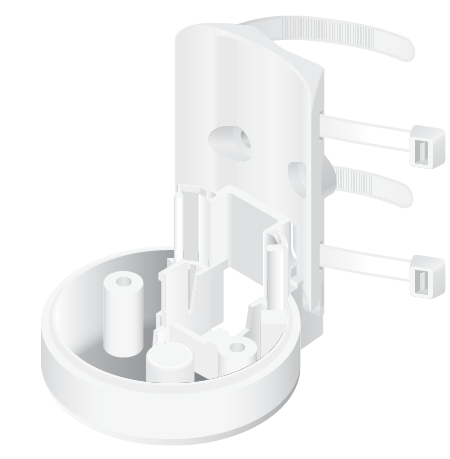

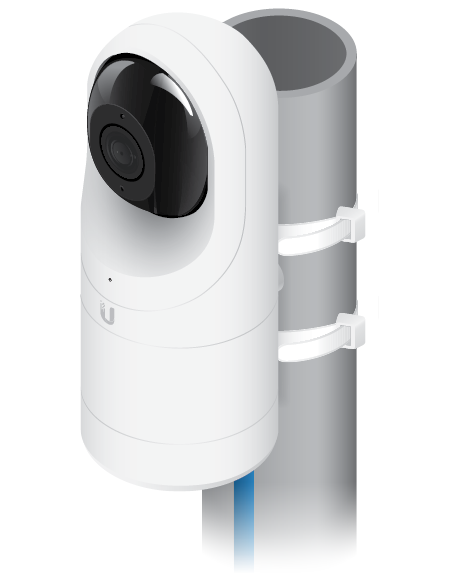

ポールマウント

注意：屋外にカメラを設置する場合は、水がカメラ台座に入らないように直立位置に取り付ける必要があります。湿気からさらに保護するため、屋外用カバーを使用してください。

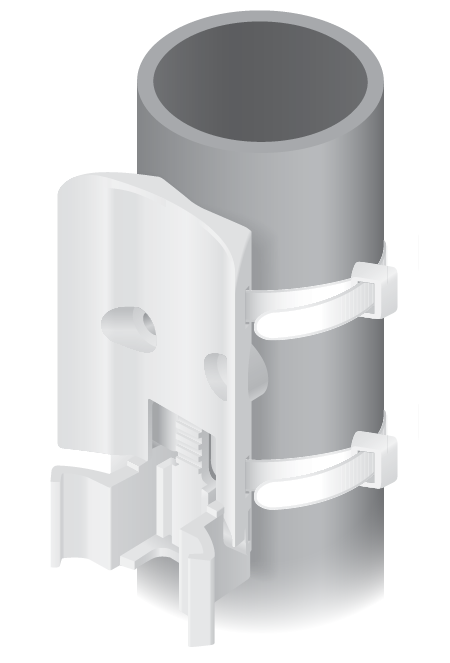

1. 付属の結束バンドを使用してポールマウントをポールに取り付けます。



2. 屋外用カバーの背面ポート開口部からイーサネットケーブルを差し込み、引き出します。



   注意：屋外用カバーを使用する場合は、コネクタにストレインリリーフブーツのないイーサネットケーブルを使用してください。これにより、ケーブル端に不要な張力がかかるのを防ぐことができます。

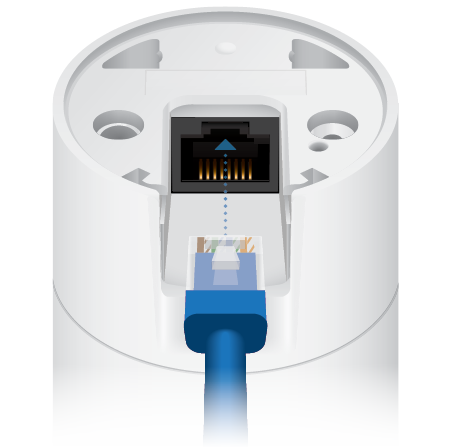

3. イーサネットケーブルをG3 Flexのイーサネットポートに接続します。

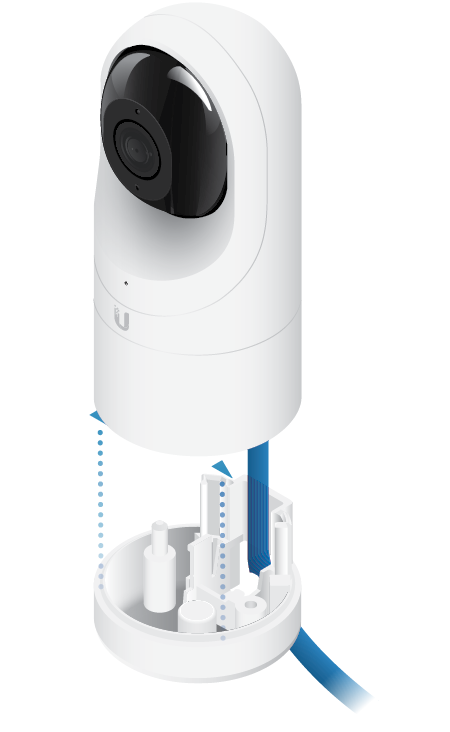

4. 切り込みをカメラ底部のスロットに合わせて、カメラを屋外用カバーに取り付けます。カメラが固定されるまでしっかりと押し込みます。



5. ポールマウントにカメラを取り付けます。
   1. カメラをポールマウントに押し付け、マウントの切り込みをカメラ底面のスロットに合わせます。
   2. 固定されるまでカメラをポールマウントにスライドさせます。



   注意：屋外用カバーを使用する場合は、コネクタにストレインリリーフブーツのないイーサネットケーブルを使用してください。これにより、ケーブル端に不要な張力がかかるのを防ぐことができます。

6. フィリップスドライバーを使用して、固定ネジを屋外用カバーに通し、カメラ台座に取り付けます。これにより、カメラをマウントに固定できます。

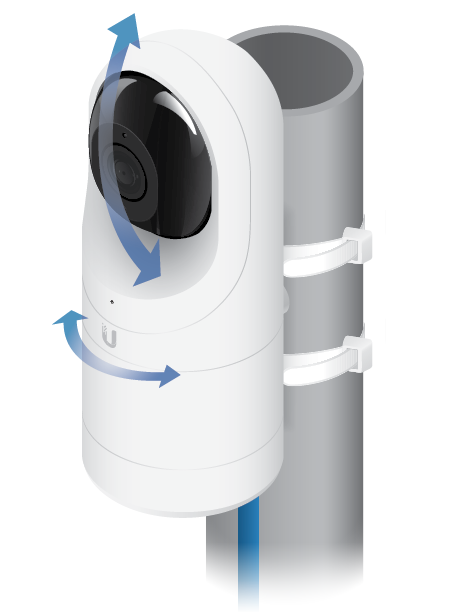

7. 以下の方法で、カメラを目的の視野角に調整します。
   • レンズを上下に傾けて垂直に調整します
   • カメラ本体を左右に回転させて、水平方向の角度を調整します



8. 設置が完了しました。



---

仕様

---

UVC-G3-FLEX
寸法	Ø 107.5 x 48 x 48 mm
重量	170 g
センサー	1/2.7 インチ 2 メガピクセル HDR センサー
レンズ	EFL 4 mm, ƒ/2.0
レンズ歪み補正 (LDC) による視野角
LDCオフ	87.4° (H), 47° (V), 104° (D)
LDCオン	80° (H), 46° (V), 92° (D)
夜間モード	赤外線LED (機械式ICRフィルタ付き)
ビデオ圧縮	H.264
解像度	1080p FHD (1920 x 1080)
最大フレームレート	25 FPS
イメージ設定	輝度、コントラスト、シャープネス、彩度、ノイズリダクション
マイク	はい
管理インターフェイス	UniFi Protect (ブラウザ または モバイルアプリ) UniFi Protect Cloud Portal (複数のUniFi Protectをクラウドから一元管理)
ネットワークインターフェイス	10/100 Mbps RJ45 イーサネットポート x 1
最大消費電力	4 W
電源方式	802.3af PoE
電源	802.3af PoEスイッチポート
取り付け	テーブル、壁 (屋内 / 屋外) 、ポール
動作温度	-20 ~ 50 °C
動作湿度	20 ~ 90 % (結露しないこと)
